Pompa obiegowa Wilo-VeroTwin-DPL 100/135-1,1/4-IE3 podwójna 2121235

Podwójna pompa do dużych układów cyrkulacyjnych

Wilo-VeroTwin-DPL to podwójna pompa dławnicowa o konstrukcji Inline, w której dwa jednocześnie pracujące układy wirowe zamknięto we wspólnym korpusie z klapą przełączającą w przyłączu ciśnieniowym. Takie rozwiązanie pozwala na obsługę dwóch niezależnych obiegów z jednego urządzenia - jedna pompa zaspokaja bieżące zapotrzebowanie, druga może pełnić funkcję rezerwową lub współpracować przy wyższym obciążeniu.

Typoszereg DPL powstał z myślą o instalacjach grzewczych, klimatyzacyjnych i chłodniczych o znacznej skali. Przy przepływie nominalnym 69,88 m3/h i wysokości podnoszenia 35,6 kPa urządzenie radzi sobie tam, gdzie pojedyncza pompa jednobiegowa nie wystarcza - na przykład w rozbudowanych systemach CO w budynkach użyteczności publicznej, w wymiennikowych układach ciepłowniczych czy w instalacjach chłodzenia procesowego.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na ciśnienie robocze do 10 bar i dobrze radzącego sobie z obciążeniami termicznymi w warunkach ciągłej pracy. Powierzchnię korpusu oraz latarni pokryto powłoką kataforetyczną, która zwiększa odporność na korozję w środowiskach wilgotnych i przy kontaktach z chłodzonymi medium.

Wirnik stanowi kompozyt PP-GF (polipropylen wzmacniany włóknem szklanym). Konstrukcja z tworzywa skutecznie redukuje zjawisko kawitacji przy niestabilnym ciśnieniu ssawy - istotna zaleta w układach chłodniczych i tam, gdzie temperatura czynnika może być bliska granicy nasycenia.

Uszczelnienie wału to mieszkowe uszczelnienie mechaniczne z wymuszonym opływem - rozwiązanie niezależne od kierunku obrotów silnika. Dzięki temu pompa zachowuje szczelność niezależnie od tego, który wirnik aktualnie pracuje.

Parametry pracy i silnik

Jednostka napędowa to silnik trójfazowy o mocy 1,1 kW (P2), pracujący z prędkością 1450 obr./min. Klasa sprawności IE3 oznacza zgodność z aktualnymi wymaganiami dyrektywy ErP - przy ciągłej eksploatacji przekłada się to na niższe rachunki za energię w porównaniu do silników IE1 czy nawet IE2.

Zakres temperatur przetłaczanej cieczy wynosi od -20 do +120°C, a temperatura otoczenia może sięgać od -15 do +40°C. To daje dużą elastyczność przy doborze miejsca montażu - zarówno w kotłowniach przemysłowych, jak i w chłodzonych halach technicznych.

Minimalny wskaźnik sprawności energetycznej (MEI) wynosi 0,4 - parametr istotny przy porównywaniu pomp pod kątem efektywności całego układu hydraulicznego.

Przyłącza i montaż

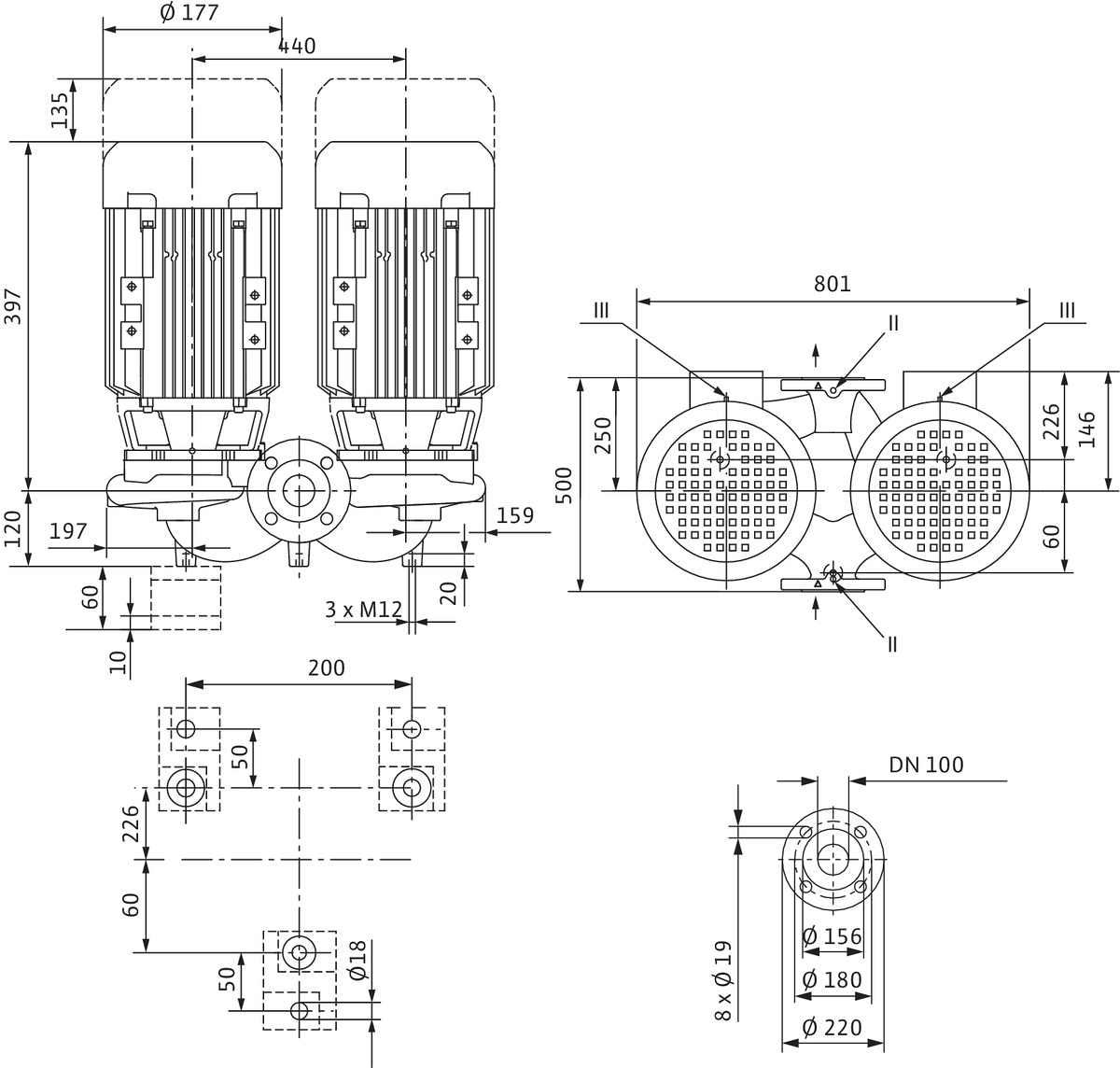

Strona ssawma i tłoczna wyposażone są w kołnierze DN 100 / PN 10 według normy EN 1092-2. Długość zabudowy to 500 mm, co należy uwzględnić przy projektowaniu trasy rurociągu - typoszereg DPL pozwala na montaż bezpośrednio na rurociągu lub ustawienie na fundamencie (konsole dostępne jako wyposażenie dodatkowe).

Kołnierze wyposażono standardowo w przyłącza pomiarowe ciśnienia R 1/8, umożliwiające podłączenie manometrów kontrolnych bez dodatkowych przejść gwintowanych.

Wersja N charakteryzuje się sztywnym połączeniem silnika z korpusem za pomocą sprzęgieł - wały silnika i pompy nie są dzielone wewnętrznie. Dostępna jest też opcja silnika z przedłużonym wałem dla konfiguracji wymagających oddzielnego mocowania napędu.

Stopień ochrony IP55 pozwala na instalację w pomieszczeniach o podwyższonej wilgotności bez dodatkowej obudowy ochronnej.
