Pompa obiegowa Wilo-VeroTwin-DPL 80/155-7,5/2-IE3 podwójna 2121275

Dwugłowicowa pompa odśrodkowa do instalacji inline

Linia VeroTwin-DPL to seria niskoprężnych, jednoetapowych pomp odśrodkowych z suchym rotorem w wykonaniu inline - obie głowice pracują w wspólnej obudowie z zaworem przełączającym umieszczonym po stronie tłocznej. Konstrukcja z dwoma niezależnymi zespołami pompowymi pozwala na tryb pracy podstawowa/rezerwowa lub praca przy szczytowym obciążeniu - gdy jedna głowica wymaga serwisowania, druga utrzymuje ciągłość instalacji.

Korpus pompy oraz korpus łączący wykonano z żeliwa EN-GJL-250 (GJL-250), co zapewnia odpowiednią sztywność i odporność na ciśnienie robocze do 10 bar (w wersji specjalnej H5 - do 16 bar). W standardzie powierzchnie korpusu pokryto powłoką kataforezyjną - skuteczna ochrona antykorozyjna ma znaczenie szczególnie przy instalacjach wodnych i glikolowych, gdzie wilgoć i temperatury przyspieszają degradację gołego żeliwa.

Wirnik wykonano z tworzywa PPO-GF30 (polipropylen wzmocniony włóknem szklanym) - materiał ten redukuje zjawisko kawitacji i pozwala na pracę z wodą oraz mieszaninami wodno-glikolowymi o zawartości glikolu 20-40% obj. w temperaturze medium do 40°C. Wał pompy wykonano ze stali chromowo-niklowej 1.4021 (AISI420), a uszczelnienie mechaniczne typu AQEGG jest niezależne od kierunku obrotów i wymuszonym chłodzeniem - rozwiązanie klasyczne dla tego segmentu pomp przemysłowych.

Flansze przyłączeniowe DN 80 według EN 1092-2 wykonano jako PN 10; każdy kołnierz posiada otwór pomiarowy R 1/8 umożliwiający podłączenie manometru bez dodatkowych przejściówek.

Zastosowania i kompatybilność medium

Seria DPL sprawdza się w instalacjach grzewczych (według wytycznych VDI 2035), klimatyzacyjnych i chłodniczych - zarówno przy przetłaczaniu wody sieciowej, jak i schłodzonej wody obiegowej. Zakres temperatur pracy wynosi od -20°C do +120°C, co pozwala na stosowanie pompy zarówno w niskotemperaturowych systemach chłodniczych, jak i w instalacjach ciepłowniczych o podwyższonych parametrach.

Przy zasilaniu silnika trójfazowym 3×400 V / 50 Hz moc znamionowa wynosi 7,5 kW przy prędkości obrotowej 2900 obr./min. Silnik osiąga sprawność 90,1% przy pełnym obciążeniu i należy do klasy efektywności energetycznej IE3 - norma od której producenci pomp nie mają już odwrotu przy mocach od 0,75 kW wzwyż.

Minimalny wskaźnik efektywności energetycznej MEI ? 0,4 oznacza, że nawet przy zmiennych punktach pracy pompa pozostaje w europejskich normach ErP dla efektywności hydraulicznej. Przy zmiennym zapotrzebowaniu systemu można ją eksploatować z regulatorem obrotów Wilo - co dodatkowo obniża zużycie energii względem pracy na stałych obrotach.

Montaż i opcje rozbudowy

Dwie drogi instalacji: bezpośrednio na rurociągu (przy mocy silnika do 15 kW) lub na konsolach fundamentowych dostępnych jako wyposażenie dodatkowe. Nogi korpusu mają otwory gwintowane ułatwiające pozycjonowanie - detal istotny przy montażu na fundamencie.

Stopień ochrony silnika IP55 pozwala na instalację w kotłowniach i maszynowniach bez dodatkowej osłony; temperatura otoczenia może sięgać +40°C. Prąd znamionowy wynosi 13,9 A, a uzwojenie silnika dla mocy ?4 kW wykonano na napięcie 400 V ? / 690 V Y.

Dostępne są opcje specjalne: kołnierze PN16 (wykonanie H5), silniki z homologacją ATEX do stref zagrożonych wybuchem oraz termiczne czujniki temperatury uzwojeń montowane za dopłatą. Przy niestandardowych mediach (oleje termalne) można zamówić alternatywne uszczelnienia mechaniczne.

Kluczowe parametry eksploatacyjne

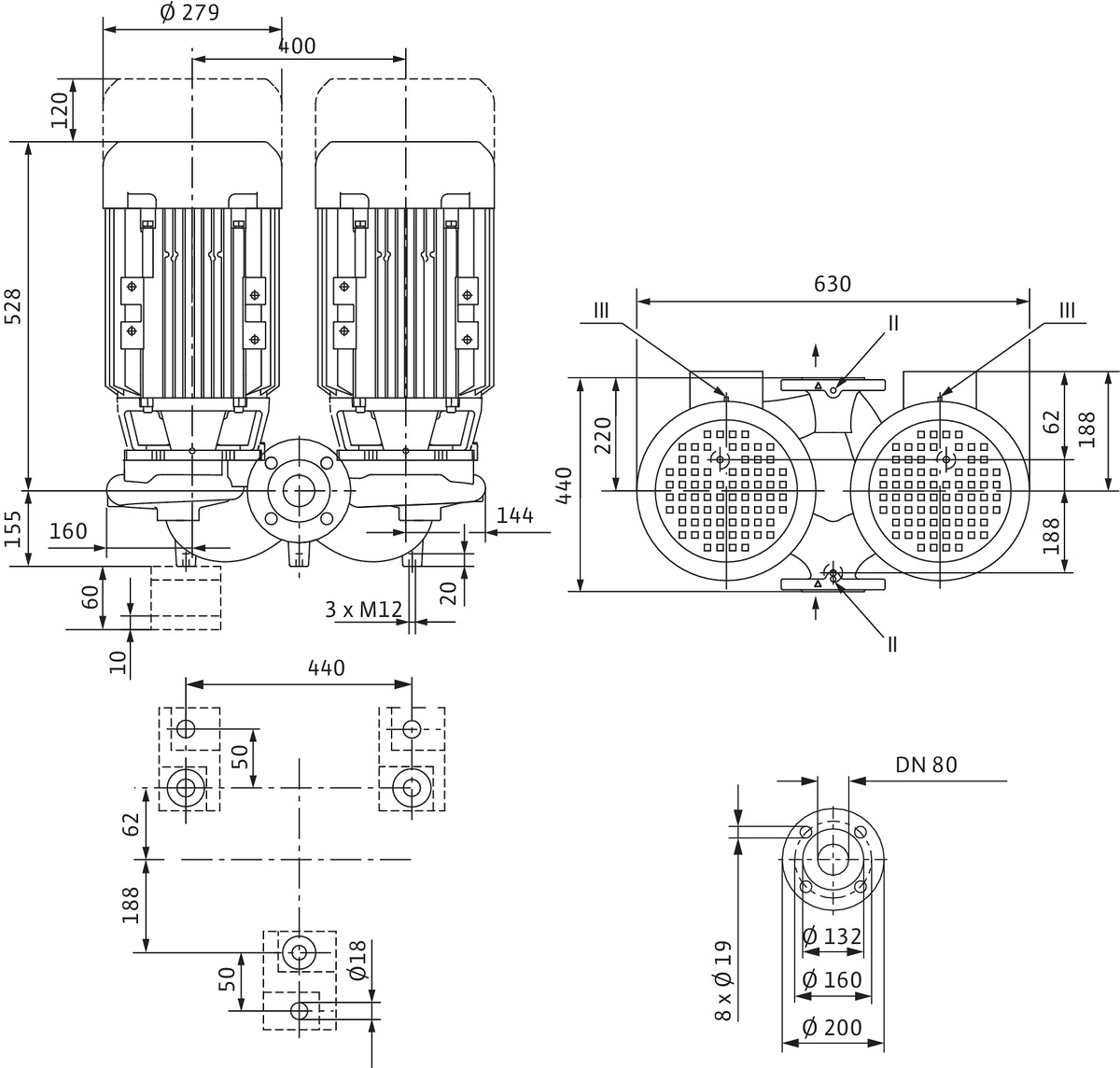

Maksymalny przepływ sięga około 233 m3/h, a wysokość podnoszenia dochodzi do 22,7 m. Ciśnienie robocze wynosi standardowo 10 bar, a długość zabudowy to jedyne 400 mm. Masa urządzenia to około 185 kg, co przy tej klasie mocy i wydajności pozostaje w rozsądnych granicach - nie ma tu nadmiernego przeciążenia konstrukcji stalowej ramy ani wielotonowego postumentu.

Przy takiej charakterystyce hydraulicznej model DPL 80/155 sprawdza się w średnich instalacjach ciepłowniczych i chłodniczych - tam gdzie potrzeba niezawodności rezerwowej bez rozbudowy kotłowni o osobny agregat.
