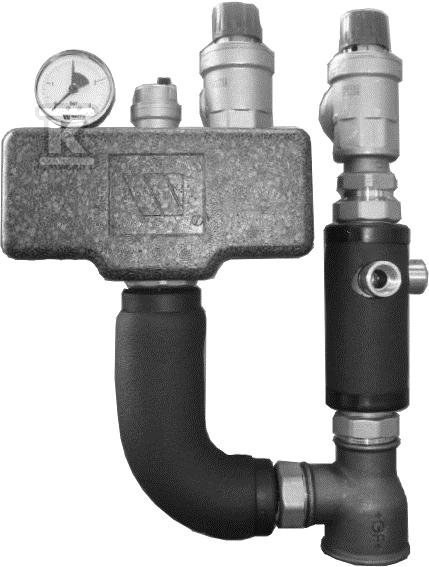

Grupa bezpieczeństwa z przyłączem 2" 2071671

Rozwiązanie zabezpieczające instalację grzewczą MGK-2 z przyłączem 2"

Grupa bezpieczeństwa przeznaczona do MGK-2 zapewnia szybki montaż. Konstrukcja zintegrowana z kompaktowymi złączkami ogranicza liczbę połączeń na rurach, a izolacja cieplna chroni przed utratą temperatury w strefie przyłączy. Grupa jest przygotowana do pracy w układach zamkniętych z naczyniem przeponowym i automatycznym odpowietrzaniem.

Budowa i elementy zestawu

Zestaw składa się z dwóch zaworów bezpieczeństwa nastawionych na 3 bar, manometru oraz zintegrowanego automatycznego zaworu odpowietrzającego. W komplecie znajdują się złączki z czterema przyłączami do dwóch zaworów bezpieczeństwa 1/2" i termo-manometrów 1/2". Przewidziano przyłącze naczynia przeponowego 3/4" oraz izolację cieplną. Częściowe zmontowanie oznacza, że kluczowe połączenia są już wykonane, a instalator dopasowuje grupę do konkretnego kotła na miejscu.

• dwa zawory bezpieczeństwa 3 bar dla redundancji zabezpieczenia ciśnieniowego
• manometr do bieżącej kontroli ciśnienia w kotle
• automatyczny zawór odpowietrzający zintegrowany z korpusem
• złączki z przyłączami 1/2" dla zaworów i termo-manometru
• przyłącze naczynia przeponowego 3/4"
• izolacja cieplna ograniczająca straty

Zastosowanie i kompatybilność

Grupa jest dedykowana do kotłów MGK-2 w wersjach 390, 470, 550 i 630. Zapewnia odprowadzenie nadmiaru ciśnienia, kontrolę parametrów pracy oraz usuwanie powietrza z obiegu. Dzięki przyłączowi 2" pasuje do standardowego króćca bezpieczeństwa tych urządzeń, a przyłącze 3/4" umożliwia bezpośrednie podłączenie naczynia przeponowego bez dodatkowych przejściówek.

• kompatybilność z MGK-2 390, 470, 550, 630
• zabezpieczenie przed nadciśnieniem dwoma niezależnymi zaworami
• stały odczyt ciśnienia dzięki manometrowi
• automatyczne usuwanie powietrza z instalacji

Montaż i warunki pracy

Budowa zintegrowanych złączek ułatwia montaż w ograniczonej przestrzeni kotłowni. Przygotowane przyłącza 1/2" dla zaworów bezpieczeństwa i termo-manometru skracają czas instalacji. Grupa pracuje w układzie zamkniętym z naczyniem przeponowym, z zaworami bezpieczeństwa nastawionymi na 3 bar, co odpowiada typowym warunkom pracy kotłów MGK-2.
