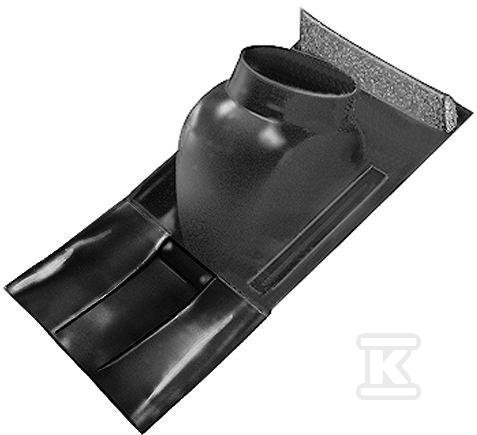

Płyta dachowa czarna powlekana osłona DN100/60 x 125/80 o nachyleniu 25-45° 1720204

Element przyłączeniowy do systemów powietrzno-spalinowych na dachy skośne

Uniwersalna płyta dachowa WOLF w kolorze czarnym przeznaczona jest do wyprowadzenia przewodów koncentrycznych przez połać dachową przy pokryciach dachówkowych. Konstrukcja zawiera adapter umożliwiający podłączenie pionowego przewodu koncentrycznego o średnicach DN100/60 × DN125/80, co pozwala na połączenie z systemami powietrzno-spalinowymi dostarczanymi przez tego samego producenta.

Elastyczna osłona umieszczona w dolnej części płyty zapewnia szczelne połączenie z powierzchnią dachu, chroniąc przed przedostawaniem się wody opadowej pod pokrycie w miejscu przejścia rury przez połać.

Zastosowanie i kompatybilność

Produkt dedykowany jest do montażu na dachach o nachyleniu od 25° do 45°, co obejmuje większość popularnych kątów spadku spotykanych w budownictwie mieszkaniowym. Czarny kolor doskonale komponuje się z ciemnymi rodzajami dachówek i nie narusza estetyki elewacji - w odróżnieniu od elementów w kolorze naturalnym metalu czy brązowym, które często odstają od ciemnych pokryć.

Adapter fabryczny pozwala na podłączenie przewodów o dwóch różnych średnicach - wewnętrzna część spalinowa oraz zewnętrzna część dolotowa pracują jako szczelny układ koncentryczny, co jest kluczowe dla prawidłowego działania kotłów kondensacyjnych i urządzeń gazowych wymagających oddzielnego doprowadzenia powietrza i odprowadzenia spalin.

Konstrukcja i warunki pracy

Płyta wykonana jest z wysokiej jakości tworzywa sztucznego odpornego na zmienne warunki atmosferyczne panujące na dachu przez cały rok - mróz, upał, deszcz i śnieg nie wpływają negatywnie na szczelność połączeń ani strukturę materiału.

Montaż polega na osadzeniu płyty w miejscu planowanego przejścia przewodu oraz podłączeniu adaptera do pionowego odcinka rury koncentrycznej prowadzonego przez budynek na zewnątrz. Elastyczna osłona dolna dopasowuje się do nierówności powierzchni pokrycia, tworząc szczelną barierę hydroizolacyjną wokół punktu wyjścia instalacji spalinowej.

Wymiary i geometria płyty są precyzyjnie dopasowane do pozostałych komponentów systemu odprowadzania spalin WOLF, co gwarantuje szczelność całego ciągu kominowego i zgodność z wymaganiami technicznymi określonymi przez producenta urządzenia grzewczego.
