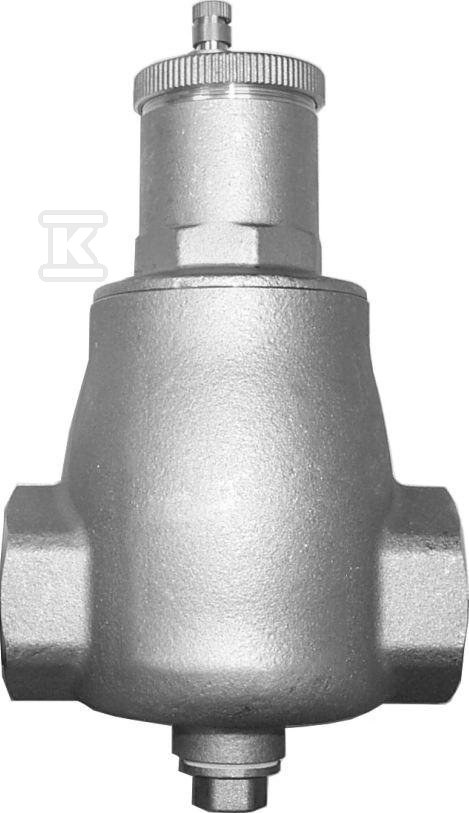

Separator powietrza 11/4" CGB 35-50 2070407

Ochrona instalacji przed niepożądanym gazem

Mikroseparator powietrza to element, bez którego trudno dziś wyobrazić sobie sprawnie działającą instalację grzewczą. Jego zadaniem jest usuwanie z medium grzewczego mikroskopijnych pęcherzyków gazów - przede wszystkim azotu, tlenu oraz dwutlenku węgla - które naturalnie rozpuszczają się w wodzie podczas eksploatacji systemu.

Obecność tych gazów to nie są drobiazgi. Tlen przyspiesza korozję elementów metalowych, dwutlenek węgla obniża pH czynnika, a mikrobańki powietrza tworzą poduszkę utrudniającą prawidłowy przepływ. Efekt? Spadek wydajności pompy cyrkulacyjnej, hałas w rurociągach, nierównomierne ogrzewanie i stopniowe uszkodzenia armatury oraz wymiennika ciepła.

Nowoczesne kotły kondensacyjne i pompy ciepła wyposażone są w wysokowydajne pompy obiegowe o niskim zużyciu energii. Te urządzenia są jednak wyjątkowo wrażliwe na zanieczyszczenia stałe - magnetyt, szlam i piasek - oraz na obecność gazów w czynniku. Nawet niewielka ilość mikrobaniek może zaburzyć pracę wirnika pompy, generować niepożądane dźwięki i skracać jej żywotność. Mikroseparator montowany w przewodzie zasilającym eliminuje te problemy u samego źródła - zanim czynnik dotrze do newralgicznych podzespołów kotła czy pompy ciepła.

Zastosowanie i zakres mocy

Separator przeznaczony jest do kotłów grzewczych stojących oraz gazowych kotłów ściennych o mocy od 35 do 50 kW. Świetnie sprawdza się również w instalacjach z pompami ciepła, gdzie prawidłowe odpowietrzenie medium jest kluczowe dla utrzymania wysokiej sprawności COP.

Przyłącze 1 1/4 cala oraz przepustowość do 3,5 m3/h determinują typowy zakres zastosowań - są to najczęściej średniej wielkości instalacje jednorodzinne lub małe obiekty komercyjne.

WOLF rekomenduje stosowanie mikroseparatra powietrza wraz z separatorem szlamu wyposażonym w odmulacz magnetyczny montowanym w przewodzie powrotnym instalacji. Takie połączenie zapewnia kompleksową ochronę: odmulacz wyłapuje cząstki stałe (magnetyt, rdza), a mikroseparator usuwa rozpuszczone gazy. Montaż obu tych elementów jest warunkiem koniecznym prawidłowej pracy nowoczesnej instalacji grzewczej i zachowania gwarancji na kocioł lub pompę ciepła.

Konstrukcja i zasada działania

Separator wykorzystuje naturalną różnicę gęstości między pęcherzykami gazu a wodą grzewczą. Medium przepływa przez komorę separacyjną ze zmniejszoną prędkością, co pozwala mikroskopijnym banieczkom się unieść ku górze i zebrać w specjalnej komorze odpowietrzającej. Czyste już medium opuszcza separator dolnym otworem wypływowym.

Konstrukcja jest prosta i nie wymaga obsługi - wystarczy okresowo sprawdzać zawór odpowietrzający.

Montaż i lokalizacja

Kluczowa zasada: mikroseparator montuje się w przewodzie zasilającym - za kotłem lub pompą ciepła, ale przed rozdziałem na poszczególne obiegi grzewcze. Dzięki temu całe medium trafiające do urządzeń odbiorczych jest już oczyszczone z gazów.

Przewód powrotny to domena dla separatora szlamu z magnesem - tam najskuteczniej wyłapie on opadające cząstki rdzy i magnetytu wynoszone przez obieg.

Przy montażu zwróć uwagę na kierunek przepływu oznaczony strzałką na korpusie - błędnie zamontowany separator będzie działał ze znacznie niższą skutecznością. Upewnij się również, że zawór odpowietrzający znajduje się w najwyższym punkcie urządzenia i jest łatwo dostępny dla ewentualnego serwisowania.

Separator nie wymaga specjalnych narzędzi ani konfiguracji - wystarczy standardowa armatura przyłączeniowa 1 1/4 cala dostępna u każdego hurtownika branżowego.
