System podłączeniowy dwóch kotłów CGB 75/100 w kaskadzie w współnym kolektorzy spalinowym, zależny od powietrza w pomieszczeniu 2651310

Kaskadowe połączenie dwóch kotłów gazowych

System podłączeniowy umożliwia zestawienie dwóch kotłów CGB 75/100 lub COB-40 w konfiguracji kaskadowej z wspólnym kolektorem spalinowym. Rozwiązanie to sprawdza się w instalacjach wymagających większej mocy cieplnej - kaskada pozwala na elastyczne zarządzanie obciążeniem, płynną modulację i wyższą sprawność eksploatacyjną w porównaniu z pojedynczym kotłem o ekwiwalentnej mocy.

Konstrukcja i materiały

Konstrukcja oparta na polipropylenie (PP) zapewnia odporność na wysokie temperatury - do 120°C - oraz dobrą odporność chemiczną. W przeciwieństwie do stalowych przewodów spalinowych, polipropylen jest lekki, nie koroduje i nie wymaga dodatkowej izolacji w standardowych warunkach montażowych.

Zależność od powietrza w pomieszczeniu oznacza, że urządzenia pobierają powietrze do spalania bezpośrednio z miejsca instalacji - to typowe rozwiązanie dla kotłów kompaktowych montowanych w pomieszczeniach technicznych o wystarczającej wentylacji.

Skład zestawu i elementy systemu

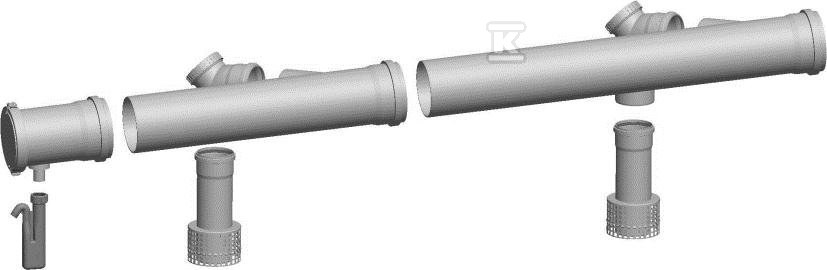

W komplecie znajdują się wszystkie niezbędne elementy do wykonania połączenia kaskadowego:

• 2 kratki nawiewu powietrza - zapewniają dopływ powietrza do każdego kotła,
• 2 przewody spalinowe o długości 250 mm - łączą kotły z rozdzielaczem,
• 2 przejściówki z DN80 na DN110 - umożliwiają dopasowanie średnic przy zmianie przekroju,
• 2 kolana rewizyjne 87° - pozwalają na zmianę kierunku prowadzenia przewodów z zachowaniem możliwości kontroli,
• 2 rozdzielacze - kierują spaliny ze źródeł do wspólnego kolektora,
• końcówka DN110 z rewizją i odpływem kondensatu - umożliwia odprowadzenie skroplin oraz dostęp serwisowy,
• syfon z odpływem kondensatu - chroni przed cofaniem spalin przez otwarcie rewizji,
• silikon do uszczelek (50 m) - zapewnia szczelność połączeń.

Końcówka z rewizją i syfon to istotne elementy z perspektywy bezpieczeństwa i serwisu - skropliny powstające podczas pracy kondensacyjnej muszą być skutecznie odprowadzane, aby uniknąć korozji lub przecieków.

Wymagania montażowe i kompatybilność

Przy instalacji tego zestawu należy pamiętać o obowiązkowym dodatkowym elemencie: klapie spalin z napędem DN80 (nr art. 2651088). Klapa ta steruje przepływem spalin między urządzeniami w kaskadzie i jest niezbędna do prawidłowej pracy całego układu.

System jest dedykowany dla kotłów WOLF serii CGB 75/100 oraz COB-40. Przewody DN110/160 sugerują przepustowość odpowiednią dla konfiguracji dwóch urządzeń o średniej mocy - typowo stosowanych w budynkach użyteczności publicznej, obiektach komercyjnych lub większych domach wielorodzinnych.

Montaż kaskadowy wymaga zachowania minimalnych odległości między urządzeniami oraz dostępu serwisowego do każdego kotła osobno. Wspólny kolektor spalinowy redukuje liczbę przebić dachowych lub elewacyjnych do jednego otworu wyprowadzenia spalin.
