Zestaw Do Podłączenia Systemu Solarnego Do CGB-2K 8614404

Kompletny zestaw do integracji solarnej z kotłem WOLF CGB-2K

Zestaw przeznaczony jest do hydraulicznego połączenia instalacji solarnej z wiszącym kotłem gazowym CGB-2K marki WOLF. Pozwala na wykorzystanie energii cieplnej z kolektorów słonecznych jako wsparcia dla centralnego ogrzewania i przygotowania ciepłej wody użytkowej - kocioł włącza się dopiero wtedy, gdy solary nie są w stanie pokryć aktualnego zapotrzebowania na ciepło.

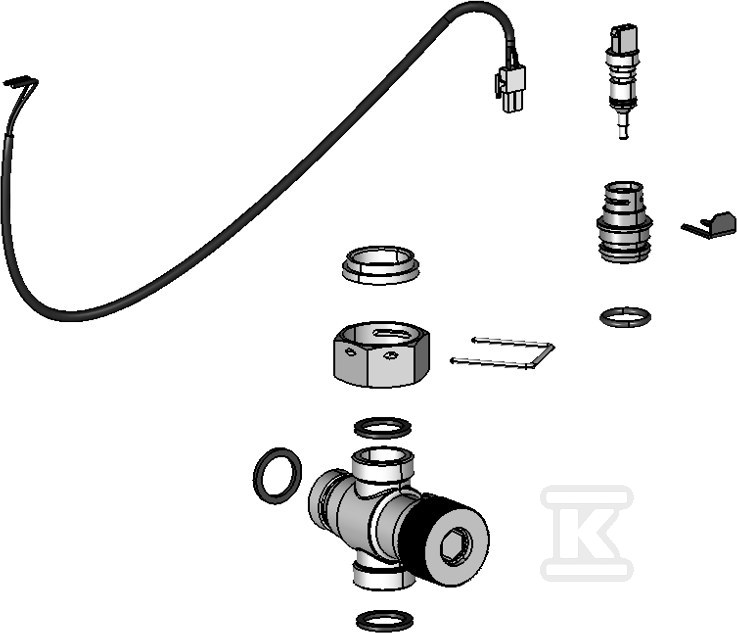

Zawartość zestawu i funkcje poszczególnych elementów

W skład kompletu wchodzi termiczny zawór mieszający G3/4' - kluczowy element regulujący temperaturę czynnika grzewczego płynącego z instalacji solarnej przed jego wpływem do kotła. Zawór zapobiega dostarczaniu do wymiennika CGB-2K medium o zbyt wysokiej temperaturze, co mogłoby prowadzić do przegrzewania lub uszkodzenia podzespołów.

Pozostałe komponenty to elementy połączeniowe i uszczelniające: nakrętka łącząca G3/4', kontrpierścień G3/4' oraz trzy uszczelki płaskie 24x17x2 zapewniające szczelność połączeń gwintowych. Sprężyna zabezpieczająca stabilizuje pozycję zaworu mieszającego.

Do komunikacji kotła z czujnikami temperatury służy mosiężna sonda wtykowa Molex NTC 5k - czujnik o rezystancji 5 k? przy 25°C umożliwiający precyzyjny odczyt temperatury medium solarnego przez sterownik CGB-2K. Sondę chroni osłona czujnika, a szczelność gniazda zapewnia O-ring 17,12x2,62 EPDM - uszczelka odporna na wysoką temperaturę i działanie glikolu.

Zestaw zawiera również klip mocujący oraz smar silikonowy (10 g) ułatwiający montaż O-ringa i uszczelek bez ryzyka ich przetarcia przy pierwszym uruchomieniu.

Montaż i obsługa

Przewidziany kabel połączeniowy umożliwia bezpośrednie podpięcie sondy NTC do płyty sterującej kotła - instalator nie musi osobno zakupywać okablowania czujnikowego.

Całość jest przystosowana do pracy w warunkach typowych dla instalacji solarnych: temperatura medium może dochodzić do kilkudziesięciu stopni Celsjusza (solary pracują efektywnie głównie latem), a materiały takie jak mosiądz i EPDM dobrze znoszą kontakt z glikolowym nośnikiem ciepła stosowanym w obiegach solarnych.

Zestaw jest dedykowany modelowi CGB-2K - nie ma konieczności dobierania ani modyfikacji poszczególnych elementów pod kątem średnic czy typu połączeń.
