Zestaw do poprowadzenia przewodu koncentrycznego na elewacji DN110/160 2651764

Kompletny zestaw do wyprowadzenia przewodów spalinowych na elewacji

Systemy typu C53x to rozwiązanie koncentryczne przeznaczone do odprowadzania spalin i poboru powietrza przez elewację budynku. Zestaw Wolf o średnicy DN110/160 umożliwia jednoczesne odprowadzenie spalin i doprowadzenie powietrza do spalania w jednym przewodzie współosiowym - bez ingerencji w konstrukcję dachu czy stropu.

Zestaw jest przeznaczony do montażu na zewnątrz budynku, na elewacji lub ścianie zewnętrznej. Wyróżnia go wykonanie niezależne od powietrza w pomieszczeniu (RLU), co oznacza, że kocioł pobiera powietrze do spalania z zewnątrz, a nie z wnętrza budynku. Takie rozwiązanie eliminuje ryzyko poboru spalin z pomieszczenia i pozwala na instalację kotła w szczelnych budynkach bez wentylacji kominkowej.

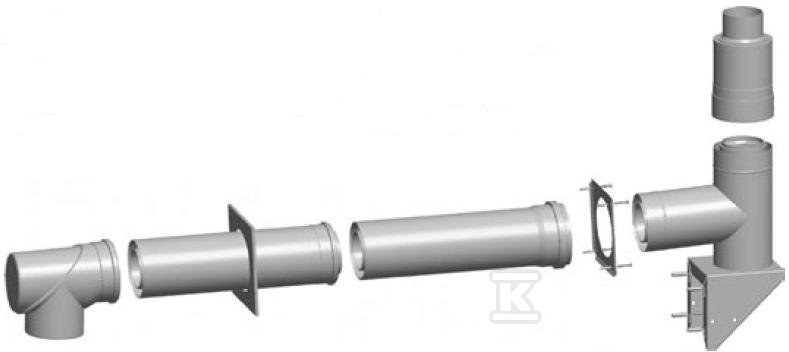

Zawartość zestawu i elementy składowe

W komplecie znajdują się wszystkie niezbędne elementy do poprowadzenia przewodu koncentrycznego przez ścianę zewnętrzną:

• Rewizyjne T-stück lub kolano 87° koncentryczne - umożliwia podłączenie przewodu do kotła oraz rewizję całego odcinka,
• Rura koncentryczna o długości 500 mm - podstawowy element łączący poszczególne części instalacji,
• Dwie rozetki maskujące - estetycznie zakrywają miejsce przejścia przewodu przez ścianę,
• Mauer Durchführung koncentryczna (przejście ścienne) - uszczelnia i stabilizuje przewód w otworze w elewacji,
• Koncówka zewnętrzna koncentryczna - wyprowadza przewody na zewnątrz budynku,
• Mundstück (mufa końcowa) koncentryczna z obejmą zaciskową - zabezpiecza krawędź wyjściową przed czynnikami atmosferycznymi i stabilizuje całość.

Konstrukcja oparta na systemie C53x oznacza, że rura wewnętrzna (spalinowa) otoczona jest rurą zewnętrzną (powietrzną). Przestrzeń między nimi służy do doprowadzenia powietrza do palnika, co pozwala na niezależną od pomieszczenia pracę urządzenia grzewczego.

Parametry pracy i kompatybilność

Zestaw DN110/160 jest przeznaczony dla kotłów gazowych kondensacyjnych o wyższej mocy, gdzie wymagane są większe przekroje przewodów spalinowych. System sprawdza się zarówno w nowych instalacjach, jak i przy wymianie istniejących kotłów - szczególnie gdy zachodzi potrzeba poprowadzenia drogi spalinowej przez elewację zamiast przez dach.

Materiał wykonania to połączenie stali nierdzewnej (elementy zewnętrzne) oraz tworzywa PP (polipropylenowe wkłady wewnętrzne), co zapewnia odporność na korozję i wysoką temperaturę spalin kondensacyjnych. Współpraca z kotłami Wolf serii CGB pozwala na pełną integrację całego układu spalinowego w ramach jednego systemu producenta.

Przejście przez elewację wymaga zachowania odpowiednich odstępów od okien, drzwi i wentylacji zgodnie z obowiązującymi normami - szczegóły dotyczące minimalnych odległości i warunków montażu znajdują się w dokumentacji technicznej producenta dostarczanej z zestawem.
