Zestaw do zabudowy w szachcie DN200/200 2651295

Rozwiązanie do zabudowy w szachcie DN200/200 dla kotłów kondensacyjnych

Zestaw przeznaczony do wykonania przewodu spalinowego w istniejącym szachcie DN200 z pionowym wylotem DN200. Pozwala na podłączenie kotłów pracujących w układzie niezależnym od powietrza w pomieszczeniu C33, C53 oraz w układzie zależnym od powietrza w pomieszczeniu B23. Konstrukcja uwzględnia montaż w szachcie kominowym i zapewnia szczelne przejście przez ścianę oraz zakończenie na zewnątrz.

Zastosowanie i typy połączeń

Zestaw umożliwia realizację instalacji spalinowej w konfiguracji koncentrycznej z odprowadzeniem spalin i doprowadzeniem powietrza do spalania. Warianty C33 i C53 to rozwiązania niezależne od powietrza w pomieszczeniu, gdzie powietrze do spalania pobierane jest z zewnątrz, a spaliny odprowadzane są do szachtu. Wariant B23 to układ zależny od powietrza w pomieszczeniu, z odprowadzeniem spalin do szachtu. Dzięki temu jeden zestaw pokrywa typowe wymagania kotłów kondensacyjnych montowanych w zabudowie z wykorzystaniem istniejącego szachtu DN200.

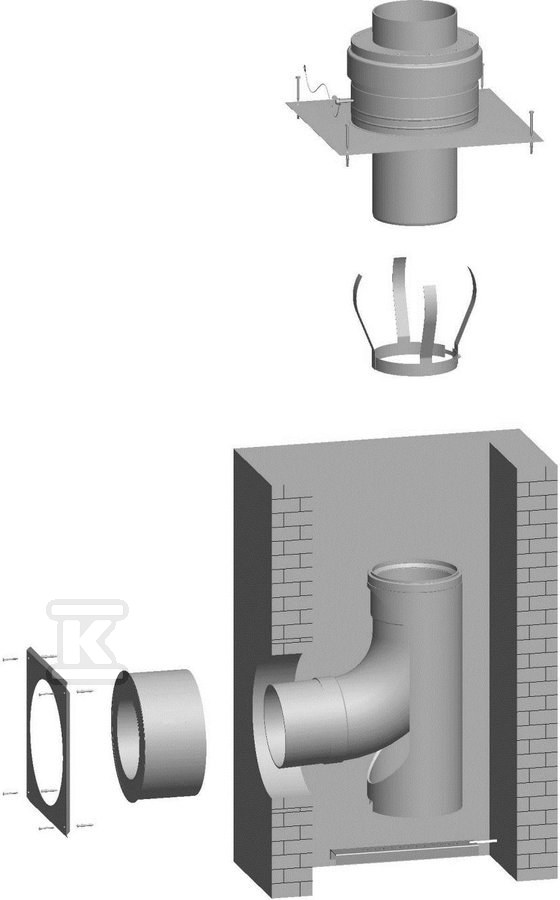

Skład i budowa zestawu

Zestaw zawiera elementy niezbędne do wykonania przejścia przez szacht i ścianę, bez przewodów długości roboczej, które należy dobrać i zamówić oddzielnie w zależności od wymaganej wysokości.

• pokrycie szachtu kominowego DN160 ze stali szlachetnej z przewodem z osłoną z polipropylenu w kolorze czarnym
• uchwyty mocujące systemu kominowego DN160
• kolano wspornikowe 87° DN160 z polipropylenu z szyną nośną
• rozeta ścienna DN160/225 ze stali szlachetnej
• rozeta zewnętrzna DN225 ze stali szlachetnej
• silikon do uszczelek 50 ml

Elementy ze stali szlachetnej zapewniają odporność na warunki zewnętrzne w miejscu zakończenia, a przewód z osłoną z polipropylenu jest przeznaczony do pracy w temperaturach spalin kondensacyjnych. Kolano wspornikowe z szyną nośną stabilizuje pion w szachcie.

Montaż i warunki instalacji

Zestaw przeznaczony jest do szachtu DN200 z przewodem pionowym DN200. Montaż zakłada zabudowę w istniejącym szachcie kominowym, z przejściem przez ścianę wewnętrzną i zakończeniem na zewnątrz budynku. Rozeta ścienna maskuje otwór w ścianie, rozeta zewnętrzna zabezpiecza zakończenie, a pokrycie szachtu wraz z uchwytami mocującymi pozwala na prowadzenie przewodu DN160 wewnątrz szachtu DN200. Przewody należy dobrać oddzielnie do wysokości instalacji.
