Zestaw podstawowy do zabudowy LAS DN60 - DN125 2651862

Kompletny zestaw do zabudowy systemu spalinowego LAS DN60-DN125

Zestaw podstawowy przeznaczony do wykonania niezależnej od powietrza w pomieszczeniu instalacji spalinowej z polipropylenu. Rozwiązanie pracuje do 120°C i jest dedykowane do zabudowy wielokrotnej dla pojedynczych urządzeń do 100 kW. Dzięki połączeniu elementów DN60, DN80, DN110 i DN125 umożliwia prowadzenie spalin z kotła lub innego źródła ciepła do istniejącego szachtu kominowego bez konieczności czerpania powietrza z pomieszczenia.

Skład zestawu i zakres zastosowania

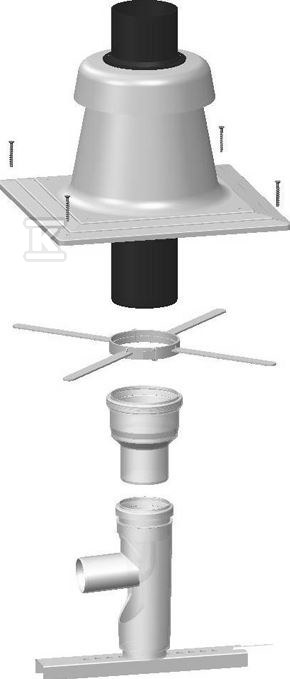

Zestaw zawiera elementy potrzebne do rozpoczęcia zabudowy w szachcie. W jego skład wchodzi pokrycie szachtu kominowego komplet DN110, 6 uchwytów mocujących system kominowy DN110, przejściówka centryczna DN80 na DN110 oraz przejściówka koncentryczna z DN60 na DN80. Do prowadzenia pionu przewidziano kolano wspornikowe 87° DN80 z polipropylenu wyposażone w szynę nośną. Taki zestaw pozwala na szybkie przygotowanie trasy spalinowej od przyłącza urządzenia DN60 przez odcinek DN80 do szachtu DN110/DN125.

Zastosowanie jest typowe dla modernizacji i nowych instalacji z kotłami kondensacyjnymi oraz urządzeniami grzewczymi pracującymi w układzie zamkniętym. Dzięki niezależności od powietrza w pomieszczeniu instalacja może być prowadzona w budynkach o szczelnej obudowie.

Materiał i warunki pracy

Wykonanie z polipropylenu zapewnia odporność na działanie kondensatu i temperaturę spalin do 120°C. Materiał jest lekki, odporny chemicznie i dobrze znosi pracę w zmiennych warunkach wilgotnościowych typowych dla systemów kondensacyjnych. Budowa raumluftunabhängig oznacza, że cały ciąg spalinowy jest szczelny i nie wymaga dopływu powietrza z pomieszczenia, co upraszcza projektowanie w zabudowie wielorodzinnej.

Montaż i elastyczność rozwiązania

Pokrycie szachtu wraz z sześcioma uchwytami mocującymi pozwala na stabilne osadzenie systemu w otworze kominowym. Przejściówki centryczna DN80 na DN110 i koncentryczna DN60 na DN80 umożliwiają dopasowanie średnic na styku urządzenia, przewodu i szachtu. Kolano wspornikowe 87° DN80 z szyną nośną pełni funkcję podparcia pionu i zmiany kierunku, a jednocześnie stanowi punkt montażowy.

W praktyce instalator może zamiast kolana ze wspornikiem zastosować przewód spalinowy o odpowiedniej długości, co daje swobodę w dostosowaniu trasy do geometrii szachtu. Rozwiązanie jest przygotowane pod zabudowę w istniejących kominach murowanych lub kanałach wentylacyjnych, z zachowaniem szczelności i trwałości połączenia.
