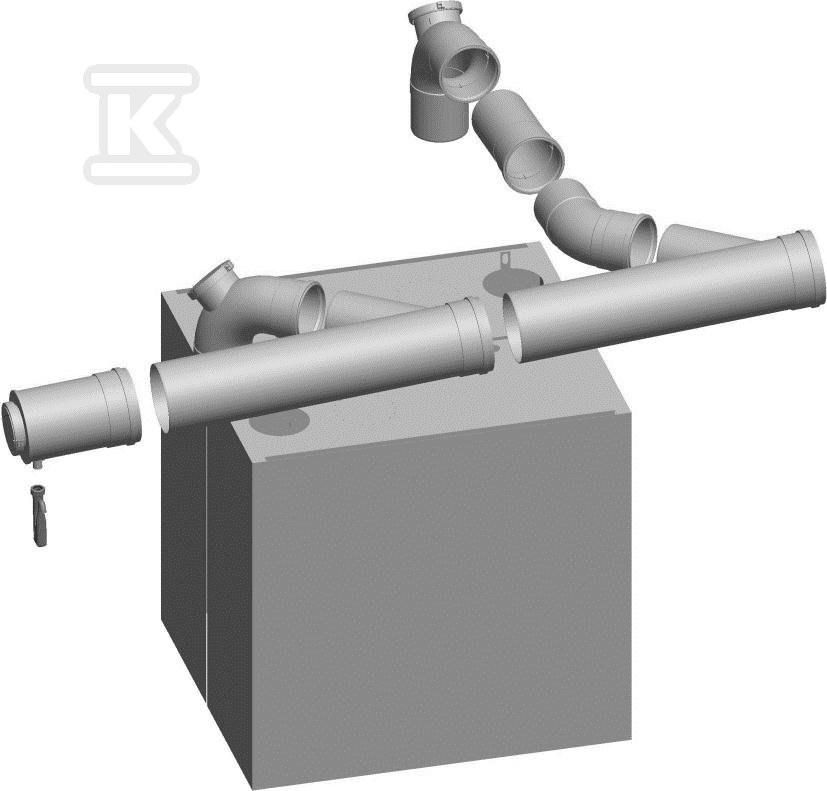

Zestaw podstawowy do zabudowy MGK 300 DN250/200 2651293

System odprowadzania spalin dla dwóch kotłów

Zestaw podstawowy MGK 300 w konfiguracji DN250/200 to kompletny system odprowadzania spalin przeznaczony do zabudowy dwóch kotłów w układzie „tyłem do siebie" (back-to-back). Rozwiązanie sprawdza się w instalacjach, gdzie przestrzeń montażowa jest ograniczona - oba urządzenia mogą stać bezpośrednio przy ścianie, a wspólny przewód spalinowy wyprowadzany jest przez jedną ściankę lub dach.

Wszystkie elementy zestawu wykonano z polipropylenu - tworzywa odpornego na wysoką temperaturę (do 120°C) oraz działanie kondensatu powstającego w przewodach spalinowych. Materiał ten jest również odporny na korozję, co przekłada się na trwałość całego systemu przez wiele lat eksploatacji. Zestaw jest zależny od powietrza w pomieszczeniu, co oznacza że pobiera powietrze do spalania bezpośrednio z kotłowni - nie wymaga osobnego przewodu dolotowego.

Elementy zestawu i ich funkcje

W skład zestawu wchodzą:

• 2 kolana rewizyjne 87° w rozmiarze DN160 - umożliwiają zmianę kierunku prowadzenia przewodu oraz zapewniają dostęp do wnętrza kanału w celu czyszczenia lub kontroli,
• przewód spalinowy DN160 o długości 525 mm - stanowi połączenie między kolanem a kolektorem,
• kolano DN160 pod kątem 45° - pozwala na precyzyjne dopasowanie trasy przewodu do warunków architektonicznych pomieszczenia,
• 2 kolektory DN160/200 - pełnią rolę rozdzielacza i reduceratora, pozwalając na połączenie dwóch kanałów spalinowych o różnych średnicach w jeden wspólny przewód odprowadzający,
• końcówka DN200 z rewizją i odpływem kondensatu - zamyka system od strony wylotu spalin, umożliwia odprowadzenie skroplin poza instalację oraz zapewnia dostęp serwisowy,
• syfon z odpływem kondensatu - blokuje przedostawanie się spalin z powrotem do kotłowni, jednocześnie odprowadzając nagromadzony kondensat do kanalizacji,
• silikon uszczelniający (50 ml) - służy do uszczelnienia połączeń między poszczególnymi elementami systemu.

Przeznaczenie i kompatybilność

System przeznaczony jest dla urządzeń z rodziny MGK-2 300. Konfiguracja DN250/200 określa średnice przyłączy - wspólny przewód odprowadzający ma rozmiar DN250, natomiast przyłącza do poszczególnych urządzeń mają rozmiar DN200. Taka konstrukcja pozwala na efektywne odprowadzanie spalin z dwóch jednostek przy zachowaniu optymalnego ciągu.

Zestaw montuje się jako zamknięty układ spalinowo-wentylacyjny, gdzie szczelność połączeń ma kluczowe znaczenie zarówno dla bezpieczeństwa użytkowników, jak i sprawnego działania urządzeń. Polipropylenowe elementy są lekkie, co ułatwia transport i sam montaż - nie wymaga specjalistycznych narzędzi ani dodatkowych obróbek.
