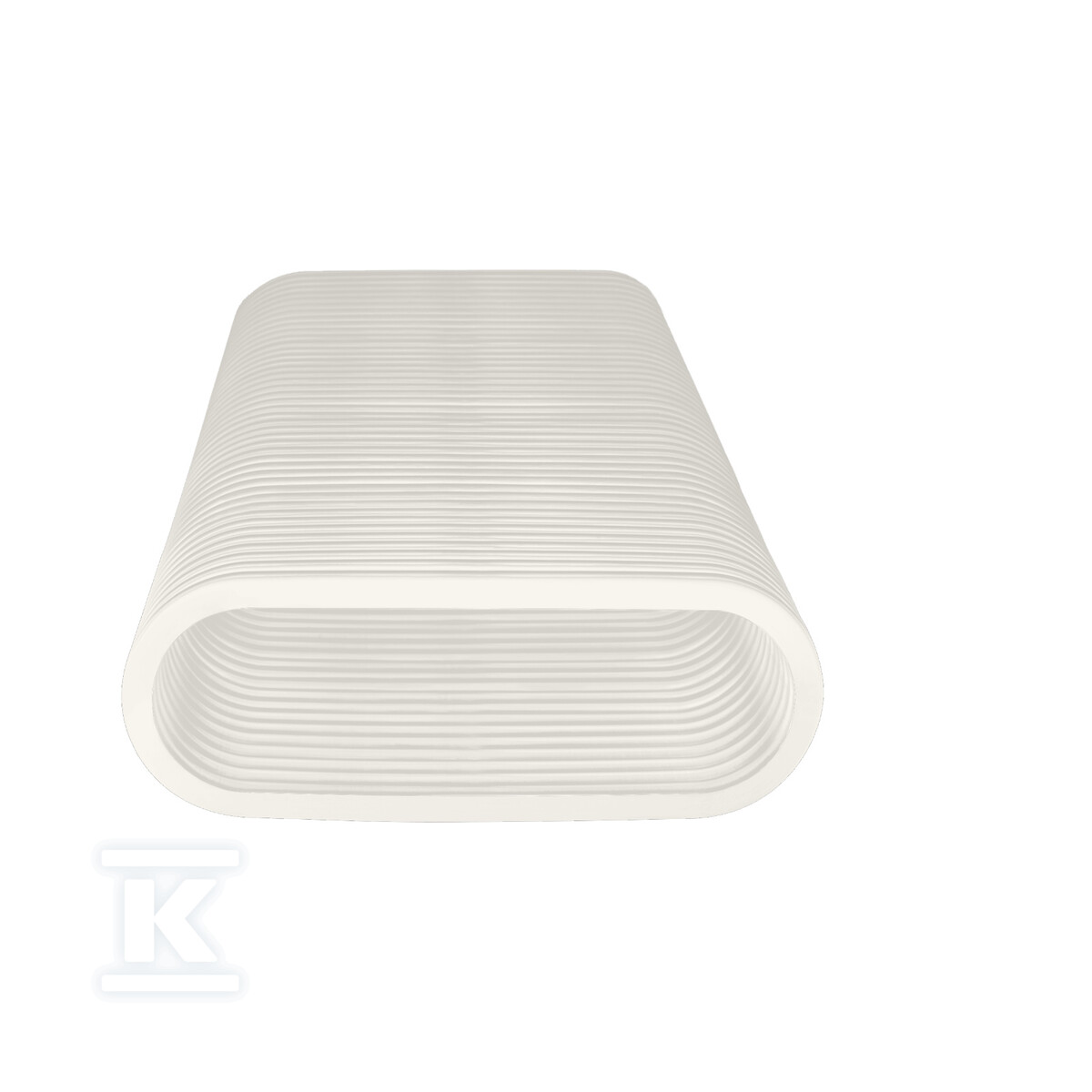

Kanał płaski ComfoTube flat 51, 20m, 990328077

Płaski kanał wentylacyjny do dyskretnego prowadzenia w podłodze, suficie i ścianach

Płaski, nieizolowany przewód ComfoTube flat 51 przeznaczony jest do rozprowadzania powietrza w systemach wentylacji mechanicznej z odzyskiem ciepła. Niska wysokość 51 mm przy nominalnej szerokości 138 mm pozwala na prowadzenie instalacji w warstwie ocieplenia, w podłodze, w suficie podwieszonym, w szachtach instalacyjnych oraz w elementach konstrukcji drewnianej bez konieczności dużych przekrojów zabudowy. Rolka o długości roboczej 20 m umożliwia ciągłe prowadzenie bez łączeń na długich odcinkach.

Budowa i materiał

Kanał wykonany jest z czystego polietylenu HDPE, w wersji białej. Ściana ma grubość 0,5 mm, a powierzchnia wewnętrzna i zewnętrzna pozostają w stanie surowym, bez dodatkowej obróbki. Wewnętrzna gładka powłoka typu Clinside ogranicza osadzanie się zanieczyszczeń i ułatwia czyszczenie przewodu. Konstrukcja jest nieperforowana i nieantystatyczna, a model określany jest jako kanał nieizolowany. Materiał zapewnia giętkość, dzięki czemu przewód łatwo dopasowuje się do trasy instalacji.

• płaski przekrój 51 mm wysokości i ok. 138 mm szerokości, równoważny średnicy ok. 71,7 mm
• masa ok. 0,465 kg/m
• biały kolor zewnętrzny, łatwy do ukrycia pod posadzką lub tynkiem

Zastosowanie i montaż

Przewód sprawdza się tam, gdzie liczy się niski profil i możliwość zatopienia w betonie. Producent dopuszcza wylewkę betonową, co pozwala na stałe ukrycie kanału w podłodze lub stropie. Montaż w rolce upraszcza prowadzenie bez dodatkowych profili zaciskowych - końcówki to zakończenia kanału przeznaczone do połączenia z pozostałymi elementami systemu Zehnder ComfoTube.

• zalecany minimalny promień gięcia: poziomo 3 × szerokość, pionowo 3 × wysokość
• brak perforacji wewnętrznej, brak powłok antybakteryjnych i antystatycznych
• dostawa w rolce 20 m, długość robocza 20 m

Parametry pracy i warunki eksploatacji

Kanał przeznaczony jest do pracy z powietrzem o temperaturze od -25 °C do 40 °C, przy maksymalnej ciągłej temperaturze medium 40 °C. Zalecana prędkość powietrza wynosi ok. 2,5 m/s. Przy typowych przepływach spadek ciśnienia pozostaje niski, co przekłada się na cichą pracę i mniejsze obciążenie wentylatora.

• temperatura pracy -25 °C do 40 °C, maksymalna ciągła 40 °C
• nieizolowany, przeznaczony do montażu w strefie ogrzewanej budynku
• kompatybilny z systemami rozprowadzania powietrza Zehnder ComfoTube, połączenia typu zakończenie kanału
