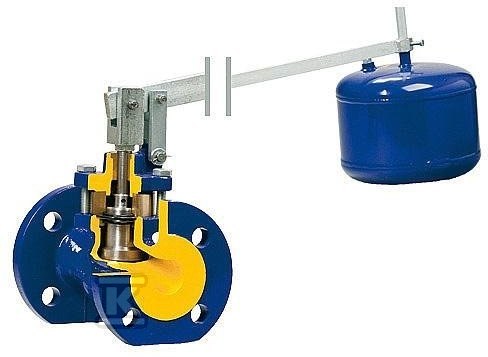

Zawór pływakowy DN25,FIG.272 272A025B16

Regulacja poziomu cieczy w instalacjach wodnych i przemysłowych

Zawór pływakowy FIG.272 to urządzenie mechaniczne przeznaczone do automatycznego sterowania dopływem cieczy w zbiornikach - bez udziału elektroniki ani dodatkowej energii. Pływak unoszący się na powierzchni medium porusza trzpieniem wewnętrznego mechanizmu, który otwiera lub zamyka przepływ w momencie osiągnięcia określonego poziomu. To proste, a zarazem skuteczne rozwiązanie stosowane od dekad wszędzie tam, gdzie liczy się niezawodność i samodzielność działania.

Konstrukcja i materiały

Korpus zaworu wykonano z żeliwa szarego EN-GJL-250 (dawniej JL1040) - materiału o sprawdzonej odporności mechanicznej i chemicznej w instalacjach wodnych. Elementy robocze mające kontakt z medium to trzpień, grzyb oraz pierścień kadłuba ze stali nierdzewnej, a zakończenie grzyba pokryte jest uszczelką EPDM, która zapewnia klasę szczelności A wg normy EN 12266-1. Przyłącze kołnierzowe wykonano zgodnie z EN 1092-2, a długość zabudowy odpowiada wymiarom EN 558 szereg 1, co ułatwia wymianę istniejących zaworów bez modyfikacji rurociągu.

Dla średnicy DN25 parametry przyłącza to:

• Średnica zewnętrzna kołnierza D = 115 mm
• Średnica otworów mocujących K = 85 mm
• Ilość i wymiar śrub: 4 × M14

Ciężar całego zaworu to 9,5 kg, a długość zabudowy L wynosi 160 mm.

Parametry pracy

Zawór pracuje przy ciśnieniu nominalnym PN 10 (maksymalnie 10 bar) i jest przystosowany do temperatur medium do 90°C według karty katalogowej - producent na stronie podaje nieco niższą wartość graniczną dla tego konkretnego modelu (80°C), co warto uwzględnić przy doborze do konkretnej instalacji. Współczynnik przepływu Kvs dla DN25 wynosi 13 m3/h, co pozwala oszacować wydajność instalacji przy znanym spadku ciśnienia.

Warto zwrócić uwagę na charakterystykę ciśnienie-temperatura według EN 1092-2 dla żeliwa szarego EN-GJL-250 - zakres roboczy od -10°C do +90°C oznacza możliwość stosowania również w instalacjach zewnętrznych, gdzie medium może mieć temperaturę bliską zeru.

Zastosowania

Dzięki prostej konstrukcji mechanicznej i braku elementów elektronicznych zawór sprawdza się tam, gdzie inne rozwiązania by się nie obroniły:

• Instalacje wody pitnej - zarówno gorącej jak i zimnej,
• Systemy przeciwpożarowe - automatyczne uzupełnianie zbiorników przeciwpożarowych,
• Ciepłownictwo - regulacja poziomu wody w układach centralnego ogrzewania,
• Technologie przemysłowe - praca z czynnikami neutralnymi (nieagresywnymi chemicznie),
• Zbiorniki magazynowe - kontrola poziomu cieczy procesowych.

Konstrukcja pozbawiona elementów eksploatacyjnych wymagających okresowej wymiany (smary, uszczelki) oraz brak konieczności konserwacji czynią go praktycznym wyborem w miejscach trudno dostępnych lub tam, gdzie serwisowanie byłoby kosztowne.

Normy i warunki eksploatacji

Produkt spełnia wymagania kilku kluczowych norm europejskich:

Norma	Zakres
EN 12266-1	Klasa szczelności A
EN 1092-2	Wymiary kołnierzy
EN 558	Długość zabudowy (szereg 1)

Przy doborze zaworu pływakowego należy kierować się nie tylko średnicą nominalną i ciśnieniem, ale też temperaturą roboczą medium. Model FIG.272 dedykowany jest do standardowych warunków - jeśli instalacja pracuje przy podwyższonych temperaturach (powyżej ok. 80-90°C), producent oferuje alternatywny model Fig. 274 o wyższej odporności termicznej.
