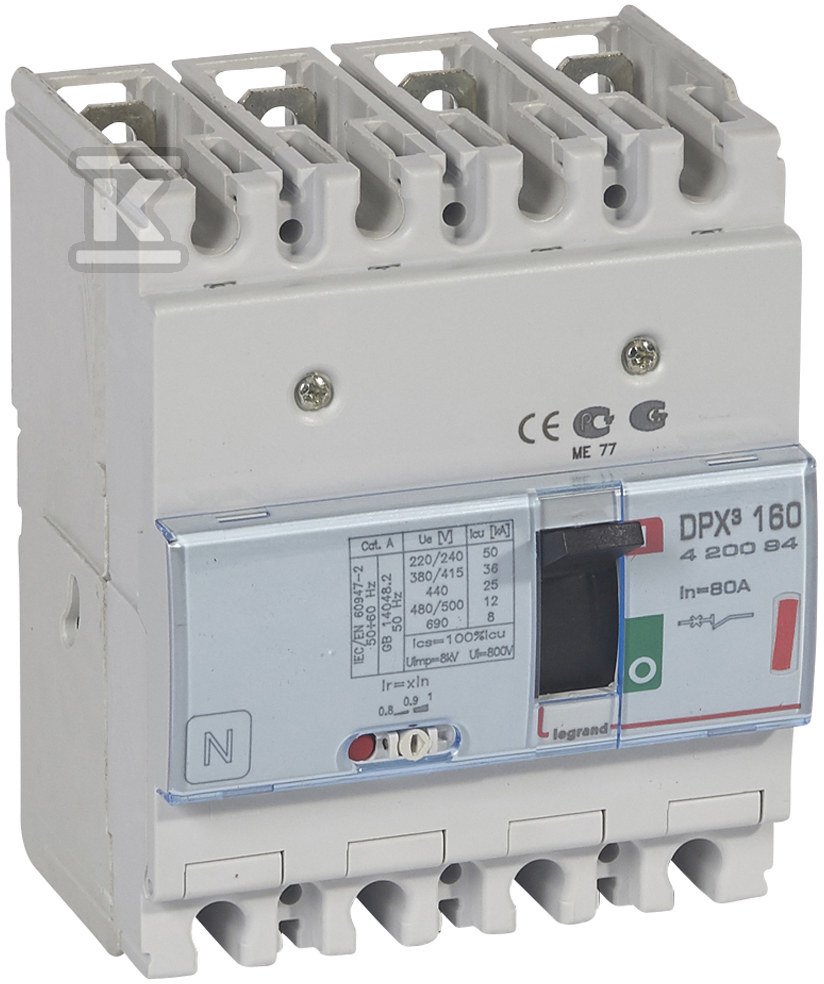

Wyłącznik mocy z wyzwalaczem termiczno-magnetycznym DPX3 160 4P 80A 36KA 420094

Warianty
16A25A40A63A80A125A
od 1 szt.1 129,07 zł
brutto / szt.
na zamówienie
Marka LEGRAND
Seria:DPX31
Indeks Onninen:HEC191
Indeks producenta:420094
EAN:3245064200943
Opakowania zbiorcze:1 / 53 szt.
Warianty
16A
25A
40A
63A
80A
125A

PROPONOWANE PRODUKTY

DANE TECHNICZNE

Do montażu na szynie TH: tak
Liczba biegunów: 4
Liczba styków pomocniczych przełącznych: 1
Liczba styków pomocniczych rozwiernych: 1
Liczba styków pomocniczych zwiernych: 0
Opcjonalny montaż na szynie DIN TH: tak
Opcjonalny napęd silnikowy: tak
Rodzaj elementu wykonawczego: Przełącznik
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Stopień ochrony (IP): IP30
Umiejscowienie przyłączy obwodów głównych: Strona przednia
W komplecie z zabezpieczeniem: tak
Wbudowany napęd silnikowy: nie
Z wyzwalaczem podnapięciowym: tak
Zakres napięcia znamionowego: 220 ... 690 V
Zakres nastawczy wyzwalacza zwarciowego zwłocznego: 800 ... 800 A
Zakres nastawy wyzwalacza przeciążeniowego: 64 ... 80 A
Zakres nastawy wyzwalacza zwarciowego: 800 ... 800 A
Ze wskaźnikiem wyłączenia: tak
Ze zintegrowanym wyzwalaczem podnapięciowym: tak
Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA
Znamionowy prąd ciągły Iu: 80 A

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,175 m / 0,12 m / 0,13 m / 1,525 kg / 0,003 m3
Kod celny:85362090

Wyłącznik mocy z wyzwalaczem termiczno-magnetycznym DPX3 160 4P 80A 36KA 420094

Wyłącznik mocy z wyzwalaczem termiczno-magnetycznym DPX3 160 4P 80A 36KA to urządzenie, które zostało zaprojektowane do montażu na szynie TH. Posiada cztery bieguny oraz jeden styk pomocniczy przełączny i rozwierny. Nie posiada natomiast żadnego styku pomocniczego zwiernego.

Rodzaj elementu wykonawczego w tym wyłączniku to przełącznik, co oznacza, że umożliwia on szybkie i łatwe przeprowadzenie operacji włączenia lub wyłączenia prądu elektrycznego.

Zakres nastawy wyzwalacza przeciążeniowego wynosi od 64 do 80 A. Oznacza to, że jeśli wartość prądu przekroczy ten zakres, automatycznie zostanie uruchomiony mechanizm ochronny uniemożliwiający dalsze działanie układu.

Wyłanczik nie posiada zintegrowanego zabezpieczenia przed zwarciem doziemnym. Znamionowa zwarciowa
