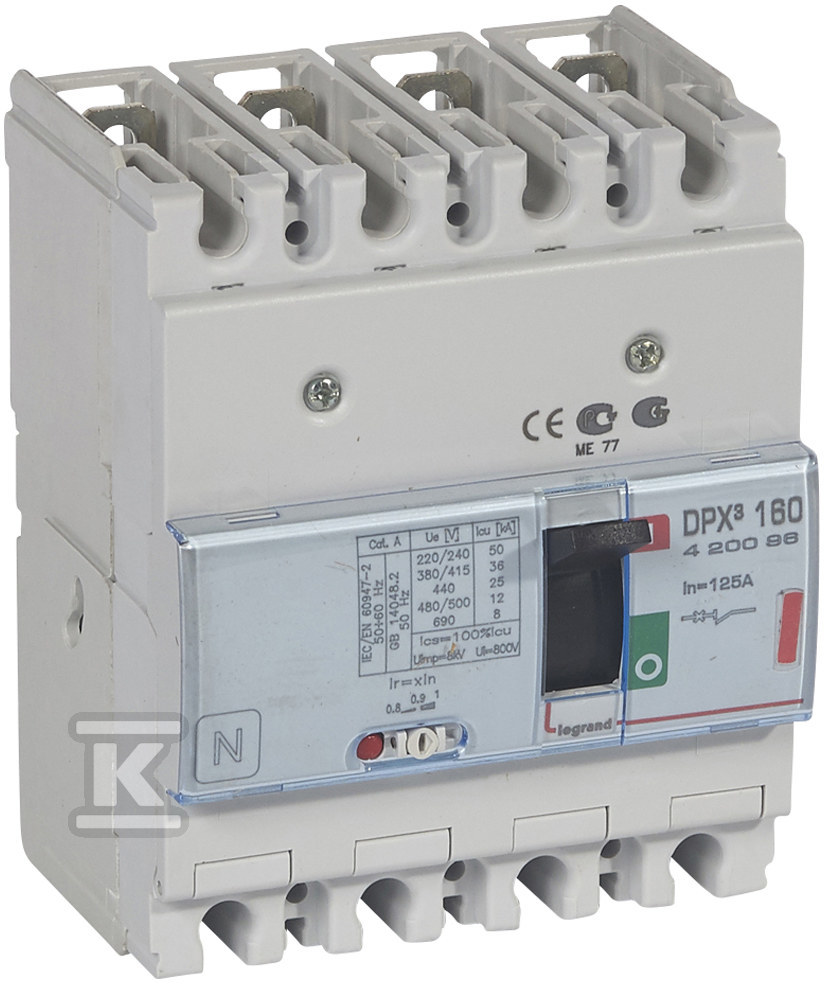

Wyłącznik mocy z wyzwalaczem termiczno-magnetycznym DPX3 160 4P 125A 36KA 420096

Wyłącznik mocy DPX3 160 – niezawodna ochrona instalacji

Wyłącznik mocy DPX3 160 to zaawansowane rozwiązanie do ochrony obwodów elektrycznych, przeznaczone zarówno do zastosowań w budownictwie komercyjnym, jak i przemysłowym. Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami, gwarantując bezpieczeństwo instalacji i urządzeń. Konstrukcja urządzenia pozwala na montaż na szynie TH35, co ułatwia instalację i integrację z istniejącymi systemami.

Funkcjonalność i parametry

Ten czteropolowy wyłącznik o prądzie znamionowym 125A i zdolności wyłączania zwarciowego 36kA przy 400V, 50Hz, został zaprojektowany do pracy w sieciach o napięciu znamionowym od 220 do 690V. Wyposażony jest w wyzwalacz termiczno-magnetyczny z regulacją zakresu przeciążeniowego (100…125A), co pozwala na precyzyjne dostosowanie do specyfiki chronionego obwodu. Charakterystyka wyzwalacza umożliwia szybką reakcję na zwarcia, a jednocześnie pozwala na tolerancję krótkotrwałych skoków prądu, typowych np. dla uruchamiania silników. Dodatkowo posiada wbudowany wyzwalacz podnapięciowy.

Wyłącznik posiada jeden styk pomocniczy przełączny oraz jeden rozwierny, co rozszerza jego funkcjonalność i umożliwia integrację z systemami sterowania i sygnalizacji. Zaciski śrubowe zapewniają solidne i bezpieczne połączenie przewodów o przekroju do 70mm2 (linka) lub 95mm2 (drut). Stopień ochrony IP30 chroni przed dotykiem i zapewnia bezpieczeństwo użytkowania w normalnych warunkach eksploatacji.

Montaż i zastosowanie

Montaż wyłącznika odbywa się na szynie TH35 – standardzie w większości rozdzielnic elektrycznych. Dzięki temu wymiana lub dodawanie ochrony jest szybkie i proste. Możliwość montażu dodatkowych modułów funkcyjnych (DPX…3) pozwala na rozbudowę funkcjonalności wyłącznika, dostosowując go do indywidualnych potrzeb instalacji. Wskaźnik wyłączenia ułatwia diagnozowanie problemów z instalacją elektryczną. Urządzenie jest przystosowane do pracy z opcjonalnym napędem silnikowym, co może być przydatne w aplikacjach wymagających zdalnego sterowania lub automatyzacji.
