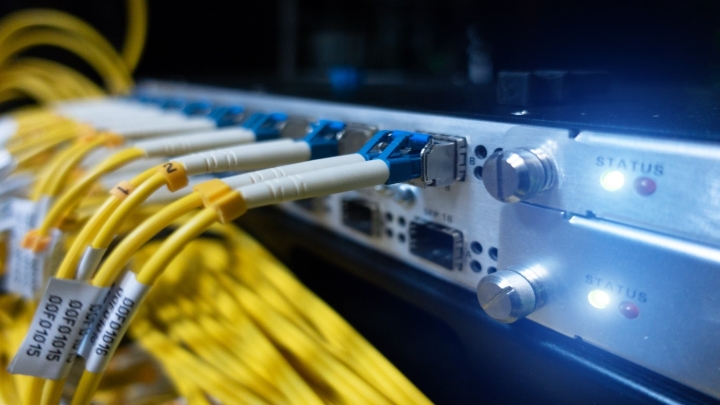

Światłowód to technologia przyszłości. W Polsce największa sieć światłowodowa należy do Orange, a jej długość wynosi ponad 100 tysięcy kilometrów. Od kilku lat popyt na usługi światłowodowe cały czas wzrasta, dlatego warto zapoznać się jak wygląda praca ze światłowodem, jakie są jego rodzaje i jak wygląda jego budowa. Praktyczne wykorzystywanie światłowodów podczas prac instalacyjnych wymaga większej wiedzy technicznej oraz precyzji niż ma to miejsce podczas prac związanych ze standardowymi skrętkami.
Zaczynasz pracę ze światłowodami? Ten artykuł jest dla Ciebie!
Po przeczytaniu będziesz wiedzieć:
- jakie są rodzaje i budowa kabli światłowodowych
- jakie są sposoby oznaczania światłowodów i jakie są systemy ich znakowania
Czego szukasz?
Zobacz kable światłowodowe w Onninen
Rodzaje światłowodów
Światłowodowe medium transmisyjne opiera się na strukturze modowej gdzie medium transmisyjnym jest światło . Światłowody mogą być także kategoryzowane na podstawie geometrii włókien i rozkładu współczynnika załamania. Na rynku istnieją światłowody jednomodowe oraz wielomodowe, które różnią się między sobą m.in. grubością szklanego rdzenia odpowiedzialnego za parametry transferu informacji.
Światłowód jednomodowy
Światłowody jednomodowe składają się z rdzenia o średnicy ok. 9 +/- 2 µm, który charakteryzuje się skokową zmianę współczynnika załamania światła. Płaszcz światłowodu jest znormalizowany i jego średnica wynosi 125 µm. Światłowody jednomodowe ulegają niskiej dyspersji międzymodowej, co powoduje powstawanie niewielkich zakłóceń. Przebieg fali świetlnej przebiega niemal równolegle do osi światłowodu, docierając do końca włókna w modzie podstawowym.
Dzięki możliowści zastosowania wielu protokołów jednocześnie, niskiej tłumienności, małej średnicy rdzenia w którym przenoszony jest tylko jeden mod światła, włókna jednomodowe doskonale sprawdzają się do transferu informacji na dalekie dystanse – nawet do 120 km bez potrzeby stosowania repeatera regenerującego sygnał. Włókna jednomodowe pozwalają na transmisję sygnału w technologii xWDM (przepływ na poziomie Tb/s). Wyróżnia się cztery podstawowe rodzaje włókien światłowodowych w światłowodach jednomodowych.
Rodzaje włókien
| Rodzaj włókna | Opis |
|---|---|
| G.552D (SM2) | Włókna z nieprzesuniętą dyspersją. Jedne z popularniejszych włókien o standardowym promieniu gięcia 30 mm. Dostosowane do transmisji fal świetlnych o długości 1310 – 1550 nm. |
| G.657A1 (S7A1) | Włókna o 2-krotnie zmniejszonym promieniu gięcia. Są to włókna o dwukrotnie zmniejszonym promieniu gięcia względem włókien standardowych SM (15 mm). Są z nimi kompatybilne. |
| G.657A2 (S7A2) | Włókna o 3-krotnie zmniejszonym promieniu gięcia. Są to włókna z promieniem gięcia na poziomie 10 mm. Są kompatybilne z włóknami jednomodowymi SM2. |
| G.657B3 (S7B3) |
Włókna o 4-krotnie zmniejszonym promieniu gięcia do 7,5 mm. Ze względu na swoją o wiele mniejszą średnicę pola modowego nie są kompatybilne z włóknami jednomodowymi SM2. |
Światłowód wielomodowy
Światłowody wielomodowe wyposażone są w o wiele większy rdzeń, którego średnica mierzy 50 µm (stare konstrukcje OM1 mierzyły nawet średnice 62,5 µm). Średnica ich płaszcza jest znormalizowana i najczęściej wynosi – podobnie jak w światłowodach jednomodowych – 125 µm. Transmisja sygnału o tej samej długości fali w światłowodach wielomodowych polega na jego rozpraszaniu pomiędzy wieloma modami, których prędkość względem falowodu może być różna, prowadząc do ograniczenia prędkości albo dystansu transmisji.
Spowodowane jest to zniekształceniem impulsu fal. Światłowody wielomodowe pozwalają na efektywną transmisję sygnału do odległości ok. 2 km (zależnie od jakości i klasy sprzętu optycznego. Powyżej tej odległości konieczne jest stosowanie repeaterów sygnału. Światłowody wielomodowe składają się aktualnie z trzech podstawowych rodzajów włókien.
Rodzaje włókien
| Rodzaj włókna | Opis |
|---|---|
| OM4 50/125 Flex | Włókna OM4 używane są z modułami SFP i kompatybilne z laserami typu VCSEL o długości fali 850 nm. |
| OM3 50/125 Flex | Włókna OM3 podlegają dyspersji, transmitują fale o długości 850 i 1300 nm. Przeznaczone są do krótkich transmisji (m.in. w obrębie jednego obiektu budowlanego). |
| OM2 50/125 | Włókna OM2, podobnie jak starej konstrukcji włókna OM1, przesyłają fale o długości 850 i 1300 nm oraz przeznaczone są do transmisji na krótkie dystanse. |
Budowa światłowodu
Światłowody składają się z trzech podstawowych elementów: rdzenia, płaszcza i pokrycia.
Rdzeń światłowodu
Rdzeń światłowodu to kluczowy element roboczy, który umożliwia transmisję fali świetlnej. Rdzeń w kablach światłowodowych wykonywany jest z materiałów krystalicznych, kwarcu, szkła lub polimerów.
Płaszcz światłowodu
Płaszcz światłowodu jest najważniejszą ochroną rdzenia i stanowi barierę dla transmitowanej fali świetlnej, zapewniając próg załamania światła.
Pokrycie światłowodu
Pokrycie światłowodu to najbardziej zewnętrzna warstwa kabla. Ten element służy do ochrony wnętrza światłowodu przed uszkodzeniami mechanicznymi i mikropęknięciami, które mogłyby powstać podczas instalacji czy transportu kabli.Pokrycie światłowodu wykonywane jest zwykle z polietylenów, polwinitów lub poliamidów odpornych na działanie wilgoci, skrajnych tempertur i UV. Wykonane jest w kilkuwarstwowej konstrukcji, co amortyzuje kabel i pozwala efektywniej absorbować energię kinetyczną.
Zobacz kable światłowodowe w Onninen
Znakowanie kabli światłowodowych na powłoce zewnętrznej
Ze względu na duże zróżnicowanie rodzajów, budowy czy pochodzenia producenta kabli światłowodowych, niezbędne jest stosowanie odpowiedniej nomenklatury pozwalającej na określenie rodzaju i parametrów kabla. Największym problemem komplikującym oznaczanie kabli światłowodowych jest stosowanie trzech odmiennych systemów znakowania kabli światłowodowych.
W Polsce, jak i w Europie, najpowszechniej stosowanym systemem oznaczania kabli światłowodowych jest system europejski, chociaż niezmiennie w Polsce wciąż stosuje się system polski.
Oznaczenia kabli światłowodowych nanoszone są na poszycie zewnętrzne, a ich prawidłowe rozpoznawanie i dekodowanie ma kluczowe znaczenie dla jakości sporządzanej dokumentacji technicznej, efektywności procesu projektowego oraz bezpieczeństwa i wydajności robót instalatorskich.
Oznaczenia kabli światłowodowych dostarczają informacji dotyczących: typ konstrukcji kabla, rodzaju uszczelnienia, rodzaju materiałów poszyć zewnętrznych, rodzaju i ilości włókien wewnątrz kabla, a także parametrów wytrzymałościowych kabla. Oznaczenia nanoszone są w odstępach 1 metra. Poza tym na zewnętrznym poszyciu kabla światłowodowego znajdziemy nazwę producenta, długość od początku odcinka (w metrach), a także dodatkowe symbole związane z przeznaczeniem kabla.
Istotnym problemem w znakowaniu kabli światłowodowych jest odmienność znakowania producenta od znakowań przyjętych przez dany system nomenklaturowy, co nierzadko może wprowadzić w błąd - zmylić projektanta, wykonawcę czy inwestora. W jaki sposób sobie z tym poradzić? Należy zawsze zwracać uwagę na szyk kodowania, pamiętając, że w przypadku niektórych kabli w oznaczeniu może brakować niektórych symboli związanych z budową kabla.
Podobnie problem ten można rozwiązać w przypadku pozostałych rodzajów kabli i przewodów. Sprawdź nasz artykuł.
Oznaczenia kabli światłowodowych
Ze względu na aktualne normy, wytyczne i wymagania, poniżej opisujemy oznaczenie kabli światłowodowych zgodne ze znakowaniem europejskim.
| Pozycja w kodzie kabla | Oznaczenie (EU) | Opis |
|---|---|---|
| Przeznaczenie kabla | ||
| 1 | ||
| A | zewnętrzny | |
| I | wewnętrzny, zewnętrzny | |
| U, I/A | wewnętrzno-zewnętrzny | |
| S | samonośny ósemkowy | |
| ADDS | samonośny osiowy | |
| Materiał 1. i 2. powłoki zewnętrznej | ||
| 2 i 3 | - | polietylenowa |
| Y | polwinitowa | |
| Q | poliuretanowa | |
| V | poliamidowa | |
| N | bezhalogenowa niepalna | |
| Xz | polietylenowa z zabezpieczeniem przeciwwilgociowym | |
| Xn | polietylnenowa niepalna | |
| Yn | polwinitowa niepalna | |
| Symbol kabla | ||
| 4 | OTK | optotelekomunikacyjny |
| OTKG | optotelekomunikacyjny górniczy | |
| Rodzaj ośrodka | ||
| 5 | ||
| r | rozetowy | |
| d | tubowy żelowany | |
| S | z tubą półścisłą albo ścisłą | |
| tm | z mikrotubą | |
| ts | tubowy z uszczelnieniem suchym | |
| rs | rozetowy z uszczelnieniem suchym | |
| tc | z tubą centralną | |
| Przewodność elektryczna | ||
| 6 | ||
| d | dielektryczny | |
| Wzmocnienie | ||
| 7 | ||
| D | wzmocniony obwód | |
| Pancerz | ||
| 8 | ||
| Fo | drut stalowy | |
| Ft | taśma stalowa pofałdowana karbonowana | |
| Ftl | taśma stalowa lakierowana | |
| Kabel płaski | ||
| 9 | ||
| p | kabel płaski | |
| Rodzaj włókien | ||
| 11 | ||
| J, Jm | Włókno jednomodowe z nieprzesuniętą dyspersją | |
| Jp | Włókno SM z przesuniętą dyspersją | |
| Jn | Włókno SM z niezerową dyspersją | |
| G | Włókno wielomodowe gradientowe | |
| Dopuszczalna siła naciągu | ||
| 12 | ||
| (liczba) kN | np. 5kN naciągu | |
Przykładowo - zgodnie z nomenklaturą europejską, kabel optyczny A-YOTGKtm 8J oznacza, że mamy do czynienia z kablem zewnętrznym (A-), w powłoce polwinitowej (Y), optokomunikacyjnym górniczym (OTG) z mikrotubą (tm) o 8 włóknach jednomodowych z nieprzesuniętą dyspersją.
Światłowód to najbardziej zaawansowana technologia transmisji danych w 2025 roku. Składa się z ultracienkich włókien szklanych lub plastikowych umieszczonych w specjalnych kablach zabezpieczających. W Polsce największa sieć światłowodowa należy do Orange i obejmuje już ponad 100 tysięcy kilometrów. Od kilku lat popyt na usługi światłowodowe cały czas wzrasta, dlatego warto zapoznać się z rodzajami światłowodów, ich budową oraz sposobami oznaczania. Praktyczne wykorzystywanie światłowodów podczas prac instalacyjnych wymaga większej wiedzy technicznej oraz precyzji niż ma to miejsce podczas prac związanych ze standardowymi skrętkami.
Spis treści
- Rodzaje światłowodów i włókien optycznych
- Parametry i specyfikacje światłowodów
- Budowa światłowodu i jego elementy
- Technologie transmisji w światłowodach
- Światłowody jednomodowe - typy i zastosowania
- Światłowody wielomodowe - standardy OM
- Instalacja i prowadzenie kabli
- Oznaczenia i znakowanie światłowodów
- Normy i standardy międzynarodowe
- Jak wybrać odpowiedni światłowód
Rodzaje światłowodów i włókien optycznych
Na rynku światłowodów w 2025 roku dostępne są dwa podstawowe rodzaje: światłowody jednomodowe i wielomodowe, które różnią się średnicą rdzenia i sposobem transmisji światła.
Światłowodowe medium transmisyjne opiera się na strukturze modowej, gdzie medium transmisyjnym jest światło. Światłowody mogą być również kategoryzowane na podstawie geometrii włókien i rozkładu współczynnika załamania. Fala świetlna rozchodzi się prawie równolegle do osi światłowodu i dociera do końca włókna w jednym modzie – tzw. modzie podstawowym.
Główne rodzaje światłowodów to:
- Światłowody jednomodowe (SMF) - rdzeń o średnicy 8-10 µm
- Światłowody wielomodowe (MMF) - rdzeń o średnicy 50 µm lub 62,5 µm
- Światłowody plastikowe (POF) - wykonane z tworzyw sztucznych
- Światłowody hybrydowe (PCF) - kombinacja plastiku i szkła
| Typ światłowodu | Średnica rdzenia | Zasięg transmisji | Zastosowanie |
|---|---|---|---|
| Jednomodowy (SMF) | 8-10 µm | do 120 km | Sieci dalekosiężne, FTTH |
| Wielomodowy OM1 | 62,5 µm | do 33 m | Starsze sieci LAN |
| Wielomodowy OM3/OM4 | 50 µm | do 550 m | Centra danych, sieci LAN |
| Plastikowy POF | 980 µm | do 100 m | Aplikacje przemysłowe |
Parametry i specyfikacje światłowodów
Kluczowe parametry światłowodów to tłumienność, dyspersja, przepustowość i promień gięcia - wartości te determinują możliwości transmisyjne i zastosowanie danego typu światłowodu.
Ten rodzaj światłowodów nadaje się do dalekosiężnej telekomunikacji światłowodowej, gdyż sygnał może być transmitowany bez regeneracji na odległość do 100 km, zaś ich żywotność wynosi 25 lat. Umożliwiają one stosowanie wielu protokołów jednocześnie, co zapewnia bardzo efektywny transfer danych.
Parametry techniczne światłowodów w 2025 roku:
Tłumienność światłowodów
- Jednomodowy 9/125 µm: 0,36 dB/km (1310 nm), 0,22 dB/km (1550 nm)
- Wielomodowy OM3: 3,0 dB/km (850 nm), 1,0 dB/km (1300 nm)
- Wielomodowy OM4: 2,5 dB/km (850 nm), 0,5 dB/km (1300 nm)
Przepustowość i prędkości transmisji
- OM1: 10 Gbps do 33 m
- OM3: 100 Gbps do 70 m, 10 Gbps do 300 m
- OM4: 100 Gbps do 150 m, 10 Gbps do 550 m
- Jednomodowy: teoretycznie nieograniczona przepustowość
Promienie gięcia
Do instalacji FTTH, czyli tych, w których włókno doprowadzane jest bezpośrednio do mieszkania lub gniazda w mieszkaniu zaleca się stosowanie włókien G.657A2 o najmniejszym promieniu gięcia. Ułatwia to znacznie pracę oraz pozwala na unikanie problemów związanych ze wzrostem tłumienia sygnału w miejscach większych zgięć (kąty proste na ścianach itp.).
Budowa światłowodu i jego elementy
Światłowód składa się z trzech podstawowych elementów: rdzenia (core), płaszcza (cladding) i pokrycia ochronnego - każdy element ma kluczowe znaczenie dla jakości transmisji sygnału świetlnego.
Pojedyncze włókno światłowodowe składa się z trzech podstawowych, współosiowych elementów: rdzenia, płaszcza oraz pokrycia ochronnego. Każdy z nich pełni istotną rolę w działaniu światłowodu, zapewniając efektywne prowadzenie sygnału świetlnego i ochronę kabla.
Rdzeń światłowodu
Rdzeń światłowodu to kluczowy element roboczy, który umożliwia transmisję fali świetlnej. Rdzeń – to centralna część włókna światłowodowego, wykonana z bardzo czystego szkła kwarcowego lub specjalnego tworzywa. Rdzeń ma średnicę zaledwie kilku do kilkudziesięciu mikrometrów (np. około 9 µm w światłowodzie jednomodowym i 50 µm w wielomodowym). Przez tak cienki rdzeń prowadzony jest sygnał – fala świetlna niosąca dane i to on odpowiada za umożliwienie jej propagacji na duże odległości.
Materiały stosowane w rdzeniu:
- Szkło kwarcowe domieszkowane GeO2 + SiO2 - najwyższa jakość
- Czyste szkło kwarcowe SiO2 - standard telekomunikacyjny
- Tworzywa sztuczne - zastosowania specjalne
Płaszcz światłowodu
Płaszcz światłowodu jest najważniejszą ochroną rdzenia i stanowi barierę dla transmitowanej fali świetlnej, zapewniając próg załamania światła. Takie dobranie materiału podyktowane jest współczynnikami załamania ośrodków. Aby wystąpiło całkowite wewnętrzne odbicie światła, współczynnik załamania płaszcza (czystego szkła) musi być niższy od współczynnika załamania rdzenia światłowodu (domieszkowanego szkła).
Standardowa średnica płaszcza to 125 µm dla wszystkich typów światłowodów telekomunikacyjnych.
Pokrycie światłowodu
Pokrycie światłowodu to najbardziej zewnętrzna warstwa kabla. Ten element służy do ochrony wnętrza światłowodu przed uszkodzeniami mechanicznymi i mikropęknięciami, które mogłyby powstać podczas instalacji czy transportu kabli.
Rodzaje pokryć zewnętrznych:
- Polietylen (PE) - zastosowania zewnętrzne
- Polichlorek winylu (PVC) - zastosowania wewnętrzne
- LSZH (Low Smoke Zero Halogen) - budynki użyteczności publicznej
- Poliamid (PA) - kable do wdmuchiwania
Technologie transmisji w światłowodach
W 2025 roku wykorzystywane są zaawansowane technologie transmisji światłowodowej, w tym WDM, DWDM i technologie koherejetnej detekcji, umożliwiające osiągnięcie przepustowości rzędu Tb/s.
Przepustowość pojedynczego kabla światłowodowego wynosi około 60 THz. Dodając dodatkowe długości fal do niemal nieograniczonego spektrum kolorów, można osiągnąć niezwykle wysokie szerokości pasma i w każdej chwili zwiększyć wydajność.
Okna transmisyjne
W światłowodach używane są różne długości fal w zależności od zastosowania:
| Okno | Długość fali | Tłumienność | Zastosowanie |
|---|---|---|---|
| Pierwsze | 850 nm | 2,0-3,5 dB/km | Sieci wielomodowe krótkodystansowe |
| Drugie | 1310 nm | 0,3-0,4 dB/km | Sieci jednomodowe, zerowa dyspersja |
| Trzecie | 1550 nm | 0,15-0,25 dB/km | Transmisje dalekosiężne |
| Pasmo L | 1565-1625 nm | 0,20-0,30 dB/km | Systemy DWDM |
Prędkość transmisji
Elektrony, które umożliwiają przesyłanie danych w przewodach miedzianych poruszają się z prędkością około jednego procenta prędkości światła. Z kolei fotony przenoszące dane w kablach światłowodowych osiągają prędkości około 70% prędkości światła. W przypadku kabli światłowodowych wynika to z faktu, że ze względu na współczynnik załamania w przewodniku fotony potrzebują nieco więcej czasu, aby dotrzeć do miejsca przeznaczenia i dlatego nigdy nie osiągają dokładnej prędkości światła. Dobrze to obrazuje, jakie różnice w prędkości istnieją pomiędzy przewodami miedzianymi, a kablami światłowodowymi.
Światłowody jednomodowe - typy i zastosowania
Światłowody jednomodowe charakteryzują się rdzeniem o średnicy 8-10 µm i umożliwiają transmisję sygnału na odległości do 120 km bez regeneracji, co czyni je idealnym rozwiązaniem dla sieci dalekosiężnych.
Jednomodowy światłowód (SMF): Posiada bardzo wąski rdzeń o średnicy około 9 mikrometrów. Jest stosowany do przesyłania światła na bardzo duże odległości z minimalnymi stratami.
Typy włókien jednomodowych
| Rodzaj włókna | Oznaczenie ITU-T | Promień gięcia | Zastosowanie |
|---|---|---|---|
| G.652D (SM2) | Standard | 30 mm | Sieci magistralne |
| G.657A1 (S7A1) | Bend insensitive | 15 mm | Sieci dostępowe |
| G.657A2 (S7A2) | Bend insensitive | 10 mm | FTTH, instalacje wewnętrzne |
| G.657B3 (S7B3) | Ultra bend insensitive | 7,5 mm | Ograniczone przestrzenie |
Jednak największą różnicą jest minimalny promień gięcia G657A1 wynoszący 10 mm, a G657A2 7.5 mm. Oznacza to, że im mniejszy promień gięcia, tym lepsza ograniczona i wąska przestrzeń, ale im mniejszy promień gięcia, tym wyższy koszt. Dlatego najlepiej wybrać odpowiedni światłowód zgodnie ze specyficznym środowiskiem konstrukcyjnym i budżetem projektu.
Zastosowania światłowodów jednomodowych
- Sieci FTTH (Fiber to the Home) - doprowadzenie światłowodu do mieszkania
- Sieci magistralne operatorów - połączenia między miastami
- Kable podmorskie - połączenia międzykontynentalne
- Sieci backhaul - połączenia stacji bazowych
- Centra danych - połączenia między budynkami
Zobacz kable światłowodowe jednomodowe w Onninen
Światłowody wielomodowe - standardy OM
Światłowody wielomodowe posiadają rdzeń o średnicy 50 µm lub 62,5 µm i są podzielone na standardy OM1, OM2, OM3, OM4 oraz najnowszy OM5, które różnią się przepustowością i zasięgiem transmisji.
Wielomodowy światłowód (MMF): Ma szerszy rdzeń o średnicy 50 lub 62,5 mikrometrów. Obecnie istnieją cztery rodzaje włókien wielomodowych: OM1, OM2, OM3 oraz OM4. Każdy z tych typów posiada różną charakterystykę Każdy "OM" posiada inne właściwości transmisji sygnału optycznego, co przekłada się przede wszystkim na przepływność transmisji oraz dystans na który może być ona przeprowadzona.
Charakterystyka światłowodów wielomodowych
| Standard | Średnica rdzenia | Kolor płaszcza | 10 Gbps zasięg | Źródło światła |
|---|---|---|---|---|
| OM1 | 62,5 µm | Pomarańczowy | 33 m | LED 850/1300 nm |
| OM2 | 50 µm | Pomarańczowy | 82 m | LED 850/1300 nm |
| OM3 | 50 µm | Morski/Turkusowy | 300 m | VCSEL 850 nm |
| OM4 | 50 µm | Fioletowy | 550 m | VCSEL 850 nm |
| OM5 | 50 µm | Limonkowy | 550 m | VCSEL WDM |
Technologie światłowodów wielomodowych
Zarówno włókno OM1 jak i OM2 pracują przy wykorzystaniu nadajników w postaci diod LED, które charakteryzują się szeroką charakterystyką widmową (emisji fal optycznych). Natomiast włókno OM3 i OM4 są zoptymalizowane do pracy z wiązkami lasera, który posiada bardzo wąską charakterystykę widmową.
Światłowód OM5, znany również jako WBMMF (szerokopasmowy światłowód wielomodowy), to najnowszy typ światłowodu wielomodowego i jest wstecznie kompatybilny z OM4. Ma taki sam rozmiar rdzenia jak OM2, OM3 i OM4. Kolor kurtki z włókna OM5 został wybrany jako limonkowy. Został zaprojektowany i skonfigurowany do obsługi co najmniej czterech kanałów WDM przy minimalnej prędkości 28 Gb/s na kanał w oknie 850-953 nm.
Przepustowość modalna światłowodów
- OM1: 200 MHz×km przy 850 nm
- OM2: 500 MHz×km przy 850 nm
- OM3: 2000 MHz×km przy 850 nm
- OM4: 4700 MHz×km przy 850 nm
- OM5: 28000 MHz×km (wielokanałowy WDM)
Instalacja i prowadzenie kabli
Instalacja kabli światłowodowych w 2025 roku wymaga zachowania minimalnych promieni gięcia (zwykle 20-krotność średnicy kabla) oraz odpowiednich sił naciągania nieprzekraczających 600 N dla kabli zewnętrznych.
Światłowód to konstrukcja bardzo lekka, lecz jednocześnie wymagająca odpowiedniego traktowania: nie wolno go zginać poniżej określonego promienia (aby nie uszkodzić włókien światłowodowych), narażać na skręcanie czy nadmierne rozciąganie. Kabel światłowodowy układa się najczęściej wewnątrz wcześniej przygotowanego peszla lub mikro kanalizacji. Stosuje się tu dwie główne metody: zaciąganie mechaniczne (z użyciem specjalnych wciągarek) oraz przedmuchiwanie, które wykorzystuje sprężone powietrze do delikatnego przemieszczenia kabla na duże odległości. Bardzo ważne jest, aby trasa kabla była płynna i stabilna – wszelkie załamania, zgniecenia lub naprężenia mogą obniżyć jakość sygnału, lub wręcz doprowadzić do uszkodzeń.
Metody instalacji kabli
- Zaciąganie mechaniczne - tradycyjna metoda z użyciem lin i wciągarek
- Przedmuchiwanie pneumatyczne - nowoczesna metoda dla mikrokabli
- Instalacja bezwykopowa - przewierty sterowane, przeciski
- Instalacja napowietrzna - na słupach i konstrukcjach
Parametry instalacyjne
| Parametr | Kable wewnętrzne | Kable zewnętrzne | Mikrokable |
|---|---|---|---|
| Promień gięcia min. | 10x średnica | 20x średnica | 15x średnica |
| Siła naciągu max. | 200 N | 600 N | 100 N |
| Prędkość wdmuchiwania | - | - | 20-30 m/min |
| Temperatura instalacji | -10°C do +60°C | -30°C do +70°C | -20°C do +60°C |
Rodzaje konstrukcji kabli
Włókna optyczne są umieszczone luźno w tubach wypełnionych żelem, który chroni przed wilgocią i wstrząsami. Są idealne do instalacji zewnętrznych, w kanałach kablowych i w podziemnych rurach. Są również stosowane w liniach napowietrznych. Wyróżnia je wysoka odporność na warunki środowiskowe i zmiany temperatury.
- Kable tubowe (loose tube) - do zastosowań zewnętrznych
- Kable ciasne (tight buffer) - do zastosowań wewnętrznych
- Mikrokable - do mikro kanalizacji
- Kable zbrojone - do instalacji w trudnych warunkach
- Kable samonośne - do instalacji napowietrznych
Oznaczenia i znakowanie światłowodów
System oznaczania kabli światłowodowych w Europie składa się z 12 pozycji określających przeznaczenie, materiały powłok, rodzaj włókien i parametry wytrzymałościowe kabla.
Ze względu na duże zróżnicowanie rodzajów, budowy czy pochodzenia producenta kabli światłowodowych, niezbędne jest stosowanie odpowiedniej nomenklatury pozwalającej na określenie rodzaju i parametrów kabla. Największym problemem komplikującym oznaczanie kabli światłowodowych jest stosowanie trzech odmiennych systemów znakowania kabli światłowodowych.
W Polsce, jak i w Europie, najpowszechniej stosowanym systemem oznaczania kabli światłowodowych jest system europejski, chociaż niezmiennie w Polsce wciąż stosuje się system polski.
| Pozycja w kodzie | Oznaczenie (EU) | Opis |
|---|---|---|
| Przeznaczenie kabla | ||
| 1 | A | zewnętrzny |
| 1 | I | wewnętrzny, zewnętrzny |
| 1 | U, I/A | wewnętrzno-zewnętrzny |
| 1 | S | samonośny ósemkowy |
| 1 | ADSS | samonośny osiowy |
| Materiały powłok | ||
| 2 i 3 | - | polietylenowa |
| 2 i 3 | Y | polwinitowa |
| 2 i 3 | N | bezhalogenowa niepalna |
| 2 i 3 | Xz | polietylenowa z zabezpieczeniem przeciwwilgociowym |
| Rodzaj włókien i pojemność | ||
| 11 | J, Jm | Włókno jednomodowe z nieprzesuniętą dyspersją (G.652) |
| 11 | Jp | Włókno SM z przesuniętą dyspersją (G.653) |
| 11 | G | Włókno wielomodowe gradientowe (OM1-OM4) |
Przykłady oznaczania kabli
Zgodnie z nomenklaturą europejską, kabel optyczny A-YOTGKtm 8J oznacza, że mamy do czynienia z kablem:
- A- zewnętrznym
- Y w powłoce polwinitowej
- OTG optotelekomunikacyjnym górniczym
- tm z mikrotubą
- 8J o 8 włóknach jednomodowych z nieprzesuniętą dyspersją
Znakowanie na powłoce zewnętrznej
Oznaczenia kabli światłowodowych nanoszone są na poszycie zewnętrzne w odstępach 1 metra i zawierają:
- Nazwa producenta
- Oznaczenie typu kabla według systemu europejskiego
- Długość od początku odcinka w metrach
- Rok produkcji lub data
- Dodatkowe symbole związane z przeznaczeniem
Normy i standardy międzynarodowe
Światłowody są regulowane przez normy ITU-T (seria G.65x), IEC i ISO, które określają parametry techniczne, metody testowania oraz klasyfikację włókien jednomodowych i wielomodowych.
Dla światłowodów jednomodowych bardziej powszechnymi są nazwy stosowane przez kolejną międzynarodową organizację ITU (International Telecommunication Union), których autorem jest dział zajmujący się standaryzacją rozwiązań w telekomunikacji (ITU-T). ITU-T jest organizacją, której rekomendacje są powszechnie znane i stosowane. W przypadku światłowodów, odpowiednią do opisywania standardów dotyczących charakterystyki mediów transmisyjnych i sieci fotonicznych jest grupa G. Dla rekomendacji dotyczących kabli światłowodowych i związanych z nimi tematów przewidziano zakres G.650-G659.
Najważniejsze normy ITU-T
| Norma ITU-T | Opis standardu | Typ włókna | Zastosowanie |
|---|---|---|---|
| G.652 | Standardowe włókno jednomodowe | 9/125 µm | Sieci magistralne |
| G.653 | Włókno z przesuniętą dyspersją | 9/125 µm | Systemy WDM |
| G.655 | Niezerowa przesunięta dyspersja | 9/125 µm | DWDM dalekosiężne |
| G.657A | Odporne na zginanie | 9/125 µm | FTTH, sieci dostępowe |
| G.651 | Wielomodowe gradientowe | 50/125 µm | Sieci lokalne |
Standardy IEC dla światłowodów wielomodowych
Przykładowe nazwy specyfikacji definiujące wymagania transmisyjne światłowodów jednomodowych i wielomodowych to OM1, OM2, OM3, OM4, OS1 i OS2. Relacje pomiędzy nimi zostaną przedstawione w dalszej części tekstu. O ile nazewnictwo włókien wielomodowych według IEC (OM...) zostało powszechnie przyjęte, o tyle nazwy OS są rzadko spotykane.
- OM1: 62,5/125 µm, 200 MHz×km przy 850 nm
- OM2: 50/125 µm, 500 MHz×km przy 850 nm
- OM3: 50/125 µm, 2000 MHz×km przy 850 nm (laser optimized)
- OM4: 50/125 µm, 4700 MHz×km przy 850 nm (laser optimized)
- OM5: 50/125 µm, wielopasmowe WDM 850-950 nm
Standardy jednomodowe OS
- OS1: Włókno jednomodowe do zastosowań wewnętrznych
- OS2: Włókno jednomodowe do zastosowań zewnętrznych
Jak wybrać odpowiedni światłowód
Wybór właściwego typu światłowodu w 2025 roku zależy od odległości transmisji, wymaganej przepustowości, środowiska instalacji oraz budżetu projektu.
Wybór odpowiedniego rodzaju kabla zależy od wielu czynników, takich jak wymagania dotyczące odległości transmisji, środowisko instalacji, parametry światłowodów, przepustowość oraz mechaniczne i środowiskowe warunki pracy.
Kryteria wyboru światłowodu
| Kryterium | Światłowód jednomodowy | Światłowód wielomodowy | Rekomendacja |
|---|---|---|---|
| Odległość | Powyżej 2 km | Do 550 m (OM4) | SM dla długich tras |
| Przepustowość | Nieograniczona teoretycznie | Ograniczona dyspersją | SM dla wysokiej przepustowości |
| Koszt początkowy | Wyższy (urządzenia aktywne) | Niższy (LED, VCSEL) | MM dla budżetowych projektów |
| Łatwość instalacji | Wymagana precyzja | Łatwiejsza obsługa | MM dla prostych instalacji |
Zastosowania typowych światłowodów
- G.657A2: FTTH, instalacje domowe - promień gięcia 7,5 mm
- G.652D: Sieci magistralne, połączenia międzymiastowe
- OM3/OM4: Centra danych, sieci kampusowe - do 550 m
- OM5: Nowoczesne centra danych z WDM
- POF: Przemysł, automotive - krótkie odległości
Porady praktyczne przy wyborze
- Planowanie przyszłości: Wybierz światłowód z rezerwą przepustowości
- Środowisko pracy: LSZH w budynkach, PE na zewnątrz
- Kompatybilność: Sprawdź zgodność z istniejącym sprzętem
- Normy lokalne: Uwzględnij wymagania przepisów krajowych
- Koszt całkowity: Włącz koszty urządzeń aktywnych i instalacji
Zobacz pełną ofertę kabli światłowodowych w Onninen
Artykuł zaktualizowany: 16 grudnia 2025
Źródło: Onninen.pl - Profesjonalna hurtownia instalacyjna
Wszystkie informacje w artykule zostały zweryfikowane przez ekspertów branżowych. W przypadku wątpliwości zawsze konsultuj się z uprawnionym specjalistą telekomunikacyjnym lub instalatorem światłowodów.
Najczęściej zadawane pytania (FAQ)
Jakie są rodzaje światłowodów dostępne na rynku w 2025 roku?
Podstawowe rodzaje to światłowody jednomodowe (SMF) z rdzeniem 8-10 µm oraz wielomodowe (MMF) o średnicy 50-62,5 µm.
Jaka jest budowa kabla światłowodowego?
Kabel światłowodowy składa się z rdzenia, płaszcza o średnicy 125 µm i pokrycia ochronnego wykonanego z różnych materiałów.
Jakie są różnice między światłowodem jednomodowym a wielomodowym?
Główną różnicą jest średnica rdzenia: 8-10 µm w jednomodowych vs 50-62,5 µm w wielomodowych.
Co oznaczają standardy OM1, OM2, OM3, OM4 i OM5?
To standardy IEC dla światłowodów wielomodowych określające przepustowość modalną i zasięg transmisji.
Jak wygląda światłowód i jak go rozpoznać wizualnie?
Światłowody mają charakterystyczne kolory płaszcza: żółty dla jednomodowych, pomarańczowy dla OM1/OM2, turkusowy dla OM3/OM4.
Jaka jest średnica światłowodu jednomodowego i wielomodowego?
Światłowód jednomodowy ma rdzeń 8-10 µm, wielomodowy 50 µm lub 62,5 µm, przy standardowej średnicy płaszcza 125 µm.
Co to jest przekrój światłowodu i jak go interpretować?
Przekrój światłowodu pokazuje koncentryczną strukturę: rdzeń, płaszcz (125 µm), bufor (250-900 µm) i powłoki ochronne.
Jakie są oznaczenia kabli światłowodowych i jak je odczytywać?
System europejski używa 12-pozycyjnego kodu określającego przeznaczenie, materiały, typ włókien i parametry wytrzymałościowe.
Jakie są typy włókien światłowodowych G.657A1, G.657A2?
To włókna jednomodowe odporne na zginanie według norm ITU-T: G.657A1 (10 mm) i G.657A2 (7,5 mm promień gięcia).
Jak wybrać odpowiedni światłowód do konkretnego zastosowania?
Wybór zależy od odległości transmisji, wymaganej przepustowości, środowiska instalacji i budżetu projektu.
Jakie są parametry światłowodów pod względem tłumienności i przepustowości?
Jednomodowe: 0,22-0,36 dB/km, wielomodowe OM4: 2,5 dB/km (850 nm). Przepustowość OM4: 4700 MHz×km.
Wszystko o światłowodach - najważniejsze informacje dla instalatorów
Światłowody wymagają precyzyjnej instalacji z zachowaniem minimalnych promieni gięcia i sił naciągu.
