Koncepcja rozwiązań modularnych jest obecnie jednym z najpopularniejszych trendów w budownictwie. Z uwagi na oczekiwania rynkowe oraz ograniczenia producentów i wykonawców, hasło rozwiązań modułowych wraz z hasłem ‘prefabrykacja’ są obecnie odmieniane we wszystkich możliwych przypadkach i liczbach.
Sprawdź mocowania Walraven Rapidstrut w hurtowni Onninen
Zastosowanie Technologi BIM w projektach od Walraven
Technologia BIM i narzędzia do niej dedykowane są aktualnie spotykane w większości realizacji. Każdy największy projekt jest obecnie realizowany w środowisku BIM – z tego powodu wizualizacja rozwiązań jest jednym z najczęstszych oczekiwań. Na bazie wizualizacji i wstępnych modeli rozwiązań możliwe jest spełnienie kolejnego oczekiwania, takiego jak opracowanie dokładnego kosztorysu, który pozwoli na kontrolę nad procesem inwestycyjnym. Kosztorys powinien być zrealizowany w jak najkrótszym czasie z zachowaniem wysokiej dokładności.
Za stosowaniem modułowego podejścia, poza etapem projektowym oraz kosztorysowym, przemawia oczekiwanie do ograniczenia czasu realizacji, co ma wymierny wpływ na końcową wartość inwestycji. Etap projektowania i specyfikacji w przypadku rozwiązań modularnych płynnie łączy się z kolejnymi etapami i procesami produkcji oraz z finalnym montażem rozwiązań.
Walraven w przeciągu ostatnich lat wielokrotnie dostarczał rozwiązania opracowane z wykorzystaniem systemów mocowania RapidStrut® oraz Maxx do budowy ram wsporczych pod urządzenia. Bardzo często dostawa konstrukcji mocującej urządzenie była początkiem dalszych prac związanych z zapewnieniem bezpiecznego dostępu do maszyn i urządzeń w celach serwisowych. Wytyczne techniczne, jaki ma zostać zapewniony dostęp do maszyn i urządzeń, są przedstawione w normach PN-EN-ISO-14122.

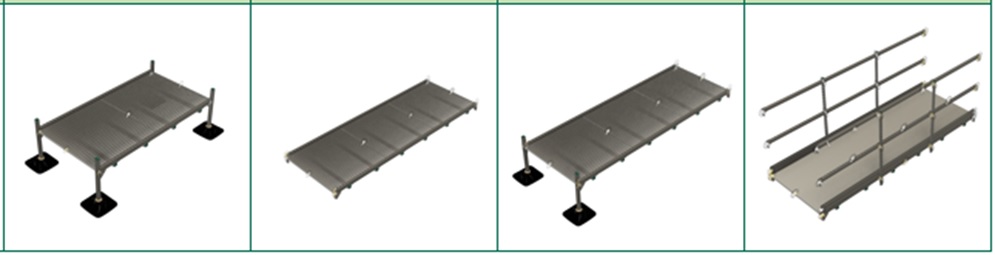

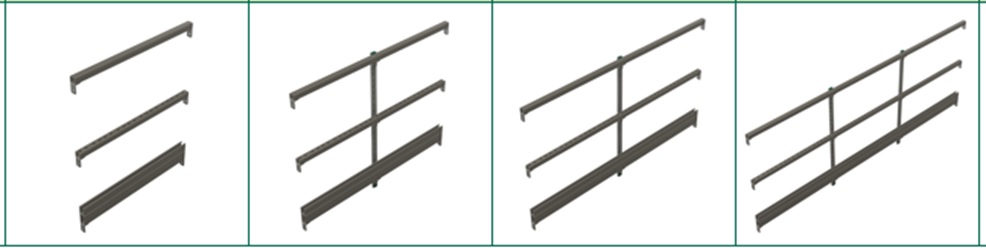

Wieloletnie doświadczenia w realizacji indywidualnych potrzeb, każdorazowo opracowywanych dla konkretnego zamówienia, zaowocowały opracowaniem zunifikowanych bloków modułowych, które umożliwiają bardzo szybką konfigurację dla większości przypadków które były by wyzwaniem projektowym dla indywidualnej analizy i opracowania. Koncepcja podestów modułowych Walraven obejmuje kilka grup podstawowych grup funkcjonalnych, które w oparciu o zunifikowaną geometrię i punkty charakterystyczne umożliwiają swobodne ich połączenie w konfigurację wpisującą się w przekazane wytyczne „projektowe”.
Przeczytaj ten wpis i dowiedz się jak skrócić czas montażu z systemem Walraven RapidRail®
Dlaczego warto zdecydować się na modularne podesty komunikacyjne?
Ostatecznym argumentem przemawiającym za modularnym podejściem do podestów komunikacyjnych i serwisowych jest możliwość dostawy w formie prefabrykowanej.
Powyższe argumenty jak:
- szybka wycena,
- dokładny kosztorys,
- elastyczne dopasowanie do rzeczywistej sytuacji.
Można rozwinąć o kolejne aspekty związane z etapem dostaw, montażu i eksploatacji:
- adaptacja bazowych modułów do niespodziewanych zmian,
- możliwość dostawy gotowych modułów,
- oszczędność czasu, projektowania, produkcji i montażu,
- wymierne oszczędności finansowe,
- łatwość montażu,
- odporność na warunki atmosferyczne,
- adaptowalność do nowych funkcji,
- bezpieczne użytkowanie dachu,
- lepsze parametry środowiskowe przez mniejszą ilość mostków termicznych,
- bardzo krótki czas realizacji (vs inne rozwiązania).
Możliwości zastosowania koncepcji modułowej podestów można przedstawić na dwóch bazowych przypadkach:

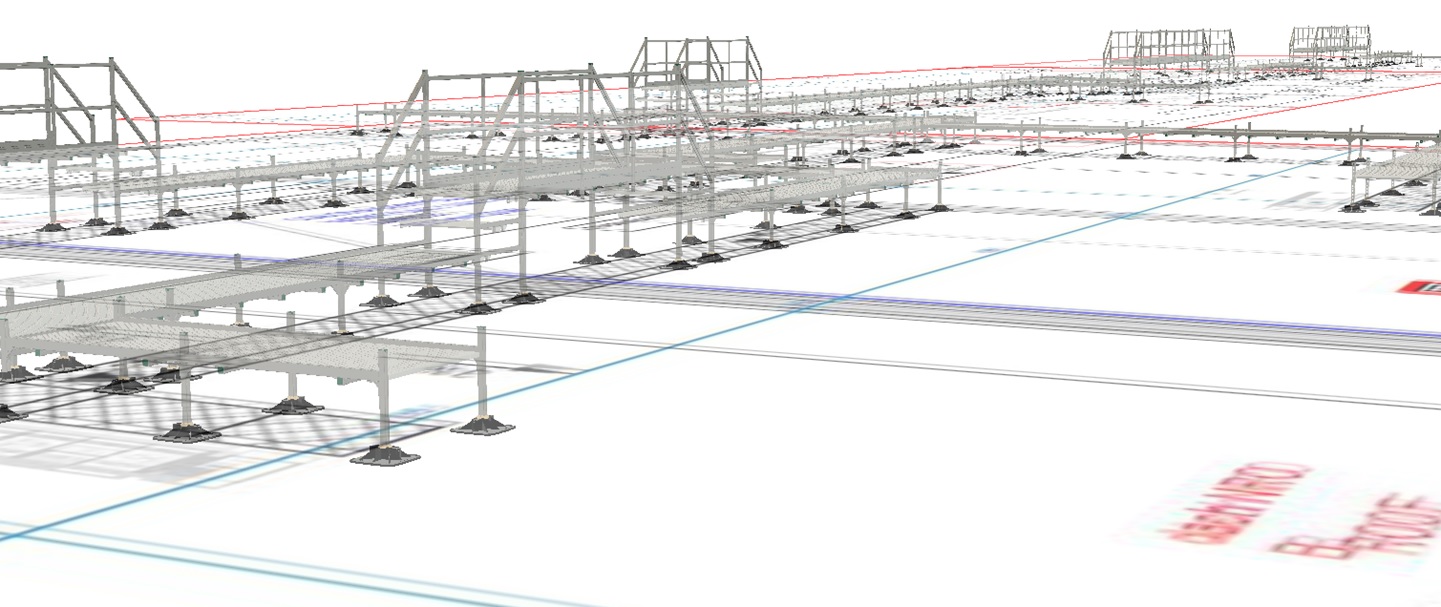

- Kompleksowe projekty komunikacyjne z umożliwieniem dostępu do wielu poziomów dachu i przejść nad elementami infrastruktury obiektu,
- Indywidualne lokalne rozwiązania komunikacji i dostępu do urządzeń,

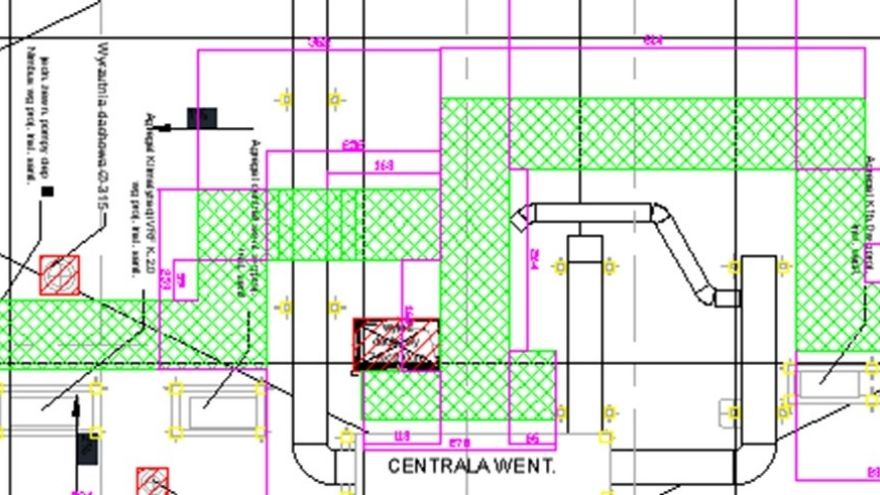

Kompleksowe opracowania zwykle obejmują koncepcję „ścieżki serwisowej”, która łączy np. wejście na dach z urządzeniem które wymaga okresowej obsługi serwisowej.
W takim podejściu pomiędzy początkiem a końcem ścieżki znajdują obiekty takie jak:

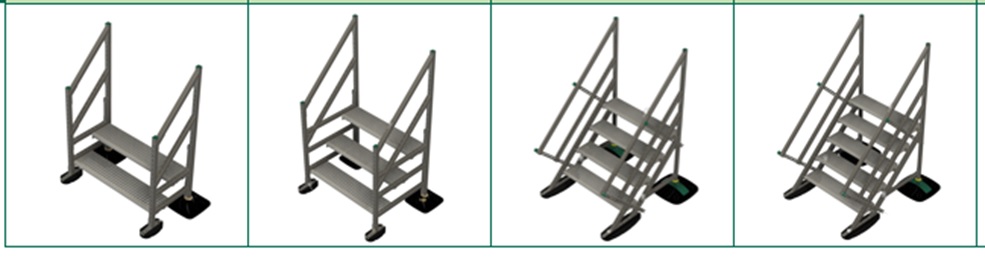

- Zmiana wysokości dachów z attyką,
- Przejście nad korytami kablowymi,
- Przejście nad kanałami wentylacyjnymi ,
które należy pokonać w bezpieczny sposób dla osoby prowadzącej serwis lecz także bez uszkodzeń tych elementów, jak też membrany dachowej.
Przeczytaj ten wpis i dowiedz się jak działają wibroizolatory walraven: gwarancja komfortu i bezpieczeństwa
Rozwiązania mogą obejmować dostęp do całego dachu lub też do wybranych obszarów w zależności od przyjętych wytycznych projektowych.
Rozwiązania lokalne często skupiają się na problematycznej lokalizacji, która wymaga dedykowanego rozwiązania z uwzględnieniem warunków brzegowych jak:
- Lokalizacja punktów podparcia,
- Wysokość / odległość dostępnych obszarów podłoża,
- Inne wymagania specyficzne dla danej lokalizacji.
Możliwość modyfikacji w projektach z wykorzystaniem Walraven

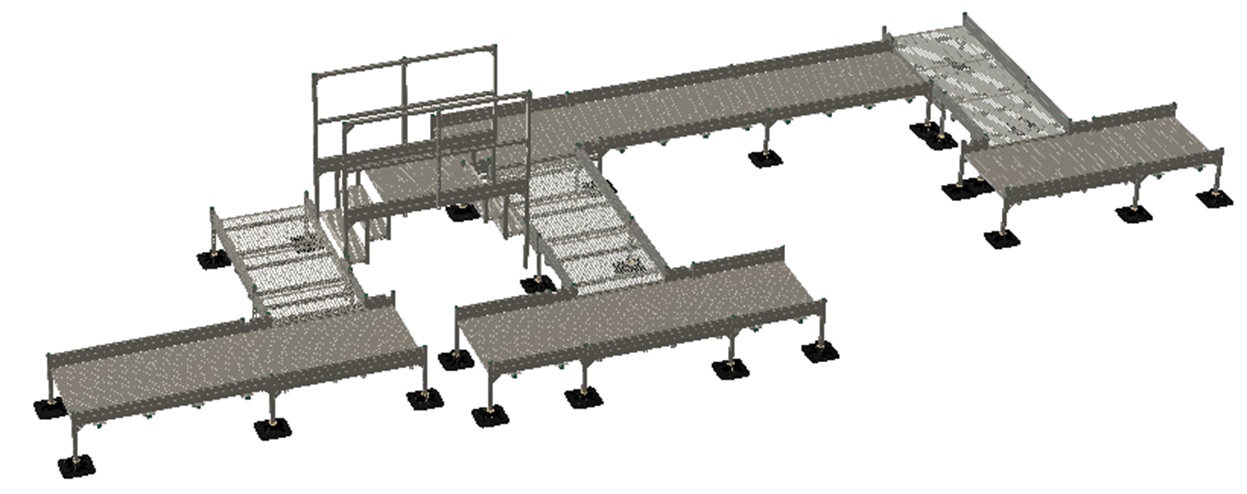

Znaczna grupa rozwiązań może zostać skonfigurowana wyłącznie z gotowych modułów na zasadzie zapewnienia dostępu na zadaną wysokość, odległość itp.
W takim przypadku finalne rozwiązanie jest zgodne z bazowymi modułami bez konieczności dalszej modyfikacji.
Przypadki bardziej skomplikowane, mogą w łatwy sposób zostać rozwiązane z wykorzystaniem 90% gotowych modułów, doposażonych w specyficzne elemetny opracowywane indywidualnie w danym przypadku.
Koncepcja modułowych podestów komunikacyjnych i serwisowych umożliwia szybkie, niezawodne i oszczędne opracowanie ścieżek serwisowych na większości obiektów. Zarówno dla nowo projektowanych obiektów jak też modernizacji i poszerzenia funkcjonalności dla instniejących już konstrukcji. Rozwiązania z wykorzystaniem podpór dachowych Yeti®, przenoszą obciążenia w sposób bezpieczny dla membraby dachowej, bez ryzyka jej uszkodzenia w związaku z koniecznością poruszania się serwisantów po połączeniach dachowych.
W przypadku zmiany koncepcji związaniej ze zmianą urządzeń lub ich lokaliacji, adaptacja istniejących konstrukcji nie narusza warstwy dachowej, co jest dodatkowym atutem ekonomicznym.
Mateusz Tekielak
Walraven
