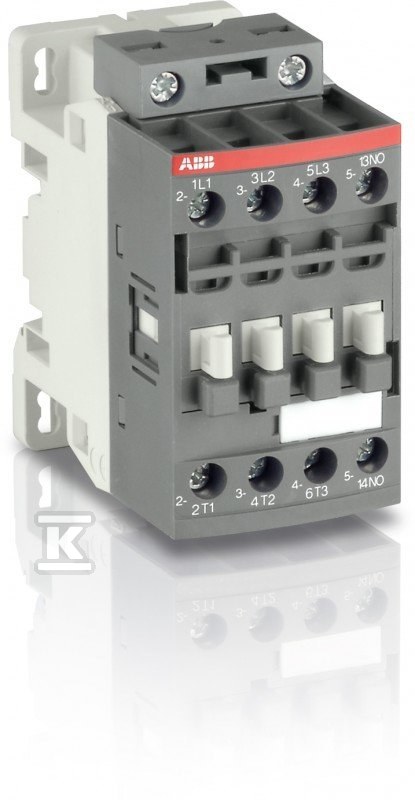

Stycznik 24-60V AC,20-60V DC AF30-30-11-11 1SBL277001R1111

Zasilanie i sterowanie w jednym urządzeniu

Urządzenie to wyróżnia się uniwersalnym cewką, która pozwala na pracę z napięciem sterowania zarówno prądu przemiennego (AC), jak i stałego (DC). Dzięki temu instalator nie musi martwić się o dobór odpowiedniego źródła zasilania dla cewki – wystarczy podać napięcie w zakresie od 24 V AC lub 20 V DC, a stycznik poprawnie zadziała. Jest to szczególnie przydatne w systemach automatyki, gdzie często występują mieszane obwody sterownicze. Napięcie robocze dla cewki jest precyzyjnie określone: dla prądu przemiennego wynosi ono 24 V (dla 50 i 60 Hz), a dla prądu stałego 20 V. Taka elastyczność upraszcza logistykę zapasowych części i projektowanie szaf sterowniczych.

Moc i zastosowanie w obwodach silnikowych

Głównym zadaniem tego stycznika jest bezpieczne załączanie i wyłączanie obwodów trójfazowych. W standardowym zastosowaniu silnikowym (kategoria AC-3) przy napięciu 400 V urządzenie obsługuje prąd do 32 A, co odpowiada mocy silnika 15 kW. Jeśli jednak mamy do czynienia z obciążeniami rezystancyjnymi, takimi jak grzałki czy oświetlenie (kategoria AC-1), jego zdolność przewodzenia rośnie do 50 A. Urządzenie jest przystosowane do pracy w sieciach o napięciu roboczym do 690 V, co czyni je uniwersalnym elementem w instalacjach przemysłowych o wyższych parametrach. Warto zauważyć, że przy zastosowaniu norm NEMA moc znamionowa wynosi około 14,9 kW, co potwierdza jego solidne parametry nawet w wymagających środowiskach amerykańskich standardów.

Konstrukcja i konfiguracja styków

Budowa urządzenia opiera się na klasycznym połączeniu śrubowym styków głównych, co gwarantuje pewny kontakt elektryczny i ułatwia montaż w szafach rozdzielczych. Wewnątrz obudowy o wymiarach 86 mm x 45 mm x 111,5 mm znajduje się trzybiegunowy układ styków głównych (wszystkie zwierny), a dodatkowo wyposażono go w jeden styk pomocniczy zwierny oraz jeden rozwierny. Taka konfiguracja pozwala nie tylko na załączanie silnika, ale też na realizację prostych funkcji sygnalizacyjnych lub blokad logicznych bez konieczności dokupowania dodatkowych modułów pomocniczych.

Dzięki kompaktowym wymiarom i precyzyjnej konstrukcji, stycznik ten mieści się w standardowych szafach rozdzielczych, nie zajmując nadmiaru miejsca. Połączenie śrubowe wymaga użycia odpowiednich narzędzi, ale zapewnia trwałość połączenia nawet przy dużych prądach rozruchowych charakterystycznych dla silników elektrycznych. To rozwiązanie sprawdza się tam, gdzie liczy się niezawodność działania przez lata ciągłej eksploatacji.
