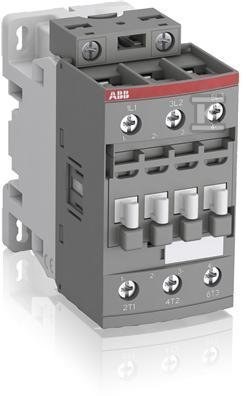

Stycznik - AF38-30-00-13, 38A, 100-250VAC/DC 1SBL297001R1300

od 1 szt.353,26 zł
brutto / szt.
dostawa 7 dni
z 180 szt.
z 180 szt.
Marka ABB
Indeks Onninen:HDM390
Indeks producenta:1SBL297001R1300
EAN:3471523111530
Opakowania zbiorcze:1 / 45 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Głębokość: 86 mm
Liczba styków głównych rozwiernych: 0
Liczba styków głównych zwiernych: 3
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Napięcie pracy dla AC 50 Hz: 690 ... 690 V
Napięcie pracy dla AC 60 Hz: 690 ... 690 V
Rodzaj napięcia sterowania: AC/DC
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Szerokość: 45 mm
Wersja modułowa: nie
Wysokość: 86 mm
Znamionowa moc pracy dla AC-3, 400 V: 18.5 kW
Znamionowa moc pracy NEMA: 18.642 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz: 100 ... 100 V
Znamionowe napięcie sterowania Us dla AC 60 Hz: 100 ... 100 V
Znamionowe napięcie sterowania Us dla DC: 100 ... 100 V
Znamionowy prąd pracy Ie dla AC-1, 400 V: 50 A
Znamionowy prąd pracy Ie dla AC-3, 400 V: 38 A

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,048 m / 0,091 m / 0,332 kg
Kod celny:85364900

Stycznik - AF38-30-00-13, 38A, 100-250VAC/DC 1SBL297001R1300

Trójbiegunowy stycznik mocy do sterowania silnikami i obwodami 3-fazowymi

Trójbiegunowy stycznik z serii AF przeznaczony jest do załączania i wyłączania silników asynchronicznych oraz obciążeń nieindukcyjnych i lekko indukcyjnych w obwodach niskiego napięcia. Trzy styki główne zwierne bez styków pomocniczych w wersji podstawowej pozwalają na budowę kompaktowego rozruchu gwiazda-trójkąt lub bezpośredniego sterowania silnikiem, a konstrukcja blokowa umożliwia późniejsze rozbudowanie o dodatkowe bloki pomocnicze.

Cewka elektroniczna zapewnia szeroki zakres napięcia sterowania 100-250 V AC 50/60 Hz oraz 100-250 V DC, co oznacza pracę w sieciach o dużych wahaniach napięcia bez konieczności stosowania dodatkowych przetwornic. Rozwiązanie to ogranicza pobór mocy w stanie załączonym i utrzymania, a wbudowana ochrona przeciwprzepięciowa eliminuje potrzebę zewnętrznych tłumików. Stycznik toleruje krótkie zaniki i zapadania napięcia zgodnie z SEMI F47-0706, co przekłada się na stabilną pracę w instalacjach przemysłowych o zmiennej jakości zasilania.

Budowa, montaż i połączenia

Obudowa ma wymiary 45 mm szerokości, 86 mm wysokości i 86 mm głębokości, przy masie netto ok. 0,31 kg. Urządzenie nie jest wykonane w wersji modułowej, ale jest przystosowane do montażu na szynie DIN TH35-15/7,5 lub na płycie za pomocą śrub. Główne styki mają połączenie śrubowe, co ułatwia szybkie podłączenie przewodów o większych przekrojach w rozdzielnicy.

Konstrukcja blokowa pozwala na dołączenie dodatkowych bloków styków pomocniczych, co zwiększa elastyczność przy projektowaniu schematów sterowania bez wymiany całego stycznika. Stopień ochrony obudowy to IP20, a styki główne pracują do napięcia 690 V AC 50/60 Hz. Prąd znamionowy pracy wynosi 38 A w kategorii AC-3 przy 400 V oraz 50 A w kategorii AC-1 przy 400 V, co odpowiada mocy znamionowej 18,5 kW dla AC-3 przy 400 V i ok. 18,642 kW w danych NEMA.

Zakres pracy i parametry sterowania

Stycznik jest przeznaczony do pracy w obwodach głównych do 690 V AC zgodnie z IEC, a w zastosowaniach UL do 600 V. Sterowanie AC/DC w jednym urządzeniu upraszcza magazynowanie i dobór aparatury na plac budowy, ponieważ ta sama cewka obejmuje zarówno zasilanie przemienne 50/60 Hz, jak i stałe. Dzięki temu jeden typ stycznika może być stosowany w Europie, Azji i Ameryce Północnej bez zmiany cewki.

Elektroniczny interfejs cewki zapewnia zmniejszone pobory przy załączaniu i utrzymaniu, szczególnie w obwodach sterowania AC. Wbudowane tłumienie przepięć chroni cewkę przed uszkodzeniem przy wyłączaniu, a szeroki zakres napięcia sterowania 100-250 V pozwala na pracę przy spadkach napięcia typowych dla sieci przemysłowych.

Zastosowanie i zgodność

Urządzenie sprawdza się w sterowaniu trójfazowymi silnikami napędowymi, pompami, wentylatorami oraz w łączeniu obwodów mocy ogólnego przeznaczenia. Typowe aplikacje to przemysł, automatyka maszyn i rozruchy silników w rozdzielnicach niskiego napięcia. Montaż na szynie DIN oraz kompaktowe gabaryty pozwalają na gęste upakowanie aparatury w szafie.

Stycznik spełnia wymagania norm IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 oraz CSA C22.2 No.14. Znamionowy prąd pracy 38 A w AC-3 przy 400 V i 50 A w AC-1 przy 400 V, w połączeniu z szerokim zakresem sterowania 100-250 V AC/DC, czyni go uniwersalnym elementem do instalacji wymagających niezawodnego załączania przy zmiennych warunkach zasilania.
