Stycznik 24-60V AC,20-60V DC AF38-30-11-11 1SBL297001R1111

Zasilanie i zastosowanie w obwodach silnikowych

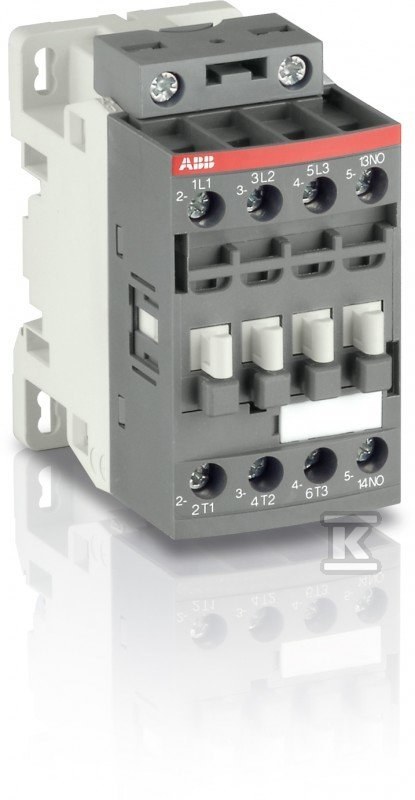

Urządzenie AF38-30-11-11 to trójbiegunowy stycznik przeznaczony do bezpiecznego załączania i wyłączania obwodów prądu przemiennego oraz stałego. Jego kluczową cechą jest uniwersalna cewka sterująca, która obsługuje napięcia w szerokim zakresie: od 24 V AC (dla sieci 50 i 60 Hz) aż po 20–60 V DC. Dzięki temu nie trzeba dobierać osobnych wersji dla różnych źródeł zasilania sterowania – jeden model sprawdza się w instalacjach przemysłowych, gdzie napięcie sterujące może być niestabilne lub pochodzić z różnych układów.

W warunkach pracy AC-3 (silniki klatkowe), stycznik ten wytrzymuje prąd znamionowy 38 A przy napięciu 400 V, co odpowiada mocy silnika 18,5 kW. Dla obciążeń rezystancyjnych (kategoria AC-1) jego zdolność przewodzenia rośnie do 50 A. Taka konstrukcja sprawia, że urządzenie jest idealne do sterowania pompami, wentylatorami czy przenośnikami, gdzie występują typowe prądy rozruchowe.

Konstrukcja, montaż i dodatkowe funkcje

Stycznik został zaprojektowany z myślą o trwałości i łatwości serwisu. Główny obwód elektryczny realizowany jest poprzez połączenia śrubowe, które gwarantują pewny styk nawet przy dużych prądach roboczych. Wymiary urządzenia wynoszą 45 mm szerokości, 86 mm wysokości oraz 111,5 mm głębokości, co pozwala na jego montaż w standardowych rozdzielnicach bez konieczności stosowania dodatkowych adapterów modułowych.

Warto zwrócić uwagę na wyposażenie w styki pomocnicze. Urządzenie posiada jeden styk zwierny (NO) – przydatny do sygnalizacji załączenia lub blokady logicznej – oraz jeden styk rozwierny (NC), niezbędny w obwodach bezpieczeństwa lub jako sygnał stanu "wyłączony". Dzięki temu instalator może zrezygnować z dokupowania oddzielnych modułów pomocniczych w prostszych aplikacjach, co upraszcza okablowanie i redukuje liczbę elementów w szafie sterowniczej.

Zgodność z normami i warunki pracy

Urządzenie jest przystosowane do pracy w sieciach o napięciu roboczym do 690 V (zarówno dla częstotliwości 50 Hz, jak i 60 Hz). W kategorii NEMA jego moc znamionowa wynosi około 18,6 kW, co potwierdza jego uniwersalność w zastosowaniach międzynarodowych.

Praktyczne znaczenie tych danych objawia się bezpośrednio w eksploatacji: prąd znamionowy na poziomie 38 A dla kategorii AC-3 pozwala na bezpieczne załączanie silników o mocy do 18,5 kW przy napięciu 400 V, podczas gdy elastyczne napięcie sterowania (zakres od 24 V AC po 20–60 V DC) eliminuje potrzebę stosowania konwerterów lub dedykowanych cewek dla różnych źródeł zasilania. Trzy główne styki zwiernie zapewniają pełną kontrolę nad obwodem trójfazowym bez konieczności rozbudowy o dodatkowe moduły kontaktorowe, a dostępność jednego styku pomocniczego zwiernego oraz jednego rozwiernego ułatwia implementację prostych funkcji sygnalizacyjnych i blokujących bezpośrednio na korpusie urządzenia. Podłączenie śrubowe gwarantuje stabilność połączeń dla przewodów o odpowiednim przekroju, niezbędnych przy tak wysokich wartościach prądowych.

Dzięki precyzyjnej konstrukcji i zgodności z wymaganiami dla niskiego napięcia, stycznik ten stanowi solidny element w systemach automatyki przemysłowej, zapewniając niezawodne działanie przez lata intensywnej eksploatacji.
