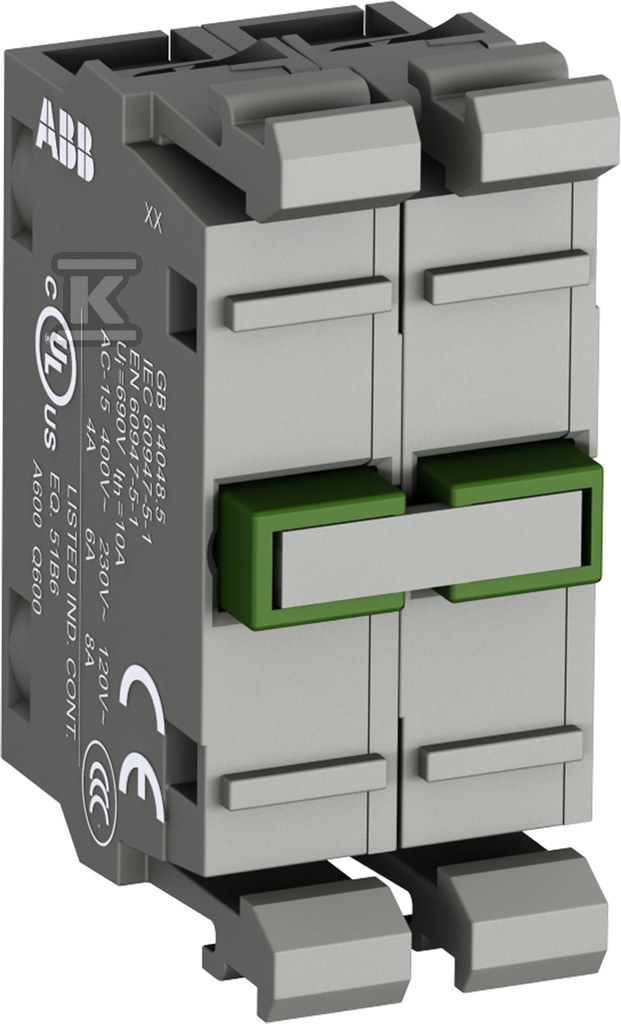

MCB-02-Blok styków 2NC 1SFA611610R1020

Blok styków MCB-02 – dodatkowy kontakt dla wyłączników ABB

Blok styków MCB-02 to moduł rozszerzający funkcjonalność wyłączników nadprądowych ABB serii S200. Pozwala na dodanie dwóch styków pomocniczych (2NC – dwa normalnie zwarte) do istniejącego wyłącznika, co jest szczególnie przydatne w systemach sterowania i sygnalizacji. Montaż jest prosty i odbywa się od góry, co ułatwia instalację i serwisowanie.

Funkcjonalność i zastosowanie

Blok MCB-02 rozszerza możliwości sygnalizacyjne wyłącznika, umożliwiając monitorowanie jego stanu. Dwa stykowe wyjścia normalnie zwarte (NC) mogą być wykorzystane do:

• Sygnalizacji zadziałania wyłącznika – informacja o wyłączeniu obwodu z powodu przeciążenia lub zwarcia.
• Sterowania innymi urządzeniami – np. uruchomienie alarmu lub wyłączenie zasilania innych elementów instalacji w przypadku awarii.
• Integracji z systemami automatyki budynkowej (BMS) lub przemysłowej automatyki (SCADA).

Połączenie śrubowe zapewnia niezawodne i trwałe połączenia elektryczne, a sposób montażu czołowego gwarantuje stabilność i łatwość integracji z istniejącą instalacją. Blok styków jest przeznaczony do pracy z prądem znamionowym 6A dla AC-15 przy napięciu 230V, co czyni go odpowiednim dla wielu zastosowań w obwodach sterowania i pomocniczych.

Montaż i kompatybilność

Blok MCB-02 jest dedykowany do montażu na wyłącznikach ABB serii S200. Montaż odbywa się od góry, co minimalizuje potrzebę ingerencji w istniejącą instalację elektryczną. Należy pamiętać o zachowaniu odpowiednich zasad bezpieczeństwa podczas pracy z urządzeniami pod napięciem. Brak oprawki eliminuje potrzebę stosowania dodatkowych elementów mocujących, upraszczając proces instalacji.
