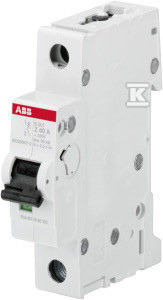

S201-Z4 wyłącznik nadmiarowo-prądowy 2CDS251001R0338

Wyłącznik nadmiarowo-prądowy S201-Z4 to element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Urządzenie, dzięki charakterystyce Z, zapewnia skuteczną ochronę obwodów, szczególnie tych z urządzeniami generującymi prądy udarowe, jak silniki czy transformatory. Jest to kluczowe w zapewnieniu ciągłości działania i bezpieczeństwa użytkowania.

Ochrona i funkcjonalność

Wyłącznik S201-Z4 został zaprojektowany do pracy w instalacjach o napięciu znamionowym 230 V, oferując prąd znamionowy 4 A. Jego budowa zapewnia wysoką niezawodność i długą żywotność. Znamionowa zdolność wyłączania zwarcia (Icn) wynosi 6 kA przy 230 V oraz 6 kA przy 400 V, a zdolność Icu sięga 10 kA zarówno przy 230 V jak i 400 V – co gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia awarii. Stopień ochrony IP20 wskazuje na zabezpieczenie przed dotknięciem palcem, co jest istotne z punktu widzenia bezpieczeństwa użytkowników.

Montaż i zastosowanie

Wyłącznik S201-Z4 jest przeznaczony do montażu na szynie DIN, zajmując szerokość jednego modułu (18 mm). Akceptuje przekroje przewodów jednodrutowych od 0.75 mm2 do 35 mm2 oraz wielożyłowych od 0.75 mm2 do 25 mm2. Dzięki temu można go łatwo dopasować do różnych typów instalacji elektrycznych. Temperatura otoczenia w warunkach pracy mieści się w zakresie od -25°C do +55°C, co pozwala na jego stosowanie w szerokim zakresie warunków środowiskowych. Dodatkowa możliwość rozbudowy o akcesoria zwiększa jego funkcjonalność i elastyczność.

Charakterystyka i zgodność z normami

Charakterystyka wyzwalania Z oznacza opóźniony czas reakcji na wzrost prądu, co jest szczególnie ważne dla urządzeń generujących krótkotrwałe przeciążenia – takich jak silniki elektryczne czy transformatory. Wyłącznik spełnia wymagania norm EN 60898 oraz IEC 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe izolacji Ui wynosi 440 V a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Klasa ograniczenia energii to 3 a kategoria przepięcia to III.
