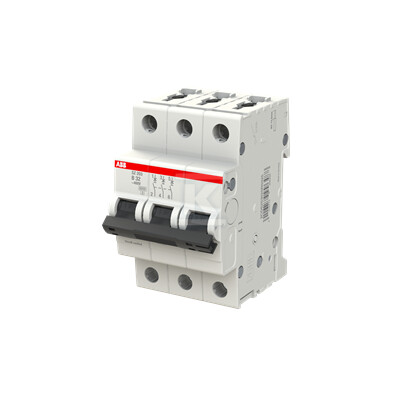

SZ203-B32 wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 32A, 6kA, AC 2CDS253025R0325

Bezpieczeństwo i niezawodność w Twojej instalacji elektrycznej

Ten trójbiegunowy wyłącznik nadprądowy ABB serii SZ203-B32 to kluczowy element zapewniający ochronę instalacji elektrycznej przed skutkami przeciążeń i zwarć. Zaprojektowany zarówno z myślą o profesjonalnych instalatorach, jak i użytkownikach końcowych, gwarantuje niezawodne działanie i bezpieczeństwo w każdym środowisku. Znamionowy prąd 32A oraz zdolność wyłączania zwarcia 6kA (przy 400V AC) czynią go idealnym rozwiązaniem dla szerokiego zakresu zastosowań.

Wyłącznik charakteryzuje się charakterystyką B, co oznacza, że reaguje szybko na krótkotrwałe skoki prądu, ale jest bardziej tolerancyjny na chwilowe przeciążenia, typowe np. przy uruchamianiu silników. To zapobiega niepotrzebnemu wyłączaniu się obwodu podczas normalnej pracy urządzeń. Montaż na szynie DIN TH35-7.5 lub TH35-15 jest prosty i intuicyjny, a szerokość 3 modułów pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.

Konstrukcja i parametry dla wymagających

Obudowa wykonana z wytrzymałego tworzywa izolacyjnego (grupa I, RAL 7035) zapewnia trwałość i odporność na uszkodzenia mechaniczne. Stopień ochrony IP20 gwarantuje ochronę przed dotknięciem przypadkowym, a możliwość montażu w dowolnej pozycji ułatwia instalację nawet w trudno dostępnych miejscach. Wyłącznik spełnia wymagania kategorii przepięcia III oraz stopnia zanieczyszczenia 2, co potwierdza jego wysoką jakość i niezawodność.

Znamionowe napięcie izolacji Ui wynosi 440V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4kV – wartości te zapewniają bezpieczną pracę w różnych warunkach sieciowych. Przekrój przyłączanego przewodu jednodrutowego to od 0.75 do 35 mm2, a wielożyłowego od 0.75 do 25 mm2, co daje dużą elastyczność przy doborze przewodów zasilających. Temperatura otoczenia w warunkach pracy mieści się w zakresie od -25 do +55°C, co pozwala na stosowanie wyłącznika nawet w trudnych warunkach klimatycznych.

Kluczowe cechy i korzyści

• Ochrona przed przeciążeniem i zwarciem: Zapewnia bezpieczeństwo instalacji elektrycznej i podłączonych urządzeń.
• Charakterystyka B: Optymalna dla obwodów z urządzeniami o dużym prądzie rozruchowym (np. silniki).
• Zdolność wyłączania zwarcia 6kA: Gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia zwarcia.
• Montaż na szynie DIN: Szybki i łatwy montaż w standardowych rozdzielnicach.
• Trwała konstrukcja: Wykonana z wysokiej jakości materiałów zapewniających długą żywotność.
• Szeroki zakres temperatur pracy: Możliwość stosowania w różnych warunkach klimatycznych (-25…+55°C).
• Zgodność z normami: Spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60664-1, co potwierdza jego bezpieczeństwo i niezawodność.
• Elastyczność przyłączeniowa: Akceptuje przewody jednodrutowe o przekroju do 35 mm2 oraz wielożyłowe do 25 mm2.
