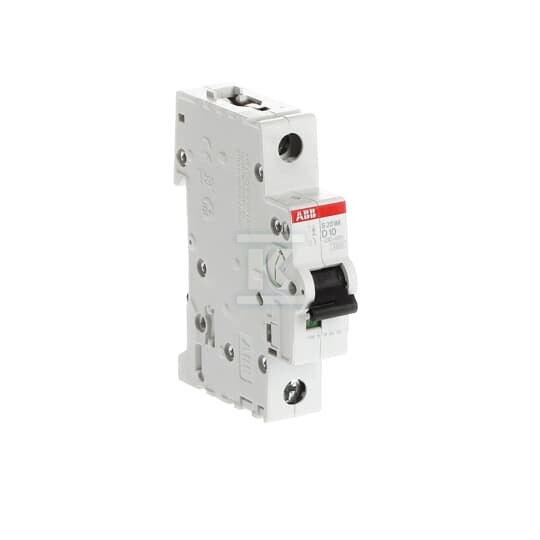

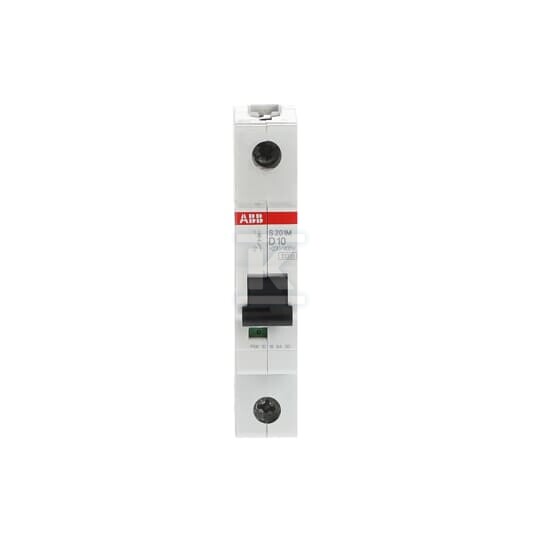

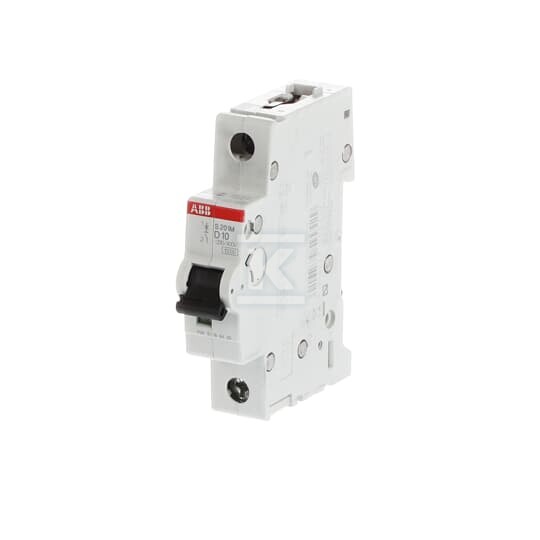

Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka D, 10A, 10kA, AC | S201M-D10 2CDS271001R0101
Metody płatności
%
Korzyści dla firm
Seria:S200M
Indeks Onninen:CMG049
Indeks producenta:2CDS271001R0101
EAN:4016779599429
Opakowania zbiorcze:1 szt.
Pobierz kartę
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka D, 10A, 10kA, AC | S201M-D10 2CDS271001R0101 - opis
Wyłącznik nadmiarowo-prądowy o charakterystyce D i prądzie znamionowym 10A jest urządzeniem niezwykle istotnym dla bezpieczeństwa instalacji elektrycznych. Jego główną zaletą jest zdolność do szybkiego reagowania na przeciążenia oraz krótkie spięcia, co zapobiega uszkodzeniom sprzętu elektrycznego i pożarom. Charakterystyka wyzwalania typu D sprawia, że wyłącznik ten znajduje zastosowanie w obwodach z dużymi prądami rozruchowymi, takich jak silniki czy transformatory.Zdolność zwarciowa wynosząca aż 10kA świadczy o wysokiej odporności na ekstremalne warunki pracy i gwarantuje skuteczne odłączenie obwodu nawet przy bardzo dużych prądach zwarcia. To kluczowe dla miejsc, gdzie ryzyko wystąpienia wysokich wartości prądu zwarcia jest znaczące.Napięcie znamionowe urządzenia
Czytaj więcej
DANE TECHNICZNE
Charakterystyka wyzwalania: D
Głębokość wbudowania: 69 mm
Jednocześnie rozłączany biegun N: nie
Kategoria przepięcia: 3
Klasa ograniczenia energii: 3
Liczba biegunów (całkowita): 1
Liczba biegunów chronionych: 1
Montaż podtynkowy: nie
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 230 V
Napięcie znamionowe izolacji Ui: 440 V
Prąd znamionowy: 10 A
Przekrój przyłączanego przewodu jednodrutowego: 0.75 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 0.75 ... 25 mm2
Rodzaj napięcia: Inne
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 3
Straty mocy: 1.6 W
Szerokość wyrażona liczbą modułów: 1
Temperatura otoczenia w warunkach pracy: -25 ... 55 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V: 15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V: 15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga:0,074 m / 0,022 m / 0,093 m / 0,135 kg
Kod celny:85362010
