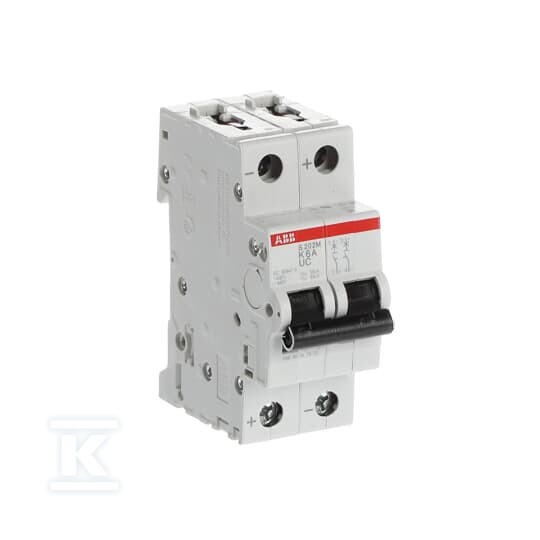

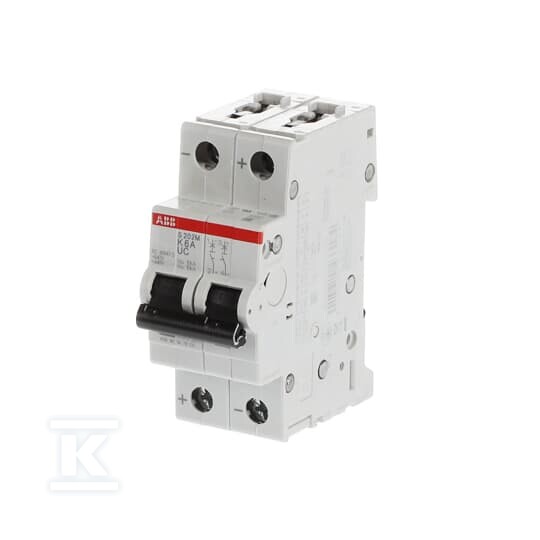

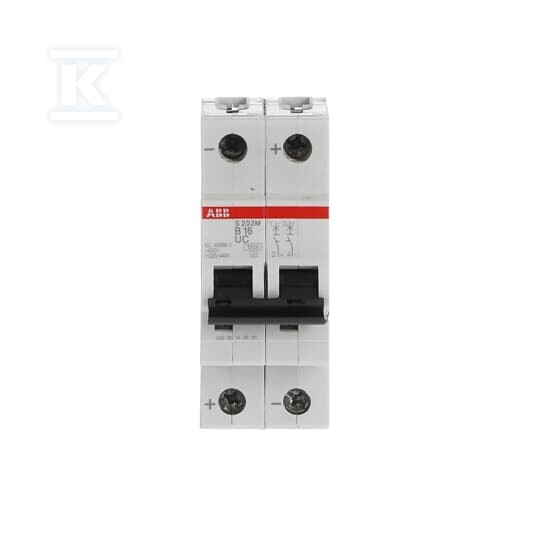

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 16A, 10kA, AC/DC | S202M-B16UC 2CDS272061R0165

Wyłącznik nadmiarowo-prądowy – niezawodna ochrona instalacji

Ten dwubiegunowy wyłącznik nadprądowy z charakterystyką B to kluczowy element zabezpieczenia obwodów elektrycznych. Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami, chroniąc zarówno urządzenia, jak i instalację elektryczną. Jego kompaktowa budowa (szerokość 2 modułów) ułatwia montaż w rozdzielnicach, oszczędzając cenną przestrzeń.

Charakterystyka i zastosowanie

Wyłącznik S202M-B16UC został zaprojektowany do pracy w systemach TN i IT, oferując uniwersalność zastosowania w różnych typach instalacji. Charakterystyka B oznacza, że wyłącznik reaguje szybko na wzrost prądu zwarciowego, ale jest bardziej tolerancyjny na krótkotrwałe skoki prądu podczas uruchamiania urządzeń z silnikiem – co jest szczególnie ważne w przypadku odbiorników indukcyjnych. Znamionowa zdolność wyłączania zwarciowego na poziomie 10kA (przy 400V i 230V) oraz 15kA (zgodnie z IEC 60947-2) gwarantuje bezpieczeństwo nawet w przypadku poważnych awarii.

• Ochrona przed przeciążeniem: Zapobiega uszkodzeniom przewodów i urządzeń spowodowanym zbyt dużym obciążeniem.
• Ochrona przed zwarciem: Natychmiastowo odłącza obwód w przypadku wystąpienia zwarcia, minimalizując ryzyko pożaru i uszkodzeń.
• Uniwersalność: Nadaje się do stosowania w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Kompaktowe wymiary: Szerokość 2 modułów pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.
• Zgodność z normami: Spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, zapewniając wysoki poziom bezpieczeństwa i niezawodności.

Parametry i konstrukcja

Wyłącznik charakteryzuje się solidną konstrukcją i wysoką jakością wykonania. Przekrój przyłączanego przewodu jednodrutowego do 35 mm2 oraz wielożyłowego do 25 mm2 zapewnia elastyczność podłączenia różnych typów przewodów. Stopień ochrony IP20 chroni przed dotknięciem przypadkowym, a temperatura otoczenia w warunkach pracy od -25°C do +55°C umożliwia montaż w różnych środowiskach. Dodatkowo, możliwość montażu dodatkowego wyposażenia zwiększa funkcjonalność wyłącznika i pozwala na dostosowanie go do specyficznych potrzeb instalacji. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 4kV co zapewnia dodatkowe bezpieczeństwo podczas przepięć. Straty mocy wynoszą 4.94W co wpływa na efektywność energetyczną instalacji.
