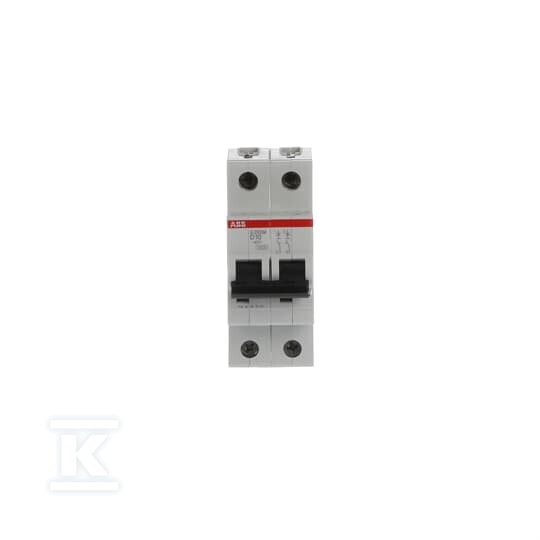

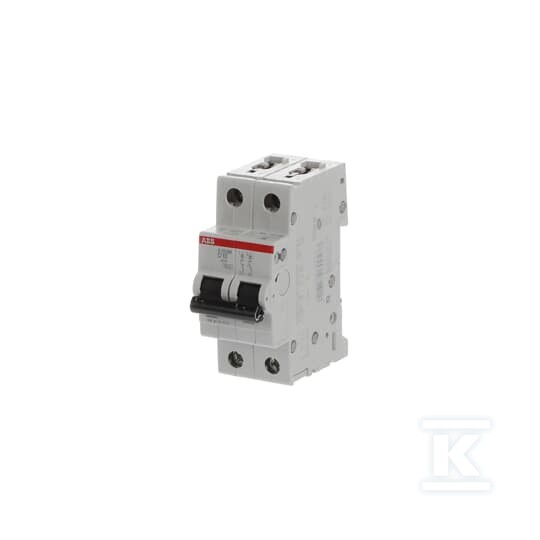

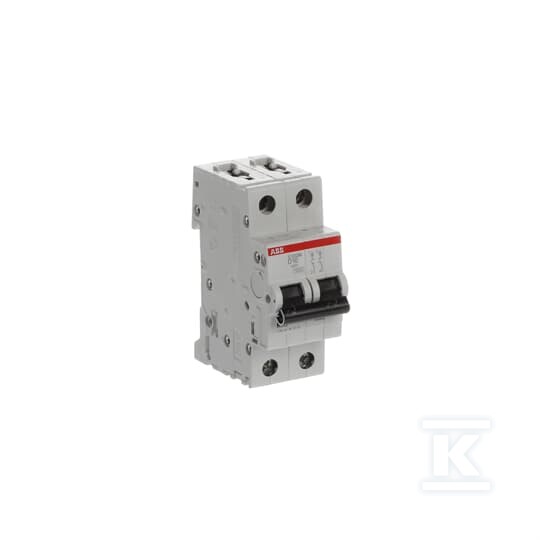

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka D, 10A, 10kA, AC | S202M-D10 2CDS272001R0101

Wyłącznik nadmiarowo-prądowy S202M-D10 to dwubiegunowe zabezpieczenie przeznaczone do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się prądem znamionowym 10A oraz wysoką zdolnością wyłączania zwarciowego – do 10kA przy 400V AC, co czyni go niezawodnym elementem w systemach dystrybucji energii.

Ten model, o charakterystyce D, został zaprojektowany z myślą o aplikacjach wymagających opóźnionej reakcji na krótkotrwałe skoki prądu. Oznacza to, że doskonale sprawdzi się w obwodach zasilających urządzenia o dużym prądzie rozruchowym, takie jak silniki czy transformatory. Charakterystyka D pozwala na uniknięcie niepotrzebnych wyłączeń spowodowanych chwilowymi przeciążeniami, jednocześnie zapewniając skuteczną ochronę przed poważniejszymi awariami.

Wyłącznik S202M-D10 jest montowany na szynie DIN i posiada stopień ochrony IP20, co gwarantuje bezpieczeństwo użytkowania w standardowych warunkach środowiskowych. Jego kompaktowe wymiary (szerokość 2 modułów, głębokość 69mm) ułatwiają instalację nawet w ograniczonej przestrzeni. Znamionowe napięcie izolacji Ui wynosi 440V AC, a napięcie znamionowe to 400V AC. Zgodność z normami EN 60898-1 i EN 60947-2 potwierdza jego wysoką jakość i bezpieczeństwo użytkowania zarówno w instalacjach mieszkaniowych, komercyjnych jak i przemysłowych.

• Zapewnia kompleksową ochronę instalacji elektrycznej przed przeciążeniem i zwarciem.
• Charakterystyka D jest idealna do obwodów z urządzeniami o dużym prądzie rozruchowym – silnikami czy transformatorami – pozwalając uniknąć niepotrzebnych wyłączeń.
• Wysoka zdolność wyłączania zwarciowego do 10kA przy 400V AC gwarantuje bezpieczeństwo w przypadku awarii.
• Montaż na szynie DIN ułatwia i przyspiesza instalację.
• Kompaktowe wymiary (szerokość 2 modułów) pozwalają zaoszczędzić miejsce w rozdzielnicy.
• Zgodność z normami EN 60898-1 i EN 60947-2 potwierdza wysoką jakość i bezpieczeństwo produktu.
• Szeroki zakres temperatur pracy od -25°C do +55°C umożliwia zastosowanie w różnych warunkach środowiskowych.

Wyłącznik ten umożliwia podłączenie przewodów jednodrutowych o przekroju od 0.75 mm2 do 35 mm2 oraz wielożyłowych od 0.75 mm2 do 25 mm2. Jego straty mocy wynoszą jedynie 3.2W, co przekłada się na efektywne wykorzystanie energii elektrycznej. Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 wynosi aż 15kA przy 400V oraz 25kA przy napięciu 230V, co dodatkowo zwiększa poziom bezpieczeństwa instalacji.
