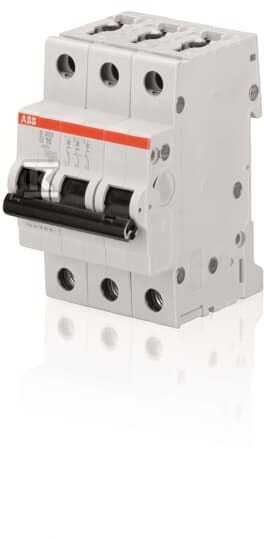

Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 4A, 6kA, AC | S203-B4 2CDS253001R0045

Wyłącznik nadprądowy – niezawodna ochrona instalacji elektrycznej

Ten trójbiegunowy wyłącznik nadprądowy serii Standard od ABB to kluczowy element każdej bezpiecznej i sprawnej instalacji elektrycznej. Zaprojektowany do ochrony obwodów przed przeciążeniem i zwarciem, zapewnia niezawodne działanie w domach, mieszkaniach oraz obiektach przemysłowych. Charakterystyka B oznacza, że wyłącznik reaguje szybko na wzrost prądu, ale jest też odporny na krótkotrwałe skoki, co jest szczególnie ważne przy podłączaniu urządzeń z silnikami elektrycznymi.

Funkcjonalność i parametry

Wyłącznik ten posiada prąd znamionowy 4A i zdolność wyłączania zwarciowego 6kA przy napięciu 400V, co gwarantuje skuteczną ochronę w typowych zastosowaniach. Znamionowa zdolność wyłączania zwarciowego Icu przy 230V wynosi aż 20kA. Montaż na szynie TH35 pozwala na łatwą i szybką instalację w rozdzielnicy. Szerokość 3 modułów zapewnia kompaktowe wymiary, a stopień ochrony IP20 chroni przed dotknięciem i wniknięciem ciał stałych.

• Zdolność wyłączania: 6kA (przy 400V), 20kA (przy 230V) – wysoka wartość zapewnia bezpieczeństwo nawet w przypadku dużych przepływów prądu zwarciowego.
• Charakterystyka B: idealna do obwodów oświetleniowych i gniazdkowych, a także do ochrony urządzeń z silnikami o niskim prądzie rozruchowym.
• Przekrój przewodów: możliwość podłączenia przewodów o przekroju od 0.75 mm2 do 25 mm2 (wielozylnych) oraz od 0.75 mm2 do 35 mm2 (jednodrutowych) – szeroki zakres ułatwia dopasowanie do różnych typów instalacji.
• Temperatura pracy: zakres temperatur otoczenia od -25°C do +55°C – umożliwia pracę w trudnych warunkach środowiskowych.
• Kategoria przepięcia: III – zapewnia ochronę przed przepięciami w instalacjach elektrycznych.
• Montaż: na szynie TH35 – standardowe rozwiązanie ułatwiające instalację i wymianę urządzenia.

Konstrukcja i zastosowanie

Wyłącznik wykonany jest z wysokiej jakości materiałów, co gwarantuje jego trwałość i niezawodność. Kompaktowa konstrukcja pozwala na oszczędne wykorzystanie przestrzeni w rozdzielnicy. Przeznaczony jest do stosowania w obwodach o napięciu znamionowym 400V oraz kategorii przepięcia III. Zgodność z normami EN 60898 oraz IEC 60947-2 potwierdza jego bezpieczeństwo i jakość wykonania. Stopień zanieczyszczenia 3 oznacza, że urządzenie jest przystosowane do pracy w środowiskach o umiarkowanym poziomie zanieczyszczeń.
