Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 16A, 10kA, AC | S203M-D16 2CDS273001R0161

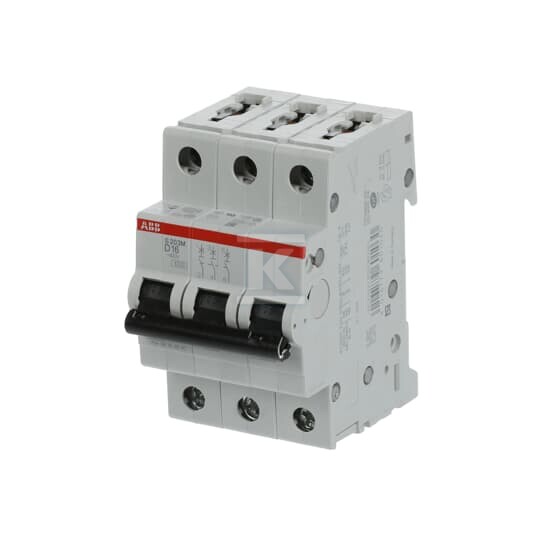

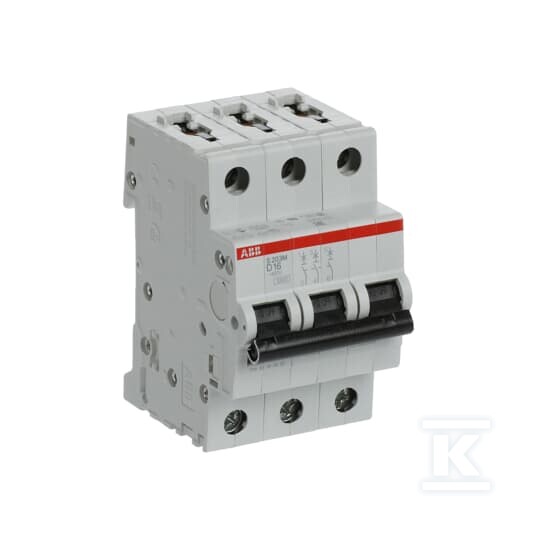

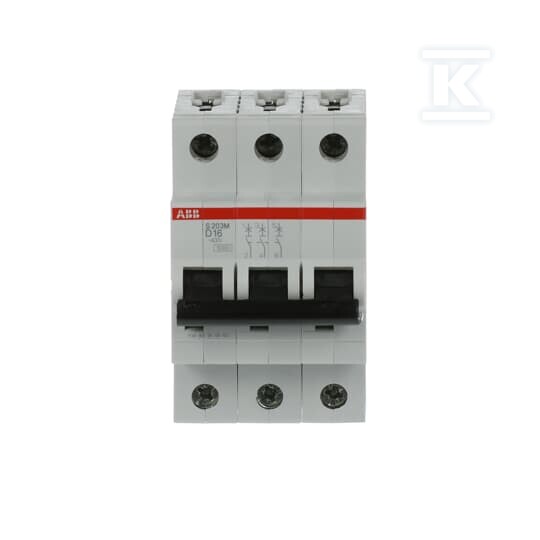

Trójbiegunowy wyłącznik nadprądowy serii S203M-D16 – niezawodne zabezpieczenie instalacji

Ten trójbiegunowy wyłącznik nadprądowy marki ABB z serii S203M, o charakterystyce D i prądzie znamionowym 16A, to kluczowy element zapewniający bezpieczeństwo i ciągłość pracy w instalacjach elektrycznych. Zaprojektowany zarówno do zastosowań domowych, jak i przemysłowych, skutecznie chroni obwody przed przeciążeniem i zwarciem. Charakterystyka D oznacza, że wyłącznik reaguje opóźnionie na krótkotrwałe skoki prądu, co jest szczególnie ważne przy obsłudze urządzeń z silnikami lub innymi odbiornikami o dużym prądzie rozruchowym.

Budowa i zastosowanie

Wyłącznik ten znajduje zastosowanie w rozdzielnicach elektrycznych, zapewniając ochronę linii zasilających różnego rodzaju odbiorniki. Jego kompaktowe wymiary – szerokość 3 modułów – pozwalają na efektywne wykorzystanie przestrzeni w szafach rozdzielczych. Montaż odbywa się na szynie DIN, co ułatwia i przyspiesza instalację. Znamionowa zdolność wyłączania zwarciowego (Icn) wynosi 10kA przy napięciu 400V oraz 230V, a także 15kA (Icu) przy 400V i 25kA (Icu) przy 230V co gwarantuje skuteczną reakcję w przypadku wystąpienia awarii. Klasa ograniczenia energii 3 oraz kategoria przepięcia III wskazują na jego odporność na zakłócenia i zdolność do pracy w trudnych warunkach.

Kluczowe cechy i korzyści

• Charakterystyka D: Idealna do zabezpieczania obwodów z urządzeniami o dużym prądzie rozruchowym (np. silniki, transformatory), minimalizując ryzyko niepotrzebnego wyłączania się wyłącznika podczas normalnej pracy.
• Wysoka zdolność wyłączania zwarciowego: Zapewnia szybką i skuteczną reakcję w przypadku wystąpienia zwarcia, chroniąc instalację przed poważnymi uszkodzeniami.
• Kompaktowe wymiary: Szerokość 3 modułów pozwala na oszczędne wykorzystanie przestrzeni w rozdzielnicy.
• Uniwersalność: Nadaje się do stosowania zarówno w instalacjach domowych, jak i przemysłowych.
• Trwała konstrukcja: Wykonana z wysokiej jakości materiałów zapewnia długą żywotność i niezawodność działania.
• Szeroki zakres temperatur pracy: Możliwość eksploatacji w zakresie temperatur od -25°C do +55°C sprawia, że nadaje się do różnych warunków środowiskowych.
• Możliwość dodatkowego wyposażenia: Pozwala na dostosowanie wyłącznika do specyficznych potrzeb instalacji.
• Przekroje przewodów: Akceptuje przewody jednodrutowe o przekroju od 0.75 mm2 do 35 mm2 oraz wielożyłowe od 0.75 mm2 do 25 mm2.

Wyłącznik S203M-D16 charakteryzuje się prądem znamionowym 16A oraz charakterystyką wyzwalania D. Jego zdolność wyłączania zwarciowego (Icn) wynosi 10kA przy napięciu 400V oraz 230V, a także 15kA (Icu) przy 400V i 25kA (Icu) przy 230V. Szerokość urządzenia to 3 moduły, a dopuszczalny zakres temperatur otoczenia podczas pracy to -25°C do +55°C.

Wyłącznik S203M-D16 to solidne i niezawodne rozwiązanie dla każdego instalatora oraz użytkownika poszukującego skutecznej ochrony swojej instalacji elektrycznej. Jego parametry techniczne gwarantują bezpieczną i długotrwałą pracę systemu zasilania.
