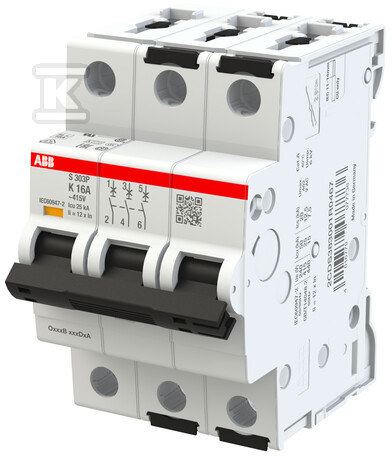

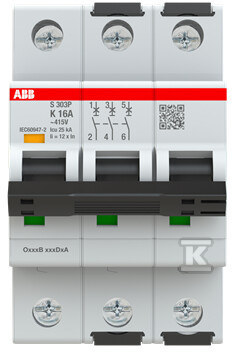

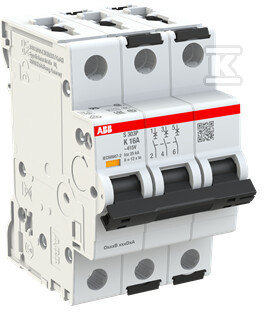

Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka K, 16A, 25kA, AC | S303P-K16 2CDS383001R0467
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Charakterystyka wyzwalania: K
Głębokość wbudowania: 69 mm
Jednocześnie rozłączany biegun N: nie
Kategoria przepięcia: 4
Liczba biegunów (całkowita): 3
Liczba biegunów chronionych: 3
Montaż podtynkowy: nie
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 415 V
Napięcie znamionowe izolacji Ui: 500 V
Prąd znamionowy: 16 A
Przekrój przyłączanego przewodu jednodrutowego: 0.75 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 0.75 ... 25 mm2
Rodzaj napięcia: AC/DC
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 3
Straty mocy: 4.2 W
Szerokość wyrażona liczbą modułów: 3
Temperatura otoczenia w warunkach pracy: 0 ... 70 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V: 25 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga:0,088 m / 0,0525 m / 0,069 m / 0,372 kg
Kod celny:85362010
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka K, 16A, 25kA, AC | S303P-K16 2CDS383001R0467
Wyłącznik nadmiarowo-prądowy 3P z charakterystyką K to zaawansowane urządzenie elektryczne, które pełni kluczową rolę w ochronie instalacji przed przeciążeniami i zwarciem. Charakteryzuje się on prądem znamionowym wynoszącym 16A oraz zdolnością wyłączeniową równa 25kA przy napięciu znamionowym do 415V AC. Jest to parametr świadczący o wysokiej efektywności wyłącznika w przypadku występowania bardzo dużych prądów zwarcia.Charakterystyka wyzwalania typu K jest specyficznym rodzajem krzywej czasowo-prądowej, która pozwala na szybkie reagowanie na duże przepięcia, jednocześnie zapewniając tolerancję dla krótkotrwałych szczytów obciążenia czy rozruchowych bez niepotrzebnego zadziałania. Dzięki temu element ten znajduje swoje zastosowanie szczególnie tam, gdzie występować mogą silniki
