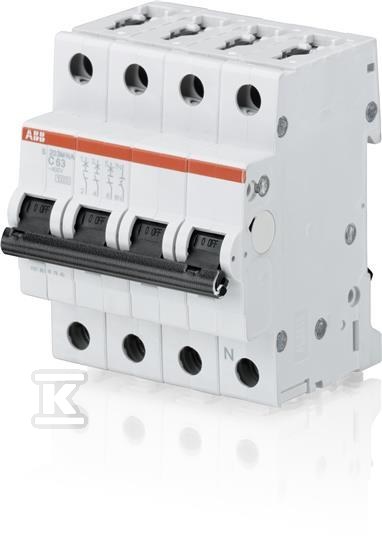

Wyłącznik nadmiarowo-prądowy, 3P+N, charakterystyka B, 32A, 10kA, AC | S203M-B32NA 2CDS273103R0325

Ochrona instalacji elektrycznej z wyłącznikiem nadprądowym S203M-B32NA

Ten trójbiegunowy wyłącznik nadprądowy z dodatkowym biegunem neutralnym (3P+N) to niezawodne zabezpieczenie dla Twojej instalacji elektrycznej. Zaprojektowany do ochrony przed przeciążeniami i zwarciami, zapewnia bezpieczeństwo użytkowania i długotrwałą niezawodność. Charakteryzuje się prądem znamionowym 32A oraz wysoką zdolnością wyłączania zwarciowego – aż 10kA przy napięciu 230V i 15kA przy 400V, co czyni go odpowiednim do różnorodnych zastosowań w budynkach mieszkalnych i komercyjnych.

Wyłącznik S203M-B32NA posiada charakterystykę B, co oznacza, że reaguje szybko na krótkotrwałe skoki prądu, ale jest tolerancyjny na krótkie przeciążenia, np. podczas uruchamiania silników. To kluczowe dla uniknięcia niepotrzebnego wyłączania się obwodu. Dodatkowo, obecność biegunu neutralnego pozwala na pełną ochronę obwodu, w tym przed prądami upływu.

Cechy konstrukcyjne i parametry pracy

Wyłącznik został zaprojektowany z myślą o łatwym montażu na szynie DIN. Jego kompaktowe wymiary – szerokość 4 modułów i głębokość 69 mm – pozwalają na optymalne wykorzystanie przestrzeni w rozdzielnicy. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem przypadkowym, a zakres temperatur pracy od -25°C do 55°C gwarantuje niezawodne działanie nawet w trudnych warunkach. Wyłącznik jest przystosowany do pracy w sieciach o częstotliwości 50-60 Hz i napięciu znamionowym 400V, a jego znamionowe napięcie udarowe wytrzymywane wynosi aż 4kV.

Zastosowane materiały pozwalają na podłączenie przewodów o przekroju od 0.75 mm2 do 35 mm2 (jednodrutowych) lub od 0.75 mm2 do 25 mm2 (wielożyłowych). Możliwość dodatkowego wyposażenia pozwala na dostosowanie wyłącznika do specyficznych potrzeb instalacji. Klasa ograniczenia energii to 3, a kategoria przepięcia to III – co potwierdza jego wysoką jakość i zgodność z normami bezpieczeństwa. Straty mocy wynoszą 14.8W.
