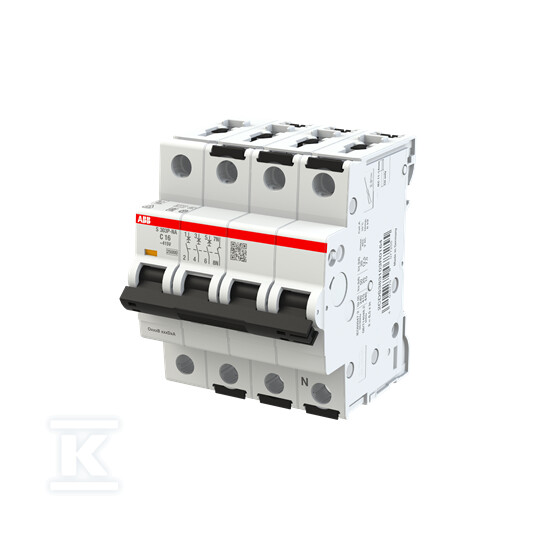

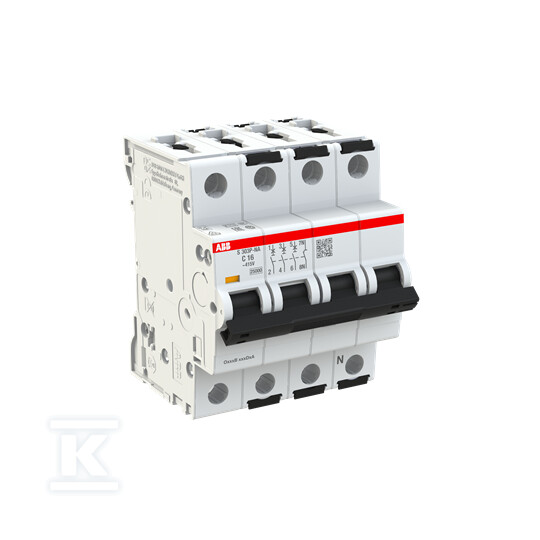

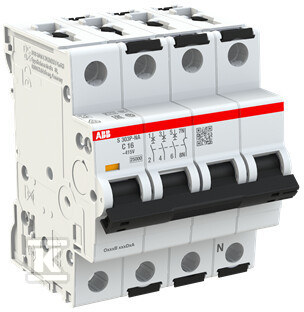

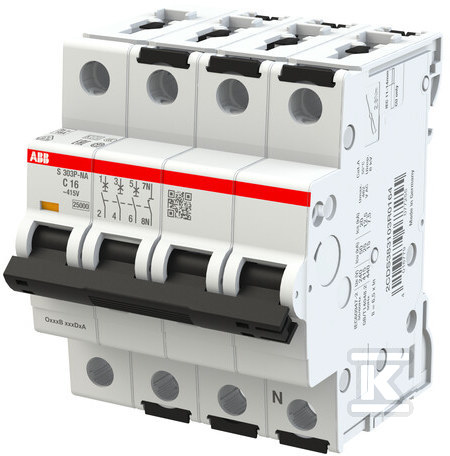

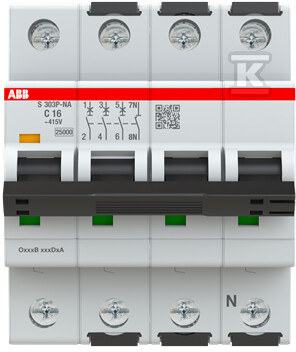

Wyłącznik nadmiarowo-prądowy, 3P+N, charakterystyka C, 16A, 25kA, AC | S303P-C16NA 2CDS383103R0164
Seria:S300P
Indeks Onninen:DCU230
Indeks producenta:2CDS383103R0164
EAN:4016779077255
Opakowania zbiorcze:1 / 10 szt.
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Charakterystyka wyzwalania: C
Głębokość wbudowania: 69 mm
Jednocześnie rozłączany biegun N: tak
Kategoria przepięcia: 4
Liczba biegunów (całkowita): 4
Liczba biegunów chronionych: 3
Montaż podtynkowy: nie
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 415 V
Napięcie znamionowe izolacji Ui: 500 V
Prąd znamionowy: 16 A
Przekrój przyłączanego przewodu jednodrutowego: 0.75 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 0.75 ... 25 mm2
Rodzaj napięcia: AC/DC
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 3
Straty mocy: 6.8 W
Szerokość wyrażona liczbą modułów: 4
Temperatura otoczenia w warunkach pracy: 0 ... 70 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V: 25 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga:0,088 m / 0,07 m / 0,069 m / 0,496 kg
Kod celny:85362010
Wyłącznik nadmiarowo-prądowy, 3P+N, charakterystyka C, 16A, 25kA, AC | S303P-C16NA 2CDS383103R0164
Wyłącznik nadmiarowo-prądowy 3P+N z charakterystyką C i prądem znamionowym 16A jest urządzeniem elektrycznym, które pełni kluczową rolę w ochronie instalacji przed skutkami przeciążeń oraz zwarć. Charakterystyka wyzwalania typu C oznacza, że wyłącznik ten ma umiarkowaną szybkość zadziałania przy obciążeniach krótkotrwałych i jest często stosowany w obwodach z silnikami elektrycznymi lub innymi urządzeniami powodującymi przejściowe wzrosty prądów.Zdolność zwarciowa wynosząca aż 25kA świadczy o wysokiej odporności na duże wartości prądów zwarcia, co zapewnia bezpieczeństwo użytkowania nawet w wymagających warunkach przemysłowych. Napięcie znamionowe tego modelu to 415V, co pozwala na jego stosowanie zarówno w domowych jak i bardziej zaawansowanych systemach
