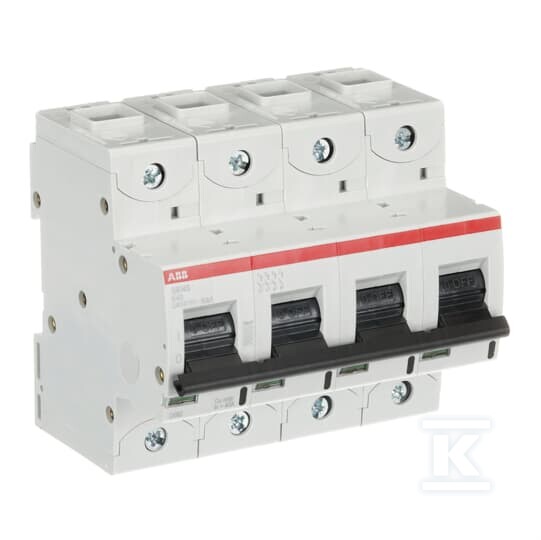

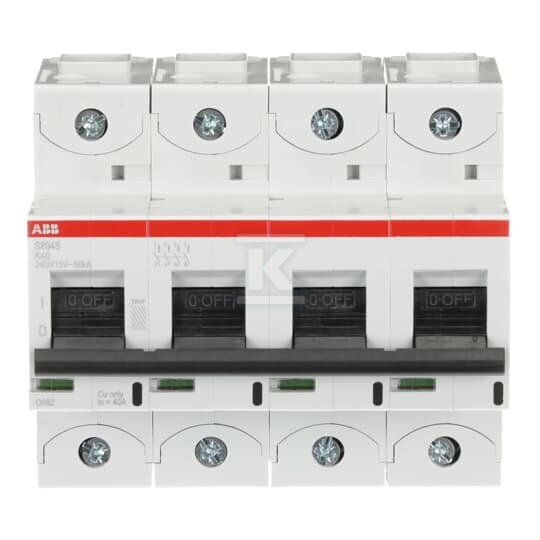

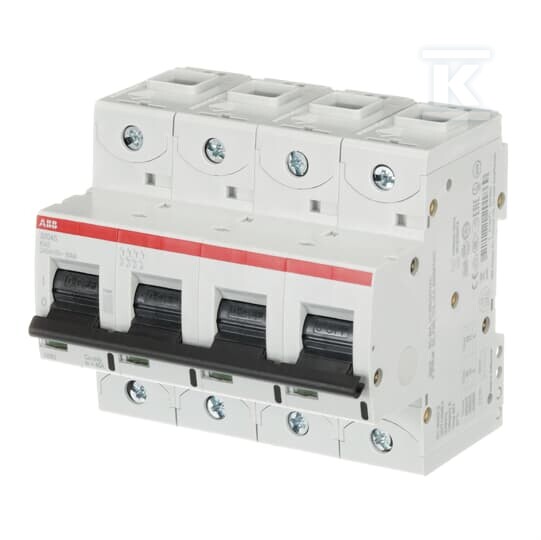

Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka K, 40A, 50kA, AC | S804S-K40 2CCS864001R0557
Seria:S800S
Indeks Onninen:DCS651
Indeks producenta:2CCS864001R0557
EAN:7612271201869
Opakowania zbiorcze:1 szt.
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Charakterystyka wyzwalania: K
Głębokość wbudowania: 82.5 mm
Jednocześnie rozłączany biegun N: nie
Kategoria przepięcia: 4
Klasa ograniczenia energii: 3
Liczba biegunów (całkowita): 4
Liczba biegunów chronionych: 4
Montaż podtynkowy: nie
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 400 V
Napięcie znamionowe izolacji Ui: 690 V
Prąd znamionowy: 40 A
Przekrój przyłączanego przewodu jednodrutowego: 0 ... 70 mm2
Przekrój przyłączanego przewodu wielożyłowego: 0 ... 50 mm2
Rodzaj napięcia: AC/DC
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 3
Straty mocy: 14.8 W
Szerokość wyrażona liczbą modułów: 6
Temperatura otoczenia w warunkach pracy: 0 ... 60 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V: 50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V: 6 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 8 kV
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga/obj:0,095 m / 0,106 m / 0,0825 m / 0,98 kg / 0,001 m3
Kod celny:85362010
Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka K, 40A, 50kA, AC | S804S-K40 2CCS864001R0557
Wyłącznik nadmiarowo-prądowy 4P z charakterystyką K oznacza urządzenie zaprojektowane do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Charakterystyka wyzwalania typu K wskazuje na to, że wyłącznik ma wysoką zdolność przenoszenia krótkotrwałych przepięć prądowych, co jest szczególnie przydatne w obwodach z dużymi udarami rozruchowymi jak np. silniki czy transformatory.Prąd znamionowy wynosi 40 A, co pozwala na stosowanie tego wyłącznika w obwodach wymagających takiego poziomu natężenia prądu. Z kolei napięcie znamionowe ustalone na poziomie 400 V umożliwia pracę urządzenia zarówno w sieciach jednofazowych (230V), jak i trójfazowych (400V). Wyłącznik ten może być użyty dla systemów AC oraz DC, dzięki czemu jego zakres aplikacyjny jest
