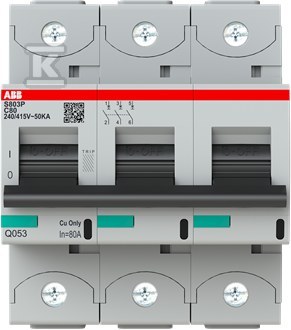

Wyłącznik nadmiarowo-prądowy S803P-C80 2CCG001232R0001

Zabezpieczenie instalacji elektrycznej – wyłącznik nadmiarowo-prądowy ABB S803P-C80

Ten trójbiegunowy wyłącznik nadmiarowo-prądowy ABB serii S800 to kluczowy element każdej bezpiecznej i niezawodnej instalacji elektrycznej. Zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami, zapewnia ciągłość zasilania i minimalizuje ryzyko uszkodzeń. Charakteryzuje się wysoką zdolnością wyłączania zwarciowego, co czyni go idealnym rozwiązaniem zarówno dla instalacji domowych, jak i przemysłowych.

Parametry i funkcjonalność

Wyłącznik S803P-C80 o prądzie znamionowym 80A, posiada charakterystykę C, co oznacza, że jest szczególnie dobrze przystosowany do obciążeń z wysokimi prądami rozruchowymi – takich jak silniki czy transformatory. Zdolność zwarciowa na poziomie 25kA przy 230V oraz 50kA przy 400V gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia awarii. Szerokość 4.5 modułów pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.

• Wysoka zdolność wyłączania zwarciowego: 25kA przy 230V i 50kA przy 400V – zapewnia szybką reakcję i minimalizuje uszkodzenia w przypadku awarii.
• Charakterystyka C: idealna do obciążeń z wysokimi prądami rozruchowymi, takich jak silniki, pompy czy urządzenia grzewcze. Pozwala na krótkotrwałe przeciążenia bez niepotrzebnego wyłączania obwodu.
• Trójbiegunowa konstrukcja: zapewnia kompleksową ochronę całego obwodu.
• Montaż na szynie TH: ułatwia i przyspiesza instalację oraz wymianę wyłącznika.
• Stopień ochrony IP20: chroni przed dotknięciem przypadkowym i zapewnia bezpieczeństwo użytkowania.
• Przekrój przewodów: możliwość podłączenia przewodów jednodrutowych o przekroju 1-70 mm2 oraz wielożyłowych 1-50 mm2 daje dużą elastyczność podczas instalacji.

Budowa i zastosowanie

Wyłącznik S803P-C80 został wykonany z wysokiej jakości materiałów, co gwarantuje jego trwałość i niezawodność. Spełnia wymagania norm EN 60898 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi przepisami. Przeznaczony jest do stosowania w obwodach o napięciu znamionowym 400V i częstotliwości 50-60Hz. Klasa ograniczenia energii 3 oraz kategoria przepięcia III zapewniają dodatkowe bezpieczeństwo w trudnych warunkach pracy (stopień zanieczyszczenia 3). Możliwość montażu dodatkowego wyposażenia pozwala na dostosowanie wyłącznika do specyficznych potrzeb instalacji.
