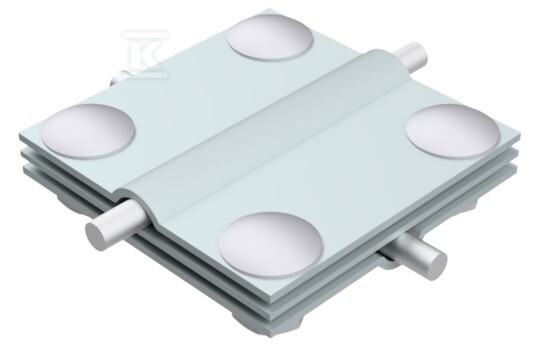

Złącze krzyżowe 4-otworowe 3 płytkowe B do 50mm (stal ocynkowana galwanicznie) /OC/ AH01181

Krzyżowe połączenie przewodów okrągłych i płaskich w instalacjach odgromowych i uziemiających

Złącze 4-otworowe 3-płytkowe typu B umożliwia trwałe połączenie krzyżowe przewodów okrągłych i płaskich bez konieczności ich cięcia czy dodatkowych opasek. Trzy płyty tworzą stabilny węzeł, który zachowuje ciągłość uziemienia w instalacji odgromowej i zabezpiecza przed przerwami w torze przewodzącym. Rozwiązanie sprawdza się tam, gdzie trzeba poprowadzić bednarkę i pręt w różnych płaszczyznach, zachowując pełną przewodność i mechaniczna wytrzymałość połączenia.

Konstrukcja i materiały

Rdzeń złącza wykonano ze stali zabezpieczonej ocynkiem galwanicznym/elektrolitycznym. Powłoka została dodatkowo uszczelniona polimerem, co w badaniach BBJ-SEP zostało potwierdzone jako najwyższa klasa ochrony antykorozyjnej. Producent dysponuje własną cynkownią elektrolityczną, co pozwala na kontrolę procesu powłoki od przygotowania podłoża po uszczelnienie.

Mocowanie realizowane jest śrubą sześciokątną. Zastosowano 4 x M10 x 25 ze stali ocynkowanej, z nakrętkami z tego samego materiału. Układ 4 otworów i 3 płytek zapewnia równomierne dociśnięcie zarówno przewodu płaskiego, jak i okrągłego.

• szerokość przewodu płaskiego do 50 mm, typ B
• średnica przewodu okrągłego 5-12 mm, w praktyce stosowane fi 8-10 mm
• materiał podstawowy: stal
• zabezpieczenie powierzchni: ocynk galwaniczny elektrolityczny z uszczelnieniem polimerowym

Montaż i zastosowanie

Złącze przeznaczone jest do połączeń krzyżowych w instalacjach odgromowych i uziemiających. Umożliwia szybki montaż bez specjalistycznych narzędzi, co skraca czas prac na dachu, elewacji i w rozdzielniach. Uniwersalna geometria pozwala na zastosowanie w budynkach mieszkalnych, przemysłowych i użyteczności publicznej.

Połączenie zapewnia ciągłość uziemienia oraz odporność mechaniczną węzła. Dzięki konstrukcji 3-płytkowej przewody nie są przecinane, a siła docisku rozkładana jest na większej powierzchni styku.

• połączenie przewodów okrągłych i płaskich w jednym węźle
• zachowanie ciągłości toru uziemiającego
• montaż w różnych orientacjach przestrzennych

Ochrona, badania i zgodność

Produkt przebadano zgodnie z PN-EN 62561-1. Otrzymał klasę H2 dla udarowego prądu pioruna 200 kA, co potwierdza przydatność w systemach ochrony odgromowej o podwyższonych wymaganiach. Zgodność dokumentuje certyfikat SEP-BBJ/12/034/20/A1.

W ofercie producenta deklarowana jest 4-letnia gwarancja. System zarządzania firmy AH HARDT działa zgodnie z ISO 9001:2015 oraz ISO 14001:2015.
