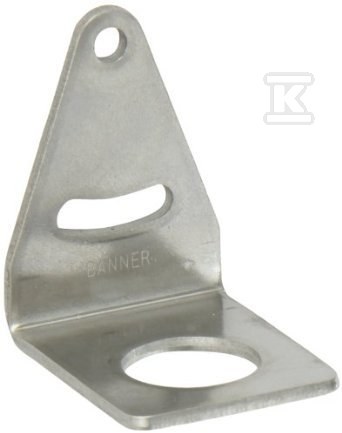

Uchwyt montażowy SMB30A do czujników QS30,T30, M30, S30 32723

Uchwyt montażowy z przejściówką M30 do czujników cylindrycznych

Uchwyt przeznaczony jest do szybkiego i stabilnego zamocowania czujników z gwintem 30 mm, w tym serii QS30, T30, M30 i S30. Przejściówka M30 umożliwia montaż czujnika cylindrycznego, co skraca czas instalacji i pozwala zachować powtarzalność położenia elementu pomiarowego. Rozwiązanie sprawdza się tam, gdzie liczy się pewny punkt podparcia czujnika w obudowie maszyny, na ramie lub przy linii montażowej.

Konstrukcja ze stali nierdzewnej i odporność na warunki przemysłowe

Obudowa wykonana jest z metalu 1.4401, odpowiednika AISI 316. Stal nierdzewna tego typu zapewnia odporność na korozję, działanie wilgoci oraz środków chemicznych spotykanych w środowisku przemysłowym. Dzięki temu uchwyt zachowuje stabilność geometryczną i wygląd w długim okresie eksploatacji, nawet przy montażu w strefach o podwyższonej wilgotności lub w kontakcie z agresywnymi parami.

Masa 81,65 g i zwarta bryła sprawiają, że element nie obciąża konstrukcji nośnej, a jednocześnie zapewnia sztywną podstawę dla czujnika. Powierzchnia metalowa ułatwia czyszczenie i nie wymaga dodatkowej ochrony antykorozyjnej.

Kompatybilność i zastosowanie

Uchwyt współpracuje z czujnikami cylindrycznymi o gwincie 30 mm. Przejściówka M30 pozwala na bezpośrednie dociśnięcie czujnika do wspornika i jego orientację w płaszczyźnie montażowej.

Dzięki uniwersalnemu połączeniu M30 uchwyt pasuje do czujników z serii QS30, T30, M30 i S30, co ogranicza liczbę referencji magazynowych.

Wymiary i montaż

Wymiary konstrukcyjne 69 × 45 × 61 mm pozwalają na instalację w ograniczonej przestrzeni, bez konieczności rozbudowy osprzętu. Kompaktowy kształt ułatwia dopasowanie do istniejących punktów mocowania i prowadnic.

Stalowa konstrukcja przenosi drgania maszyny bez luzowania połączenia, a przejściówka M30 zapewnia powtarzalne dociśnięcie czujnika.
