Transformator elektroniczny 230/11,5V 0-60W, typ: ETZ60

Transformator elektroniczny do halogenów 12 V AC z pracą od 0 W

Urządzenie konwertuje napięcie sieciowe 230 V AC na 11,5 V AC i zasila halogenowe źródła światła w instalacjach niskonapięciowych. Zakres mocy wyjściowej 0-60 W pozwala na pracę zarówno przy minimalnym obciążeniu, jak i przy pełnym obciążeniu, co sprawdza się przy pojedynczych punktach świetlnych i rozbudowanych systemach. Dzięki temu instalator może dobrać obciążenie elastycznie, a użytkownik końcowy nie musi rezygnować z małych opraw.

Budowa, montaż i podłączenie

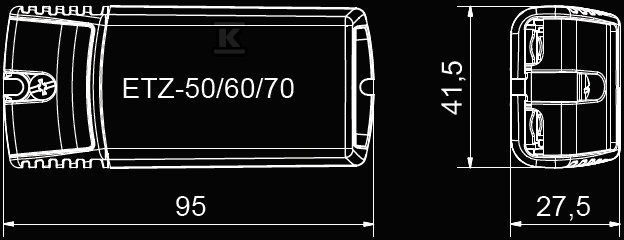

Obudowa z tworzywa sztucznego w kolorze białym ma kompaktowe wymiary 95 mm długości, 41,5 mm szerokości i 27,5 mm wysokości przy masie ok. 0,10 kg. Mała bryła ułatwia umieszczenie transformatora w ograniczonej przestrzeni oprawy, w szafce meblowej lub w suficie podwieszanym. Stopień ochrony IP20 i klasa ochronności II określają przeznaczenie do montażu wewnątrz suchych pomieszczeń bez konieczności stosowania uziemienia.

Podłączenie odbywa się za pomocą wyprowadzeń do podłączenia z zaciskami śrubowymi po stronie pierwotnej i wtórnej. Sposób montażu natynkowego pozwala na szybką instalację bez dodatkowych uchwytów. Zakres pracy temperaturowy 0 °C do +40 °C oraz częstotliwość znamionowa 50/60 Hz pokrywają typowe warunki instalacji mieszkaniowych i komercyjnych.

Zabezpieczenia, trwałość i współpraca ze ściemniaczami

Urządzenie jest wyposażone w potrójny system ochrony: zabezpieczenie przeciwzwarciowe, przeciwprzeciążeniowe oraz termiczne. Zabezpieczenie przeciążeniowe zadziała powyżej 200 % mocy znamionowej, a zabezpieczenie termiczne jest powracalne przy temperaturze ?100 °C - po usunięciu przyczyny przegrzania układ samoczynnie przywraca pracę. Ochrona przeciwzwarciowa również jest powracalna.

W konstrukcji zastosowano opatentowane rozwiązania zwiększające żywotność żarówek halogenowych, w tym nowatorski sposób sterowania tranzystorami w układzie wyjściowym oraz układ zabezpieczenia przeciążeniowo-zwarciowego. Transformator współpracuje z inteligentnymi typami ściemniaczy oświetlenia, a możliwość ściemniania jest potwierdzona w danych producenta. Współczynnik mocy ok. 0,99 i tolerancja napięcia wejściowego -15 % do +10 % stabilizują pracę w sieciach o zmiennych parametrach.

Zastosowanie w instalacjach oświetleniowych

Model przeznaczony jest do zasilania halogenowych źródeł światła 12 V AC. Dzięki możliwości pracy od 0 W sprawdza się przy bardzo małych obciążeniach, np. w zabudowach meblowych, oświetleniu punktowym, witrynach sklepowych i sufitach podwieszanych, gdzie tradycyjne transformatory nie utrzymywałyby stabilnego napięcia przy niskim poborze.

Zgodność z normami EN 61347-1, EN 61347-2-2, EN 61547, EN 55015, EN 61000-3-2 i EN 60598 oraz certyfikat CE potwierdzają spełnienie wymagań dotyczących osprzętu do lamp i kompatybilności elektromagnetycznej. Prąd wyjściowy do 5,2 A i prąd wejściowy ok. 0,27 A pozwalają na przewidywalny dobór przekroju przewodów w instalacji.
