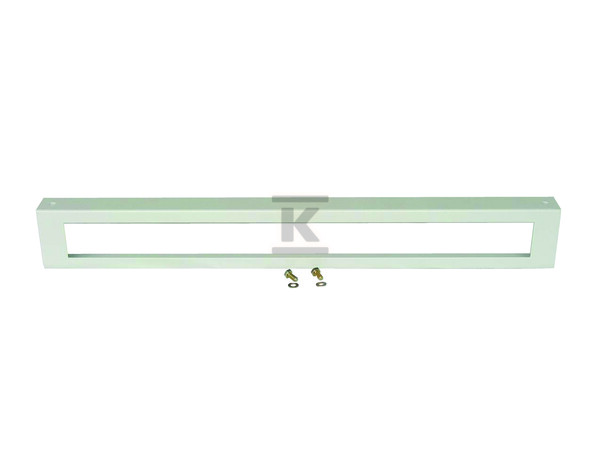

Cokoły boczne 200mm z wycięciem, 1 para XLSPL2SO3 114620
Rozszerzenie szafy rozdzielczej o boczne cokoły 200 mm z wycięciem
Para bocznych cokołów o wysokości 200 mm przeznaczona jest do zabudowy przy szafach rozdzielczych. Wykonanie jako zastaw boczny cokołu pozwala zamknąć przestrzeń po bokach obudowy i uzyskać spójną linię frontu instalacji. Wycięcie w konstrukcji ułatwia prowadzenie okablowania i dostęp do elementów montażowych bez demontażu całego zestawu. Rozwiązanie sprzedawane jest jako 1 para, co odpowiada standardowej szafie z dwoma stronami bocznymi.
Konstrukcja stalowa i odporność mechaniczna
Cokół wykonany jest ze stali, w kolorze szarym zbliżonym do RAL 7035. Powierzchnia w tym odcieniu dobrze komponuje się z typowymi obudowami rozdzielnic i maskuje zabrudzenia eksploatacyjne. Wymiary jednego elementu to wysokość 200 mm, szerokość 100 mm oraz głębokość 270 mm, co zapewnia stabilne podparcie i możliwość schowania przewodów wzdłuż boku szafy.
Odporność udarowa IK10 oznacza bardzo wysoką odporność na mechaniczne uszkodzenia przypadkowe, np. uderzenia narzędziami podczas prac serwisowych. Maksymalne obciążenie/ładowność deklarowane na poziomie 250 kg dotyczy prawidłowo zamontowanego zestawu i pozwala na oparcie dodatkowych elementów, półek kablowych lub prowadnic bez ryzyka odkształcenia konstrukcji.
Montaż w szafie i integracja z okablowaniem
Produkt przeznaczony jest do montażu przy szafie o głębokości montażowej 300 mm. Szerokość montażowa w szafie wynosi 0 mm, co w praktyce oznacza zabudowę przylegającą do korpusu bez dodatkowego zajęcia przestrzeni roboczej wewnątrz. Głębokość 270 mm cokołu pozwala na schowanie wiązek i złączy za obudową, utrzymując porządek instalacji.
Cokół przystosowany jest do współpracy z organizatorem kabli, co ułatwia uporządkowanie przewodów poprowadzonych wzdłuż boku szafy. Nie jest przeznaczony do napowietrzania/odpowietrzania, więc nie pełni funkcji wentylacyjnej. Zastosowanie wycięcia w płycie bocznej umożliwia szybki dostęp do punktów przyłączeniowych i prowadzenie kabli bez konieczności demontażu cokołu.
Zastosowanie w rozdzielnicach i warunki pracy
Zastaw boczny cokołu sprawdza się w instalacjach przemysłowych, komercyjnych i usługowych, gdzie liczy się estetyka zabudowy oraz ochrona okablowania przed przypadkowym uszkodzeniem. Stalowa konstrukcja zapewnia sztywność, a klasa odporności udarowej IK10 zwiększa bezpieczeństwo w środowiskach z ruchem personelu serwisowego.
Montaż dwóch elementów po obu stronach szafy tworzy zamkniętą bryłę, ogranicza dostęp do wnętrza od boku i pozwala zachować spójny wygląd całej linii rozdzielnic. Dzięki możliwości integracji z organizatorem kabli instalator zyskuje uporządkowaną trasę przewodów, a użytkownik końcowy - czytelny i bezpieczny wygląd instalacji.
