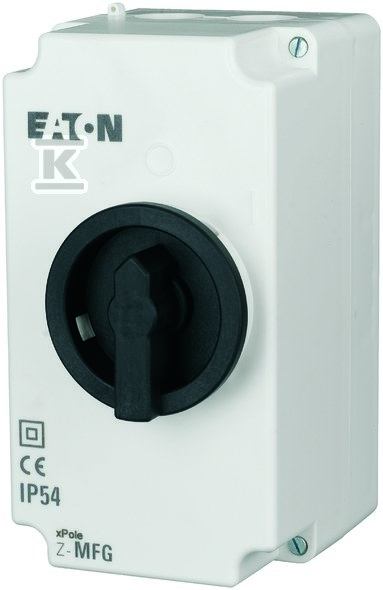

Obudowa na 4 moduły Z-MFG 248383

Obudowa do aparatów łączeniowych w wilgotnych pomieszczeniach

Obudowa Z-MFG na 4 moduły przeznaczona jest do montażu powierzchniowego aparatów łączeniowych z funkcją wł./wył. w pomieszczeniach o podwyższonej wilgotności. Rozwiązanie z serii Z-MFG zapewnia ochronę przed wnikaniem pyłu i zachlapania, a jednocześnie pozwala na swobodny montaż urządzeń o maksymalnej szerokości montażowej 4JC, czyli 70 mm. Klasa ochrony II i zgodność z EN 50298 czynią ją odpowiednią do instalacji elektrycznych, w których wymagana jest izolacja bez konieczności uziemienia obudowy.

Konstrukcja i materiały

Obudowa wykonana jest z tworzywa sztucznego w wersji białej i czarnej, co zapewnia lekkość przy zachowaniu sztywności konstrukcji. Masa netto wynosi 0,096 kg, a wymiary zewnętrzne to szerokość 92 mm, wysokość 118 mm i głębokość 170 mm. Model bez pokrywy transparentnej i bez funkcji wyłączania awaryjnego. Stopień ochrony IP54 gwarantuje odporność na pył oraz zachlapanie wodą z dowolnego kierunku, co sprawdza się w warsztatach, pomieszczeniach gospodarczych i innych miejscach o wilgotnym środowisku.

Zastosowanie i warunki pracy

Urządzenie jest dedykowane do pomieszczeń o dużej wilgotności, gdzie wymagana jest ochrona aparatów łączeniowych przed warunkami atmosferycznymi. Maksymalna strata mocy wbudowanych urządzeń wynosi 17 W, co pozwala na bezpieczne odprowadzanie ciepła bez przegrzewania wnętrza. Obudowa spełnia wymagania normy EN 50298 i jest klasyfikowana jako klasa ochrony II. Przekroje przyłączy N/PE mogą wynosić maksymalnie 16 mm2, co ułatwia podłączenie standardowych przewodów instalacyjnych. Brak pokrywy transparentnej oznacza stały dostęp do aparatury po otwarciu obudowy, a brak przeznaczenia do wyłączania awaryjnego jednoznacznie określa zakres funkcji.

Montaż i kompatybilność

Wewnętrzna szerokość montażowa 4JC, czyli 70 mm, pozwala na umieszczenie czterech modułów łączeniowych. Głębokość 170 mm daje zapas przestrzeni na okablowanie, a szerokość 92 mm i wysokość 118 mm zapewniają kompaktowy, ale wygodny dostęp serwisowy. Obudowa nie jest przeznaczona do zastosowań z wyłącznikiem awaryjnym i nie posiada przezroczystej pokrywy, co ogranicza jej użycie do standardowych funkcji wł./wył.
