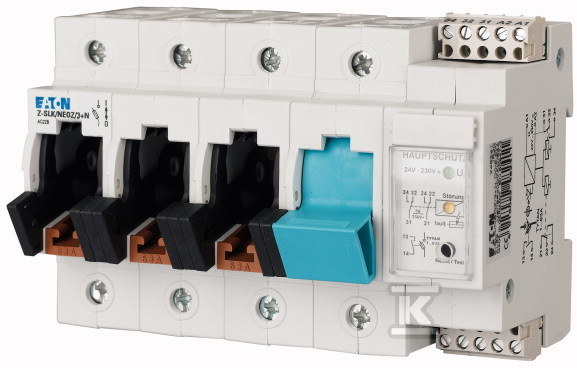

Podstawa rozłącznika z kontrolą zabezp. Z-SLK/NEOZ/3+N 248241

Zabezpieczenie rozbudowanej rozdzielnicy z kontrolą stanu wkładek

Podstawa rozłącznika bezpiecznikowego z kontrolą zabezpieczeń przeznaczona jest do rozbudowy rozdzielnic modułowych w układzie 3+N. Prąd znamionowy 63 A i napięcie znamionowe 400 V w rozmiarze D02 pozwalają na zastosowanie w obwodach zasilających maszyny, linie technologiczne i instalacje przemysłowe, gdzie wymagana jest szybka sygnalizacja zadziałania zabezpieczenia i możliwość odłączenia z dwóch stron. Zasilanie możliwe jest obustronnie, a konstrukcja z dwoma punktami odłączenia zasilania zwiększa bezpieczeństwo prac serwisowych.

Budowa i montaż

Obudowa o wymiarach 135 mm szerokości, 77 mm wysokości i 88 mm głębokości waży 0,59 kg. Montaż odbywa się szybkozłączem na szynę DIN zgodną z IEC/EN 60715, przy szerokości montażowej 27 mm na biegun plus 27 mm. Wtyki bezpiecznikowe są bezgwintowe, co przyspiesza wymianę wkładek D02, a także D01. Możliwość plombowania uniemożliwia nieautoryzowaną manipulację. Zaciski windowe zapewniają pewne połączenie przewodów, a konstrukcja dopuszcza kodowanie prądu przez zestaw bezpiecznikowy. Stopień ochrony IP20 i klasa palności V0 z testem drutu rozżarzonego 960 °C wg UL94 pozwalają na pracę w typowych rozdzielnicach. Produkt spełnia wymagania RoHS.

Funkcje zabezpieczeń i sygnalizacji

Kontrola zabezpieczeń realizowana jest przez przekaźnik z dwoma stykami przełącznymi 5 A/250 V do sterowania i sygnalizacji stanu. Dwie diody LED informują o funkcji zasilania i o błędzie, co ułatwia diagnostykę bez otwierania rozdzielnicy. Opóźnienie reakcji wynosi 100 ms, a czas powrotu 100 ms do 1000 ms w zależności od warunków. Zdolność załączania zwarciowego do 690 V wynosi 50 kA, a kategoria łączeniowa AC 22 B i DC 21 B potwierdza przydatność do obciążeń silnikowych i rezystancyjnych. Wytrzymałość udarowa 4 kV i 6 kV, kategoria przepięciowa IV/III oraz odporność na pełzanie CTI 600 przy stopniu zanieczyszczenia 3 zapewniają stabilną pracę w środowisku przemysłowym. Zakres temperatur pracy od -25 °C do 60 °C i współczynnik pracy 100 % pozwalają na ciągłą eksploatację.

Zastosowanie i warunki pracy

Urządzenie pracuje w sieci 50 Hz - 60 Hz przy napięciu znamionowym AC 50-400 V. Dla układu 3+N znamionowe napięcie pracy wynosi 60-400 V AC. Prąd znamionowy ciągły Iu i prąd roboczy Ie to 63 A przy poborze mocy przekaźnika 5 VA i tolerancji napięcia roboczego ±10 %. Zakres napięcia sterowania przekaźnika to 24 V AC - 240 V AC. Straty mocy zależne od prądu wynoszą 2 W, a strata cieplna na styk przy Ie to 0,5 W, przy wkładce bezpiecznikowej 6,6 W. Standardowy wymiar frontu 45 mm ułatwia integrację z innymi aparatami Eaton w rozdzielnicy.
