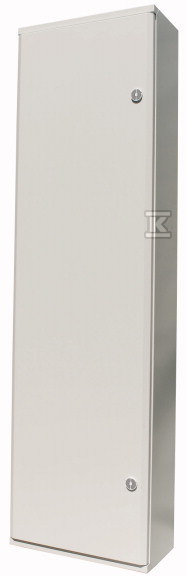

Rozdzielnica stojąca IP30, bez wyposażenia BP-F-1200/17/3 102323

Solidna baza dla dużych instalacji elektrycznych

Przestrzenna obudowa wolnostojąca, zaprojektowana z myślą o montażu wewnątrz budynków, stanowi fundament dla rozbudowanych systemów rozdzielczych. Dzięki wymiarom przekraczającym 1,7 metra wysokości i ponad metr szerokości, wnętrze urządzenia oferuje znaczną swobodę w układaniu kabli oraz montażu aparatury łączeniowej. Konstrukcja wykonana ze stali, pokryta wytrzymałym malowaniem proszkowym w kolorze szarym (RAL 7035), zapewnia odporność na korozję i uszkodzenia mechaniczne w standardzie IK08. Taka solidność jest kluczowa w środowiskach przemysłowych czy technicznych, gdzie obudowa musi wytrzymać nie tylko ciężar zamontowanych modułów, ale także ewentualne uderzenia podczas eksploatacji.

Elastyczność montażu i bezpieczeństwo dostępu

Kluczowym elementem tej rozdzielnicy jest dwudrzwiowy system otwierania, zabezpieczony trzypunktowym zamkiem obrotowym. Taki mechanizm nie tylko utrudnia nieautoryzowany dostęp do wnętrza, ale również zapewnia szczelne domknięcie całej konstrukcji, co jest istotne przy stopniu ochrony IP30 – chroniącym przed dostępem ciał stałych o średnicy większej niż 2,5 mm. Wewnątrz znajduje się płyta montażowa o regulowanej głębokości, co pozwala instalatorowi na precyzyjne dopasowanie odległości od ściany tylnej do wymogów konkretnych modułów lub szyn zbiorczych. Ściana tylna została ocynkowana, co dodatkowo podnosi odporność na czynniki środowiskowe wewnątrz obudowy. Warto zauważyć, że urządzenie jest zgodne z dyrektywą kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy czułej elektroniki sterującej.

Zastosowanie i możliwości rozbudowy

Obudowa idealnie sprawdza się jako puste "szkielety" pod własne projekty rozdzielnic niskiego napięcia. Brak fabrycznie zamontowanych elementów elektrycznych daje pełną dowolność w doborze aparatury – od bezpieczników topikowych po nowoczesne wyłączniki nadprądowe czy przekaźniki sterujące. Dzięki możliwości montażu metrycznego oraz braku przeszkód w postaci przetłoczeń czy szklanych drzwi (są one pełne), instalator może optymalnie wykorzystać każdą centymetr przestrzeni wewnętrznej.

Wymiary zewnętrzne urządzenia wynoszą 1215 mm szerokości, 1780 mm wysokości oraz 315 mm głębokości, co odpowiada standardowym gabarytom dla tego typu konstrukcji stojących (wewnętrzna przestrzeń robocza to ok. 1760 x 1200 x 300 mm). Obudowa wykonana jest ze stali blacharskiej z klasą odporności na uderzenia IK08 i stopniem ochrony IP30. Całość wyposażona jest w dwie pełne drzwi z jednym zamkiem trzypunktowym oraz płytę montażową o regulowanej głębokości, gotową do przyjęcia dowolnej aparatury zgodnej z systemem montażu metrycznego.

Warto pamiętać, że choć obudowa jest gotowa do natychmiastowego montażu na podłożu (model wolnostojący), to finalna odporność termiczna całego układu oraz wytrzymałość zwarciowa zależą od zastosowanej aparatury i sposobu jej rozmieszczenia – zgodnie z normami IEC/TR 60890 oraz IEC 62208 to projektant systemu ponosi odpowiedzialność za te obliczenia. Dla instalatorów oznacza to jednak pełną kontrolę nad konfiguracją systemu bez konieczności dostosowywania się do sztywnych ograniczeń fabrycznych.
