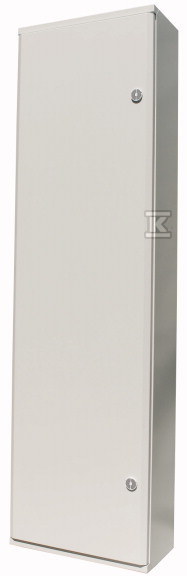

Rozdzielnica stojąca IP30, bez wyposażenia BP-F-400/20/3 102056

Solidna podstawa dla instalacji przemysłowych i komercyjnych

Wysoka, wolnostojąca obudowa z serii Profi+ od EATON to rozwiązanie dedykowane tam, gdzie potrzebna jest duża pojemność montażowa bez konieczności ingerencji w strukturę budynku. Przy wymiarach 2080 mm wysokości, 415 mm szerokości i 315 mm głębokości, jednostka ta oferuje znaczną przestrzeń do organizacji aparatury rozdzielczej. Dzięki stopniowi ochrony IP30, konstrukcja skutecznie zabezpiecza wnętrze przed dostępem ciał stałych o średnicy powyżej 2,5 mm (np. narzędzia, grube przewody), co jest standardem w suchych pomieszczeniach technicznych. Brak wymogu montażu ściennego czy wnękowego sprawia, że urządzenie można postawić bezpośrednio na podłodze w dowolnym miejscu strefy bezpiecznej dla instalacji elektrycznej.

Konstrukcja i elastyczność montażu

Kluczowym elementem tej rozdzielnicy jest jej uniwersalna budowa oparta na spawanej ramie ze stali oraz ocynkowanej ścianie tylnej. Taka kombinacja materiałów zapewnia sztywność całej struktury i odporność na uszkodzenia mechaniczne (klasa IK08), co jest istotne w środowiskach, gdzie istnieje ryzyko uderzeń lub wstrząsów podczas prac serwisowych. Powierzchnia zewnętrzna została pokryta farbą proszkową w kolorze szarym (RAL 7035), co nie tylko nadaje estetyczny wygląd, ale również chroni przed korozją.

Funkcjonalność wnętrza została zaprojektowana z myślą o elastyczności montażu. Obudowa jest dostarczana bez gotowej płyty montażowej, co daje pełną swobodę w doborze i rozmieszczeniu wyłączników oraz innych modułów zgodnie z projektem instalacji. Dostępna jest jednak płyta z regulowaną głębokością, pozwalająca na precyzyjne dopasowanie pozycji szyn i aparatów do ich wymiarów – to ułatwia prowadzenie okablowania i zapobiega zacięciom przewodów przy zamykaniu drzwi. Całość zamknięta jest w jednym komplecie pełnych drzwi z zamkiem, co zapewnia bezpieczny dostęp do wnętrza tylko dla uprawnionego personelu. Możliwość konfiguracji przy użyciu dedykowanego oprogramowania SBC pozwala na wstępne zaplanowanie układu przed fizycznym montażem aparatury, co skraca czas prac na obiekcie.

Zastosowanie i warunki pracy

Rozdzielnica ta sprawdzi się idealnie jako główny punkt dystrybucji energii w budynkach przemysłowych, magazynach lub dużych obiektach handlowych, gdzie wymagana jest wysoka wydajność prądowa (do 630A). Jej konstrukcja umożliwia łączenie szeregowo lub pionowo z innymi jednostkami z serii Profi+, co pozwala na tworzenie rozbudowanych systemów rozdzielczych bez konieczności stosowania dodatkowych mostków czy przejść kablowych między obudowami.

Warto pamiętać o kilku kluczowych aspektach eksploatacyjnych:

• Stopień ochrony IP30 oznacza, że urządzenie nie jest odporne na wilgoć ani zachlapania – musi być montowane w suchych pomieszczeniach.
• Brak wentylacji w drzwiach oraz przezroczystych elementów wymaga zapewnienia odpowiedniego przepływu powietrza wokół obudowy lub zastosowania dodatkowych systemów chłodzenia przy bardzo wysokich obciążeniach cieplnych (dane odprowadzania ciepła dla tej konfiguracji wynoszą 0 W przy delta T = 20 K).
• Zgodność z Dyrektywą EMC gwarantuje poprawne funkcjonowanie w środowisku elektromagnetycznym bez zakłóceń dla innych urządzeń.

Wymiary całkowite wynoszą 2080 mm wysokości przy szerokości 415 mm i głębokości 315 mm, co definiuje jej gabaryt jako wysoką szafę stojącą. Obudowa wykonana ze stali malowanej proszkowo w kolorze RAL 7035 posiada klasę odporności udarowej IK08 oraz jeden komplet pełnych drzwi z zamkiem. Płyta montażowa charakteryzuje się regulowaną głębokością, a sama konstrukcja nie posiada gotowej płyty ani tylnych drzwi, co ułatwia indywidualne dostosowanie wnętrza do potrzeb projektu elektrycznego. Dzięki braku ograniczeń w zakresie montażu dowolnego rodzaju aparatury oraz solidnej spawanej konstrukcji, model ten stanowi bazę pod tworzenie zaawansowanych systemów rozdzielczych o dużej mocy znamionowej.
