Łącznik krzywkowy In=20A, P=6.5 kW T0-1-15402/E 053092

Profesjonalny łącznik krzywkowy do montażu czołowego 20 A / 690 V

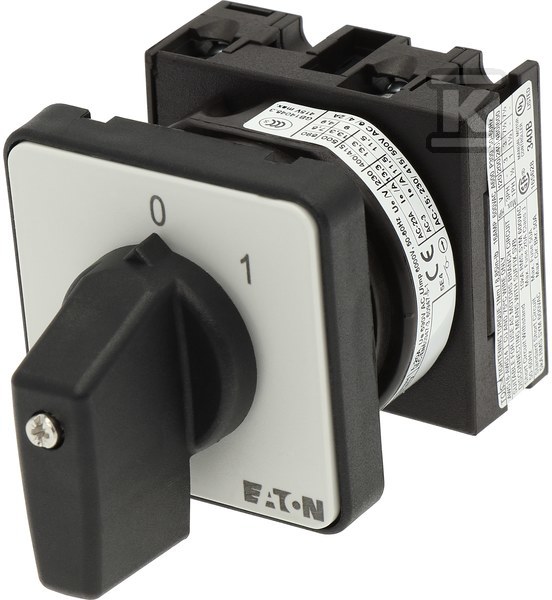

Łącznik krzywkowy serii T0 przeznaczony jest do ręcznego załączania i wyłączania obwodów sterowniczych i mocy w rozdzielnicach i maszynach. Wykonany jako urządzenie wbudowane z tabliczką czołową 48 × 48 mm i głębokością zabudowy 76 mm, pozwala na szybki montaż w płaszczyźnie panelu bez dodatkowej obudowy. Czarny pokrętło typu thumb grip zapewnia pewny chwyt, a pozycje 0 - 1 są utrzymywane mechanicznie bez powrotu sprężynowego. Kąt przełączania 45 ° daje wyraźne odczucie zmiany stanu, a masa 0,083 kg ułatwia pracę przy montażu.

Budowa i montaż czołowy

Urządzenie ma budowę wbudowaną z montażem wpuszczanym, przeznaczonym do instalacji w płaszczyźnie frontowej. Tabliczka czołowa 48 × 48 mm zapewnia kompaktowy wygląd, a głębokość 76 mm pozwala na zabudowę w typowych drzwiach szaf. Stopień ochrony strony czołowej IP65 oraz klasyfikacja NEMA 12 chronią przed pyłem i zachlapaniami, co sprawdza się w środowiskach produkcyjnych i warsztatowych. Klasa zanieczyszczeń 3 i odporność na wilgotne ciepło cykliczne i stałe wg IEC 60068-2-30 i IEC 60068-2-78 potwierdzają stabilność pracy w zmiennych warunkach klimatycznych.

• montaż wpuszczany, pozycja dowolna
• front IP65 / NEMA 12, czarna tabliczka i pokrętło
• 2 bieguny, 2 stopnie przełączania, pozycja 0 obecna
• utrzymanie położenia, bez powrotu do zera

Parametry elektryczne i bezpieczeństwo

Przełącznik jest dwubiegunowy z znamionowym prądem ciągłym Iu 20 A i maksymalnym znamionowym napięciem pracy Ue AC 690 V. W kategorii AC-3 przy 500 V zapewnia moc 5,5 kW, co pozwala na sterowanie silnikami i odbiornikami o umiarkowanej mocy. Napięcie udarowe wytrzymywane Uimp wynosi 6000 V AC, a prąd zwarciowy warunkowy Iq to 6 kA. Wytrzymałość krótkotrwała Icw 320 A przez 1 s oraz mechaniczna żywotność 400 000 cykli przełączania świadczą o trwałości w intensywnej eksploatacji.

Częstotliwość łączeniowa do 1200 operacji/h i kąt 45 ° ułatwiają szybką i powtarzalną obsługę. Zaciski śrubowe M3,5 przyjmują przewody 1 × 1 - 2,5 mm2 lub 2 × 1 - 2,5 mm2, a z końcówkami rurkowymi DIN 46228 2 × 0,75 - 2,5 mm2. Dzięki temu instalacja jest elastyczna i zgodna z typowymi przekrojami sterowniczymi.

• prąd ciągły 20 A, napięcie pracy do 690 V AC
• 2 bieguny, przełącznik włącz/wyłącz 0-1
• wytrzymałość udarowa 6000 V AC, Iq 6 kA
• zaciski śrubowe, szeroki zakres przekrojów

Warunki pracy i zgodność

Zakres temperatur pracy od -25 °C do 50 °C w wersji otwartej pozwala na zastosowanie w chłodnych halach i pomieszczeniach technicznych. Urządzenie jest odporne na wstrząsy mechaniczne 15 g wg IEC/EN 60068-2-27 oraz na wilgoć, co wspiera niezawodność w warunkach przemysłowych. Spełnia wymagania IEC/EN 60947-3, IEC/EN 60204, CSA C22.2 No. 60947-4-1, UL 60947-4-1 oraz VDE 0660, z oznaczeniem CE. Separacja bezpieczna 440 V AC między stykami odpowiada EN 61140.

Konstrukcja bez powrotu do zera i wyraźne oznaczenie pozycji 0 ułatwiają identyfikację stanu wyłączonego, a kompaktowe wymiary 48 × 48 × 76 mm pozwalają na gęste rozmieszczenie elementów sterowniczych na panelu.
