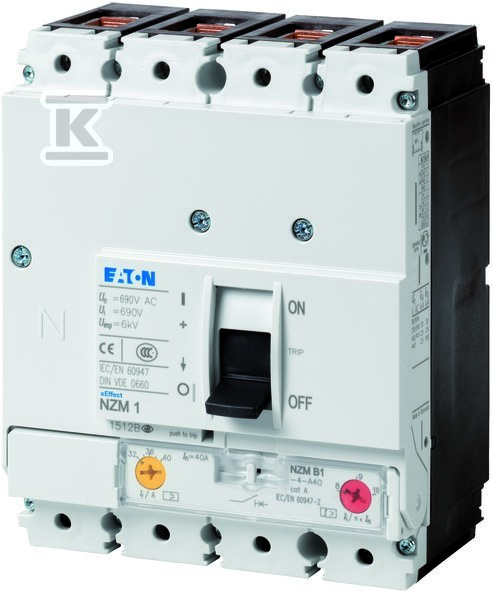

Wyłącznik mocy 4-biegunowy 80A NZMB1-4-A80 265805

Wyłącznik mocy 4-biegunowy 80A – prosta, niezawodna ochrona instalacji

To kompletny termomagnetyczny wyłącznik z wbudowanym zabezpieczeniem – nie wymaga dodatkowych modułów. Chroni instalacje i kable przed przeciążeniem i zwarciami, zgodnie z normą IEC. Montaż jest stały, ale opcjonalnie można go zamontować na szynie DIN TH – nie jest to standard, ale dostępne jest rozwiązanie.

Przyłącza obwodów głównych znajdują się na przedniej stronie, a typ zacisku to ramowy – umożliwia podłączenie przewodów bez konieczności stosowania dodatkowych adapterów. Wszystkie parametry są dostosowane do pracy w systemach 400–440 V, 50 Hz.

Wyzwalacz przeciążeniowy można nastawić w zakresie 63–80 A. To oznacza, że wartość prądu, przy którym wyłącznik reaguje po czasie (np. przy długotrwałym przeciążeniu), może być dopasowana do obciążenia obwodu. Wartość nastawy w przewodzie neutralnym musi być synchroniczna z nastawą w fazach – nie można jej zmieniać niezależnie.

Wyzwalacz zwarciowy działa natychmiastowo – jego nastawa mieści się w zakresie 6–10 × Iu. Dla prądu znamionowego 80 A oznacza to, że wyłącznik reaguje przy prądzie zwarciowym od 480 A do 800 A. Nie ma możliwości nastawiania wyzwalacza zwłocznego – jego zakres wynosi 0–0 A, co oznacza brak opóźnienia nawet przy wysokich prądach.

Zdolność łączeniowa wynosi 25 kA przy 400 V – wystarczająca dla większości instalacji przemysłowych i komercyjnych. Nie ma wbudowanego zabezpieczenia przed zwarciami doziemnymi ani wyzwalacza podnapięciowego.

Stopień ochrony IP20 wymaga montażu w zamkniętej szafie. Brak wskaźnika wyłączenia i styków pomocniczych – urządzenie jest proste, bez zbędnych komponentów. Straty mocy wynoszą 16,3 W – niska wartość dla urządzenia tej klasy.

Nie ma napędu silnikowego ani możliwości zdalnego sterowania. Jest to urządzenie ręczne, przeznaczone do stabilnych instalacji, gdzie priorytetem jest niezawodność, a nie funkcje dodatkowe.
