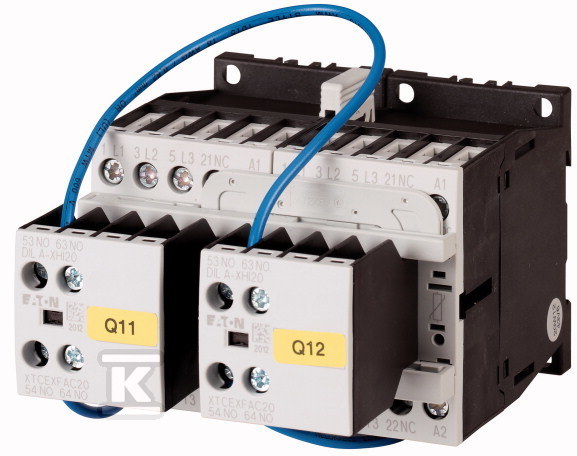

Zestaw nawrotny 4kW [AC-3] 400V DIULM9/21(24VDC) 107022

Układ nawrotny do dwukierunkowego sterowania silnikami trójfazowymi

Kombinacja styczników nawrotnych z kompletnym okablowaniem przeznaczona jest do rozruchu silników indukcyjnych AC z możliwością zmiany kierunku obrotów. Rozwiązanie łączy w jednej obudowie dwa styczniki główne z mechaniczną blokadą oraz styki pomocnicze sygnalizujące stan pracy, co upraszcza budowę schematu sterowania silnikiem trójfazowym o mocy do 4 kW przy 400 V w kategorii AC-3. Cewka sterująca 24 V DC umożliwia zasilanie z typowych obwodów sterowniczych przemysłu i automatyki, a wykonanie z zaciskami śrubowymi zarówno dla obwodu głównego, jak i pomocniczego ułatwia montaż i serwis na miejscu.

Konstrukcja, styki i połączenia

Obudowa ma wymiary szerokość 90 mm, wysokość 68 mm i głębokość 117 mm przy masie 0,716 kg. Połączenia obwodu głównego i obwodu pomocniczego sterowania wykonane są jako połączenie śrubowe, z zaciskami śrubowymi dostępnymi dla instalatora. Układ zawiera 6 styków głównych zwiernych i brak styków głównych rozwiernych, co odpowiada konfiguracji trójfazowej z dwoma stycznikami nawrotnymi. W części sterowniczej dostępne są 2 styki pomocnicze zwierne i brak styków rozwiernych oraz przełącznych.

Mechaniczna blokada uniemożliwia jednoczesne załączenie obu kierunków, realizując funkcję zabezpieczenia nawrotnego. Stopień ochrony IP20 ogranicza dostęp do części czynnych, a stopień zanieczyszczenia 3 oraz kategoria przepięciowa III określają warunki środowiskowe, w jakich urządzenie może pracować. Znamionowe napięcie izolacji wynosi 690 V.

Zakres pracy i charakterystyka elektryczna

Układ pracuje w kategorii użytkowania AC-3 do normalnego rozruchu silników indukcyjnych AC i wyłączania w czasie pracy oraz AC-4 do rozruchu, łączenia, zmiany kierunku i pracy przerywanej. Znamionowy prąd pracy Ie dla AC-3 przy 400 V wynosi 9 A, co odpowiada znamionowej mocy pracy 4 kW przy 400 V 50 Hz. Przy 690 V moc AC-3 rośnie do 4,5 kW. W kategorii AC-4 deklarowane moce to 1,5 kW przy 220/230 V 50 Hz i 3,6 kW przy 660/690 V 50 Hz. Moc znamionowa NEMA wynosi 3,7 kW.

Napięcie sterowania jest stałe DC 24 V, z zakresem znamionowego napięcia sterowania Us dla DC 24 ... 24 V. Napięcie pracy obwodu głównego AC mieści się w zakresie 24 ... 690 V zarówno dla 50 Hz, jak i 60 Hz. Współczynnik obciążenia wynosi 100 %. Urządzenie nadaje się do silników o klasie sprawności IE3. Odporność na zakłócenia elektromagnetyczne jest zgodna z EN 60947-1.

Dysypacja ciepła zależna od prądu wynosi 1,35 W, a na biegun 0,45 W. Statyczna dysypacja ciepła niezależna od prądu to 4,5 W. Prąd ciągły wynosi 9 A, a prąd znamionowy dla określonej dysypacji ciepła In to 9 A.

Warunki eksploatacji i certyfikacja

Zakres temperatury pracy w otwartej instalacji to -25 °C ... 60 °C, w obudowie -25 °C ... 40 °C. Temperatura przechowywania wynosi -40 °C ... 80 °C. Parametry te pozwalają na montaż w rozdzielnicach przemysłowych bez klimatyzacji oraz na magazynowanie w nieogrzewanych pomieszczeniach.

Urządzenie jest oznaczone CE i spełnia wymagania RoHS. Certyfikacje obejmują UL, CSA oraz normę IEC/EN 60947-4-1. W dokumentacji producenta wskazana jest zgodność z UL 60947-4-1, CSA-C22.2 No. 60947-4-1-14 oraz klasami CSA 2411-03, 3211-04. Funkcja układu nawrotnego zapewnia bezpieczną zmianę kierunku bez ryzyka zwarcia między fazami.
