Uchwyt kątowy prosty zaciskany, 90 mm OG L10122

Prowadzenie drutu odgromowego na dachach z gontem bitumicznym i drewnianym

Uchwyt kątowy prosty zaciskany przeznaczony jest do prowadzenia drutu odgromowego na pokryciach z gontem bitumicznym oraz na dachach drewnianych. Rozwiązanie zapewnia stabilne, kątowe ułożenie przewodu wzdłuż połaci, bez konieczności ingerencji w strukturę pokrycia. Zacisk pozwala na pewne trzymanie drutu O 8 mm, a forma kąta ułatwia omijanie elementów wykończeniowych dachu i prowadzenie instalacji wzdłuż kalenicy, okapu lub przy narożach.

Konstrukcja ze stali ocynkowanej ogniowo i zacisk prosty

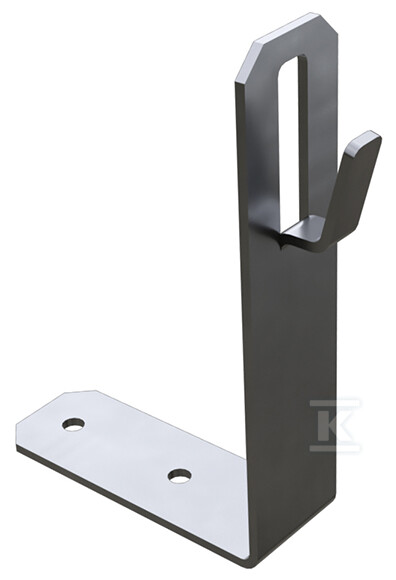

Uchwyt wykonano ze stali ocynkowanej ogniowo, oznaczenie OG. Powłoka ogniowa zapewnia odporność na korozję w warunkach zewnętrznych, typowych dla instalacji odgromowych na dachu. Element ma formę kąta prostego z płaską podstawą montażową i ramieniem do prowadzenia przewodu. Zaciskany mechanizm pozwala na dociśnięcie drutu bez dodatkowych opasek, co przyspiesza montaż i utrzymuje stały nacisk na przewód. Grubość blachy wynosi 1,5 mm, co przekłada się na sztywność uchwytu przy zachowaniu możliwości montażu ręcznego.

Montaż na wkręty farmerskie i kompatybilność z drutem

Mocowanie odbywa się na wkręty farmerskie, co jest standardowym sposobem kotwienia elementów odgromowych w deskowaniu i konstrukcjach drewnianych pod gontem bitumicznym. Otwory montażowe w podstawie przystosowano do śruby O 5 mm. Uchwyt współpracuje z drutem odgromowym O 8 mm, najczęściej stosowanym w instalacjach piorunochronnych na obiektach mieszkalnych i gospodarczych. Dzięki temu można prowadzić ciąg przewodu równolegle do pokrycia, zachowując odstęp i estetykę linii instalacji.

Wymiary i geometria uchwytu kątowego

Geometria elementu została dobrana do pracy na skośnych powierzchniach dachowych. Wysokość ramienia wynosi 90 mm, długość całkowita 125 mm, a głębokość podstawy 85 mm. Szerokość podstawy montażowej to 25 mm, co zapewnia stabilne oparcie na podłożu i równomierne rozłożenie obciążenia od drutu. Taki układ wymiarów pozwala na prowadzenie przewodu blisko pokrycia, jednocześnie unikając kontaktu z materiałem dachowym i umożliwiając swobodny odpływ wody.
