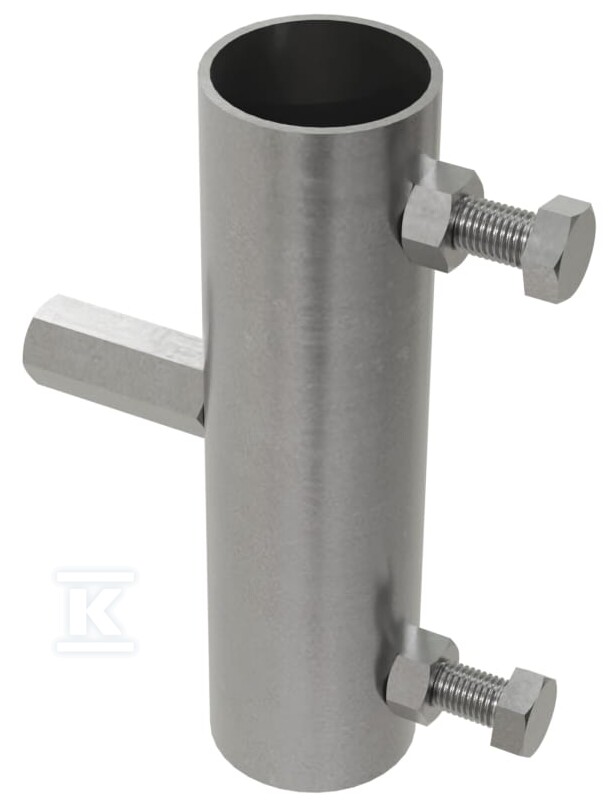

Uchwyt masztu do obejmy OC, fi 22, L=100 L31911
Stabilne mocowanie masztu odgromowego na konstrukcji z obejmy
Uchwyt masztu do obejmy o długości 100 mm i otworze fi 22 mm służy do połączenia masztu odgromowego z elementami posiadającymi trzpień z gwintem M16, takimi jak obejmy uniwersalne podwójne. Rozwiązanie jest przeznaczone do instalacji piorunochronnych, gdzie maszt musi być pewnie związany z konstrukcją nośną.
Konstrukcja pozwala na szybkie i powtarzalne montażowanie masztu na rurach, słupach lub innych elementach wsporczych. Dzięki otworowi 22 mm uchwyt pasuje do standardowych masztów odgromowych, a gwint M16 zapewnia kompatybilność z obejmem uniwersalną podwójną i podobnymi akcesoriami. W praktyce instalator otrzymuje element łączący, który przenosi obciążenia masztu na konstrukcję wsporczą.
Budowa i materiał
Wykonanie ze stali ocynkowanej galwanicznie zapewnia odporność na korozję w warunkach zewnętrznych. Powierzchnia ocynku chroni przed działaniem wilgoci i zmiennych temperatur. Długość 100 mm daje odpowiedni rozstaw do objęcia masztu i stabilnego połączenia z obejmem, a otwór fi 22 mm odpowiada typowym średnicom masztów stosowanych w instalacjach odgromowych.
Dostępne są warianty wykończeniowe, w tym stal ocynkowana ogniowo oraz lakierowana, co pozwala dobrać wersję do warunków środowiskowych i wymagań estetycznych obiektu.
Zastosowanie i montaż
Uchwyt przeznaczony jest do mocowania masztów odgromowych i łączenia ich z elementami z gwintem M16, np. obejmami uniwersalnymi podwójnymi. Montaż zakłada użycie minimum dwóch uchwytów na jeden maszt, z rozstawem większym niż 80 cm. Taki rozstaw zapewnia stabilność całej konstrukcji i ogranicza wychylenia pod wpływem wiatru.
W praktyce instalator najpierw mocuje obejmy na konstrukcji nośnej, a następnie przez nie wprowadza uchwyt masztu do obejmy, który łączy maszt z obejmem. Dzięki temu całość opiera się na istniejącej konstrukcji stalowej lub rurze.
Zalety praktyczne w instalacji
- Kompatybilność z systemem obejem M16 - bezpośrednie połączenie z obejmami uniwersalnymi podwójnymi i innymi elementami z trzpieniem M16.
- Stabilizacja masztu - zalecany montaż dwóch uchwytów na maszt i rozstaw > 80 cm ogranicza drgania i zwiększa bezpieczeństwo konstrukcji.
- Uniwersalne zastosowanie - sprawdzi się przy mocowaniu masztów do rur, słupów, konstrukcji wsporczych i innych elementów posiadających gwint M16.
- Trwałość na zewnątrz - stal ocynkowana galwanicznie dobrze znosi warunki atmosferyczne typowe dla instalacji odgromowych.
