Złącze uniwersalne jednośrubowe OG L20412

od 1 szt.4,90 zł
brutto / szt.
na zamówienie
Marka EL-SUN
Indeks Onninen:DHV833
Indeks producenta:L20412
EAN:5905679046968
Opakowania zbiorcze:1 / 50 / 100 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,05 m / 0,05 m / 0,04 m / 0,122 kg
Kod celny:73269098

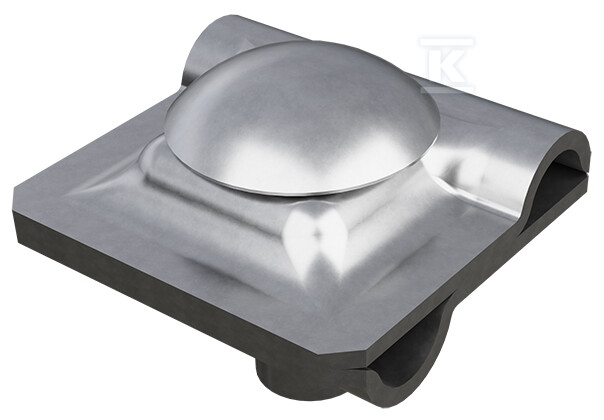

Złącze uniwersalne jednośrubowe OG L20412

Uniwersalne złącze jednośrubowe do połączeń odgromowych

Złącze jednośrubowe ZKU.01.OG pozwala na szybkie i pewne łączenie przewodów odgromowych z elementami metalowymi konstrukcji bez dodatkowych obejem i spawania. Jedna śruba dociskowa zapewnia stały nacisk na łączone elementy, co przekłada się na stabilne połączenie w instalacjach odgromowych i uziemiających. Rozwiązanie jest przeznaczone zarówno dla instalatora wykonującego montaż na dachu i attyce, jak i dla użytkownika końcowego oczekującego trwałości połączenia w warunkach zewnętrznych.

Zastosowanie i typy połączeń

Złącze sprawdza się w miejscach, gdzie wymagane jest elastyczne prowadzenie instalacji odgromowej:

  • połączenia krzyżowe przewodów odgromowych na konstrukcjach stalowych i blaszanych,
  • połączenia równoległe odcinków drutu odgromowego,
  • połączenia w układzie T, np. przy odgałęzieniach do elementów dodatkowych,
  • mocowanie do elementów metalowych takich jak opierzenie attyki, cienkie kołnierze blaszane i inne płaskie powierzchnie montażowe.

Dzięki płaskiej podstawie złącze przylega do cienkich blach bez konieczności frezowania lub dodatkowego podkładu, co ułatwia montaż w ograniczonej przestrzeni.

Budowa i materiał

Korpus wykonano ze stali ocynkowanej ogniowo. Powłoka ogniowa zapewnia odporność na korozję w środowisku zewnętrznym i zachowuje właściwości mechaniczne w kontakcie z wilgocią oraz zmiennymi temperaturami.

Geometria złącza to kwadratowa podstawa o wymiarach 45 mm x 45 mm przy grubości 2,5 mm. Taki rozmiar pozwala na pewne oparcie na blachach attyki i jednocześnie utrzymuje kompaktowy profil, który nie zwiększa gabarytów instalacji na widocznych elementach budynku.

Montaż i kompatybilność

Mocowanie realizowane jest jedną śrubą M10 x 35 mm. Śruba dociska łączone elementy do podstawy złącza, co umożliwia pracę bez dodatkowych nakrętek na drugiej stronie blachy.

Złącze jest przystosowane do drutu odgromowego O8 mm oraz O10 mm. W praktyce oznacza to możliwość łączenia standardowych przewodów okrągłych stosowanych w ochronie odgromowej z elementami płaskimi konstrukcji stalowej w jednym punkcie.

Typ ZKU.01.OG w wersji ze stali ocynkowanej ogniowo to wariant z rodziny uniwersalnych złączy jednośrubowych EL-SUN, dedykowany do instalacji odgromowych wymagających trwałości mechanicznej i odporności na warunki atmosferyczne.
