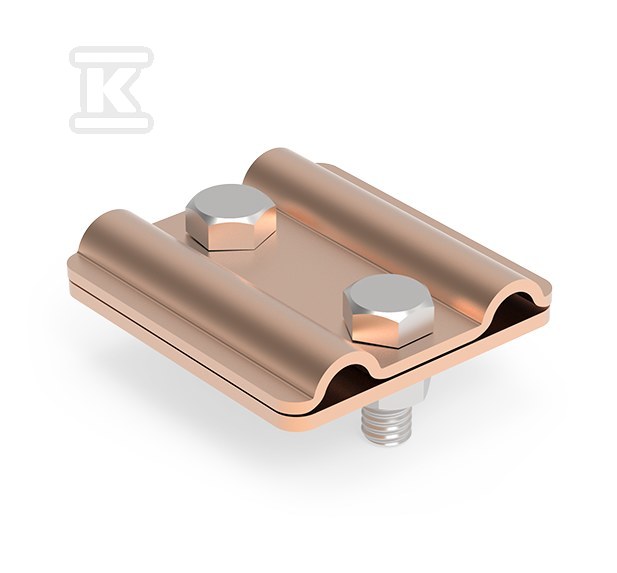

Złącze uniwersalne 2-elementowe CU 7.1 CU

Uniwersalne połączenie przewodów odgromowych z miedzi

Złącze przeznaczone do trwałego łączenia drutów w instalacjach odgromowych. Wykonane z miedzi w stanie surowym zapewnia dobrą przewodność i odporność na warunki atmosferyczne typowe dla sieci piorunochronnych. Konstrukcja dwuelementowa pozwala na pewne dociśnięcie przewodu i utrzymanie połączenia przez cały okres eksploatacji.

Konstrukcja i materiały

Korpus wykonano z miedzi bez dodatkowej powłoki, co oznacza powierzchnię w stanie surowym. Taki wybór materiału przekłada się na wysoką przewodność elektryczną i kompatybilność z miedzianymi przewodami odgromowymi.

• miedziany korpus w stanie surowym zapewnia przewodność i odporność w warunkach zewnętrznych
• dwuelementowa budowa umożliwia pewne dociśnięcie przewodu i stabilne utrzymanie połączenia
• wymiary około 57 mm długości i 40 mm szerokości ułatwiają montaż w ograniczonej przestrzeni

Element ma wysokość około 20 mm przy grubości mocowania około 9 mm. Połączenie realizowane jest za pomocą śruby zaciskowej, w tej wersji dwie śruby M6/20, co umożliwia równomierne dociśnięcie obu części złącza.

Zakres zastosowania i parametry pracy

Złącze przystosowano do przewodów okrągłych o średnicy 8-10 mm, zarówno w pierwszym, jak i drugim wejściu. Dzięki temu sprawdza się przy łączeniu odcinków drutu odgromowego o standardowych przekrojach stosowanych w liniach uziemiających.

Maksymalny prąd udarowy 50 kA przy krzywej 10/350 µs oznacza, że element zachowuje ciągłość połączenia podczas wyładowań atmosferycznych o dużej energii. Taki poziom wytrzymałości czyni je odpowiednim do sieci piorunochronnych budynków przemysłowych, obiektów użyteczności publicznej i instalacji wymagających niezawodnego uziemienia.

Montaż i kompatybilność

Montaż opiera się na klasycznym mocowaniu śrubowym, co instalator doceni za prostotę i brak potrzeby specjalistycznych narzędzi. Śruba zaciskowa pozwala na regulację siły docisku i ponowny montaż w razie potrzeby.

Wersja miedziana wpisuje się w rodzinę złączy uniwersalnych, gdzie zmiana ostatnich dwóch cyfr numeru katalogowego umożliwia wybór alternatywnych wersji materiałowych. Dzięki temu to samo rozwiązanie konstrukcyjne można dopasować do różnych środowisk i wymagań projektowych bez zmiany sposobu instalacji.
