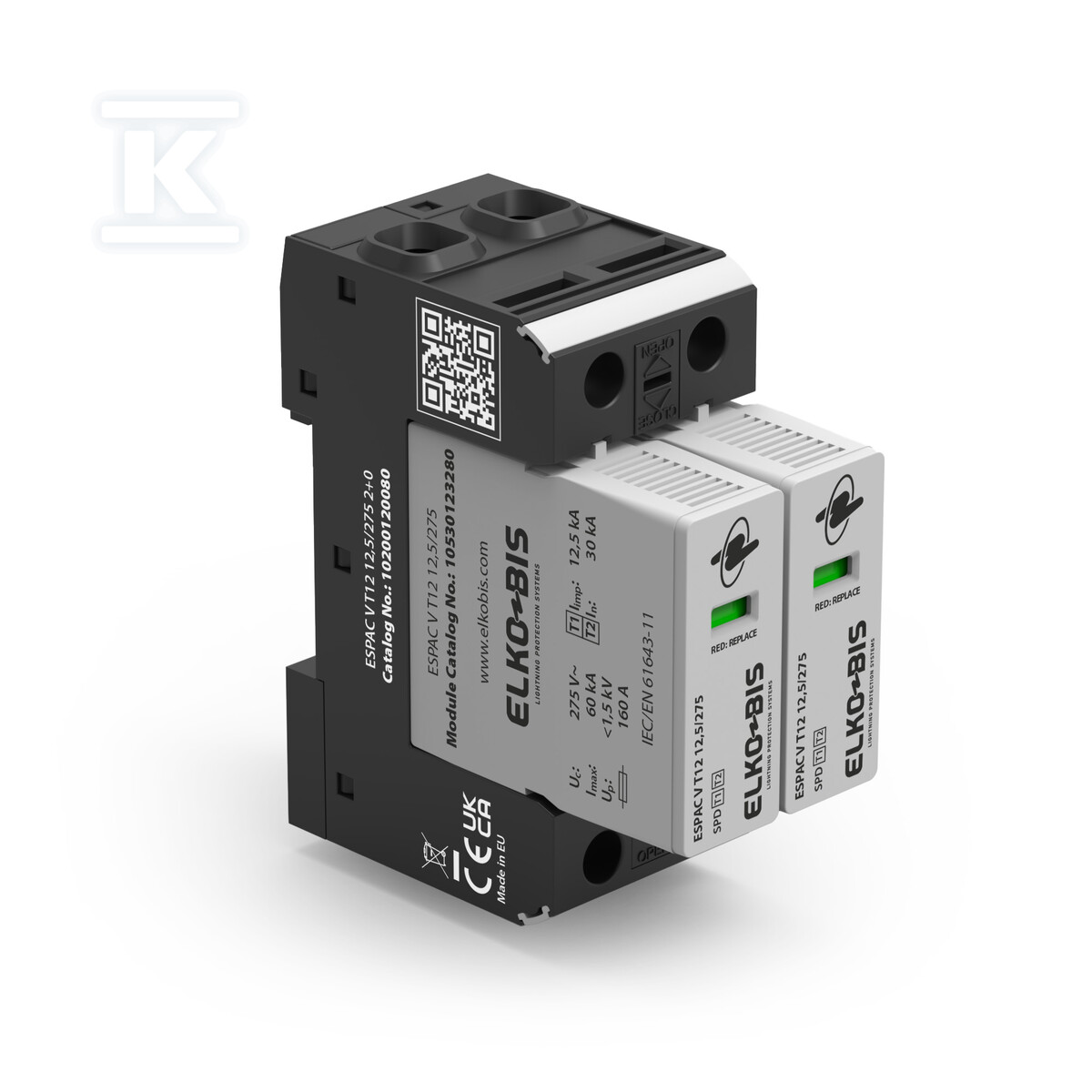

Ogranicznik przepięć ESPAC V T12 12,5/275 2+0 10200120080

Ochrona przed przepięciami dla instalacji sieci TN

Dwubiegunowy ogranicznik przepięć klasy Typ 1+Typ 2 dedykowany jest do rozdzielnic głównych budynków mieszkalnych, biurowych i przemysłowych - chroni instalację elektryczną przed skutkami bezpośrednich i pośrednich uderzeń pioruna oraz przepięć komutacyjnych. Montowany na granicy stref LPZ 0 i LPZ 1 stanowi pierwszą barierę dla energii piorunowej przed jej wejściem dalej do instalacji.

Konstrukcja oparta na warystorze zapewnia szybki czas reakcji - 25 ns. Znamionowy prąd wyładowczy 30 kA (8/20 µs) oraz szczytowy 60 kA gwarantują wysoką zdolność absorpcji energii udarowej. Poziom ochrony napięciowej 1,5 kV skutecznie redukuje przepięcia do bezpiecznych wartości dla podłączonych urządzeń.

Obudowa zajmuje dwa moduły na szynie TH35 - szerokość modułowa pozwala na kompaktowy montaż w standardowych rozdzielnicach. Moduł wymienny wyposażony jest we wskaźnik optyczny sygnalizujący stan pracy: zielone okienko to sprawność urządzenia, czerwone - konieczność wymiany modułu. Wbudowane zabezpieczenie termiczne odłącza ogranicznik od sieci przy przekroczeniu dopuszczalnej temperatury lub przy przepływie prądu powyżej Imax.

Parametry elektryczne

Urządzenie przeznaczone jest do układów sieci TN-S, TN-C oraz TN-C-S - czyli typowych instalacji zasilanych z transformatorów dystrybucyjnych. Nie jest dedykowane do układów TT ani IT.

Napięcie pracy ciągłej wynosi 275 V AC, co odpowiada sieci jednofazowej z uwzględnieniem typowych odchyleń eksploatacyjnych. Przepięcie dorywcze TOV dla warunków L-N utrzymuje się na poziomie 335 V przez okres 5 sekund - urządzenie toleruje takie chwilowe podwyższenie napięcia bez uszkodzenia.

Zaciski przyłączeniowe akceptują przewody jednodrutowe od 1 mm2 do max. 35 mm2 oraz linki od 1 mm2 do max. 25 mm2. Na zaciski zasilania można podawać zarówno przewód giętki jak i szynę - typu widełkowego lub sztyftowego. Zabezpieczenie zwarciowe to 160 A gL/gG, a wytrzymałość zwarciowa osiąga 50 kA.

Warunki eksploatacji

Praca możliwa jest w temperaturze mieszczącej się między -40°C a +80°C, przy wilgotności względnej otoczenia mieszczącej się między 5% a max. 95%. Stopień ochrony obudowy to IP20 - montaż wyłącznie wewnętrzny, produkt nie jest przeznaczony do aplikacji zewnętrznych.

Szerokość dwóch modułów umożliwia elastyczne rozmieszczanie aparatu na szynie TH35 w dwóch pozycjach montażowych - instalator może dopasować orientację urządzenia do aktualnej konfiguracji rozdzielnicy.

Normy i przeznaczenie

Ogranicznik spełnia wymagania norm PN-EN 61643-11 oraz IEC 61643-11 - potwierdza to jego zgodność z europejskimi i międzynarodowymi standardami dla aparatów przeciwprzepięciowych niskiego napięcia.

Przeznaczony jest do budynków wyposażonych w instalację piorunochronną LPS klasy LPL III i IV - typowo obejmuje to domy jednorodzinne, budynki mieszkalne wielorodzinne oraz obiekty administracyjne i użyteczności publicznej nieobjęte szczególnymi wymaganiami ochronnymi.
