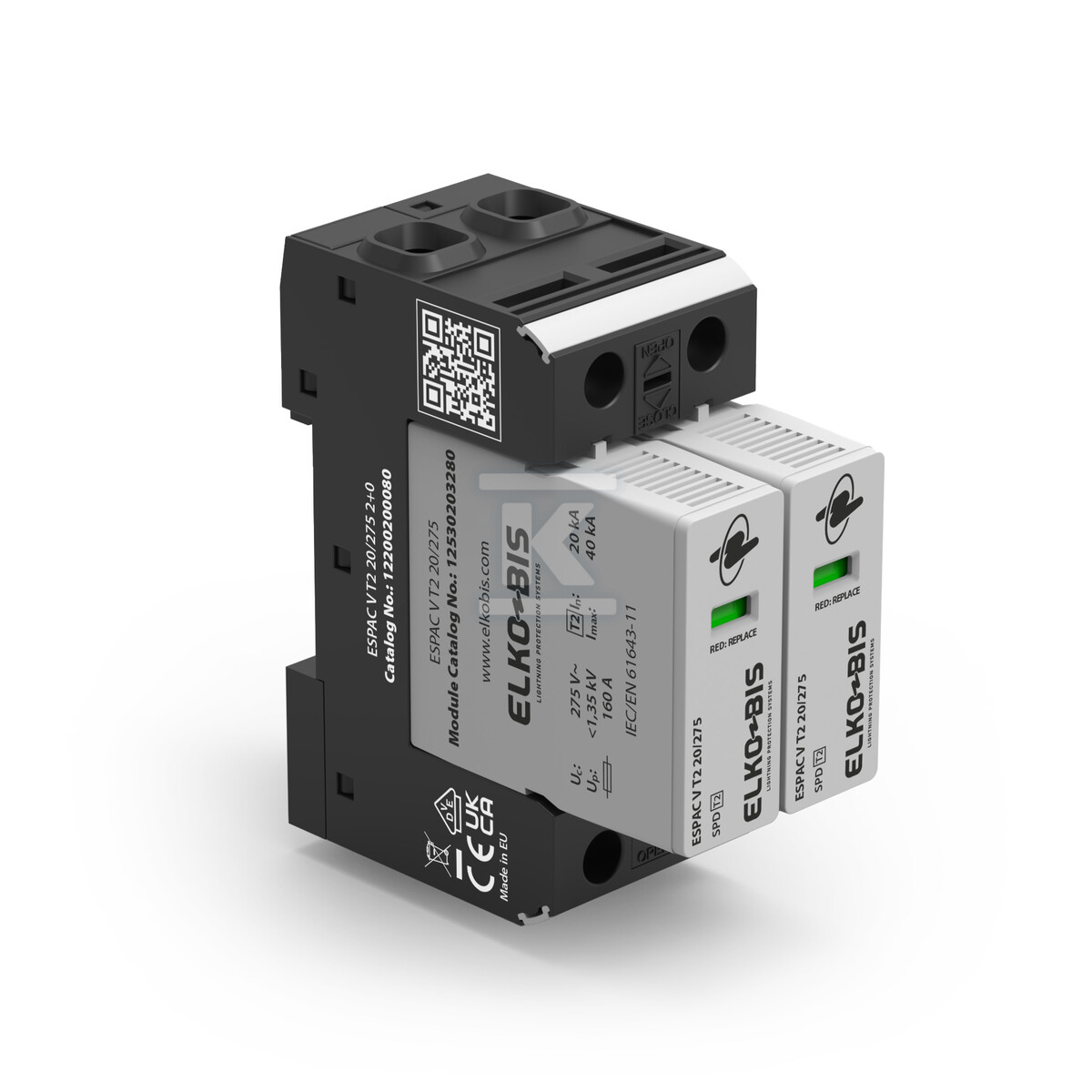

Ogranicznik przepięć ESPAC V T2 20/275 2+0 12200200080

Ochrona rozdzielnic podrzędnych przed przepięciami klasy T2

Dwubiegunowy ogranicznik przepięć o szerokości modułowej 36 mm, czyli 2 moduły, przeznaczony do zabezpieczenia instalacji przed przepięciami pochodzącymi z pośrednich wyładowań atmosferycznych i innych zakłóceń sieciowych. Rozwiązanie z serii ESPAC V T2 20/275 sprawdza się w domach, biurach i budynkach przemysłowych, zwłaszcza w rozdzielnicach podrzędnych, gdzie wymagana jest szybka i pewna ochrona obwodów 230 V AC.

Konstrukcja z wymiennymi modułami ułatwia serwis. Stan pracy odczytuje się z optycznego wskaźnika: zielone pole oznacza sprawny aparat, czerwone sygnalizuje konieczność wymiany modułu. Sygnalizacja jest lokalna, bez styku do zdalnej sygnalizacji.

Budowa i montaż

Aparat montuje się na szynie DIN TH-35 mm. Producent przewiduje instalację w dwóch pozycjach na szynie, co ułatwia dopasowanie do istniejącej rozdzielnicy. Zasilanie można doprowadzić przewodem lub szyną - zarówno widełkową, jak i sztyftową.

Zaciski akceptują:

• przewód elastyczny do 25 mm2,
• przewód sztywny jedno- lub wielodrutowy do 35 mm2.

Moduły są wymienne, a obudowa zapewnia stopień ochrony IP20. Temperatura pracy i magazynowania to od -40 °C do +80 °C, przy dopuszczalnej wilgotności otoczenia 5 - 95 %.

Parametry elektryczne i warunki pracy

Ogranicznik pracuje w sieciach TN, w tym TN-S, TN-C i TN-C-S, przy znamionowym napięciu AC 230 V. Najwyższe napięcie trwałej pracy to 275 V AC / 350 V DC.

Charakterystyka ochronna:

• znamionowy prąd wyładowczy 8/20 µs 20 kA,
• maksymalny prąd wyładowczy 8/20 µs 40 kA,
• poziom ochrony napięciowej 1,35 kV,
• wytrzymałość zwarciowa Isccr 50 kA,
• czas odpowiedzi ok. 25 ns.

Zalecane zabezpieczenie nadprądowe w połączeniu szeregowym i równoległym to bezpiecznik 160 A gL/gG. Liczba przewodów bez uziemienia to 2, a urządzenie nie posiada zintegrowanego dobezpieczenia.

Zastosowanie i zgodność

Produkt dedykowany jest do obiektów budowlanych z układem sieci TN, do montażu wewnętrznego w rozdzielnicach podrzędnych. Sprawdzi się tam, gdzie potrzebna jest ochrona przed skutkami pośrednich uderzeń pioruna oraz przepięciami przenoszonymi siecią zasilającą.

Zgodność z normami:

• EN 61643-11:2012,
• IEC 61643-11:2011.

Aparat posiada certyfikat VDE.
